Настройка антенн и афу

Компания DUPLEX SHOP предоставляет полный комплекс услуг по профессиональной настройке антенн и антенно-фидерных устройств. За 15 лет работы на рынке радиосвязи наши специалисты выполнили более 3000 проектов установки и настройки антенных систем различной сложности.

Наши услуги

Установка и настройка антенн — комплекс технических работ по монтажу, согласованию и оптимизации антенно-фидерных устройств для обеспечения максимальной эффективности радиосвязи. Выполняем установку антенных систем любой сложности, определяем место повреждения кабеля методом TDR, настраиваем дуплексные и полосовые фильтры. Работаем с вертикальными, направленными Yagi, параболическими и автомобильными антеннами. Используем векторные анализаторы, анализаторы спектра, рефлектометры для точной калибровки. Устанавливаем молниезащиту, оптимальное заземление и настройку многодиапазонных систем на 2-4 частотах. Выдаем протокол измерений с техническим заключением и гарантию 12 месяцев на выполненные работы

Настройка КСВ антенны

Точные измерения коэффициента стоячей волны и согласование антенны с передатчиком для достижения максимальной эффективности передачи энергии. Используем векторные анализаторы для определения активной и реактивной составляющих импеданса. Достигаем КСВ ≤ 1.2:1 в 95% случаев через физическую настройку элементов антенны и применение согласующих устройств.

Настройка Yagi антенн

Настройка многоэлементных направленных антенн типа “волновой канал”. Оптимизируем расстояния между элементами, настраиваем активный вибратор, директоры и рефлектор. Достигаем коэффициента усиления 10-15 дБи и отношения F/B не менее 20 дБ.

Настройка WiFi антенн

Установка и настройка антенных систем беспроводной связи диапазонов 2.4 и 5 ГГц. Оптимизируем поляризацию, угол наклона и азимут для максимального покрытия зоны обслуживания. Учитываем условия создающие помехи на объёкте и применяем направленные антенны для подавления интерференции.

Замена антенного кабеля

Замена поврежденных или устаревших коаксиальных кабелей с сохранением волнового сопротивления 50/75 Ом. Используем качественные кабели типа RG-213, LMR-400 с низкими потерями. Контролируем герметичность соединений и применяем профессиональные разъемы N-типа, BNC, SMA.

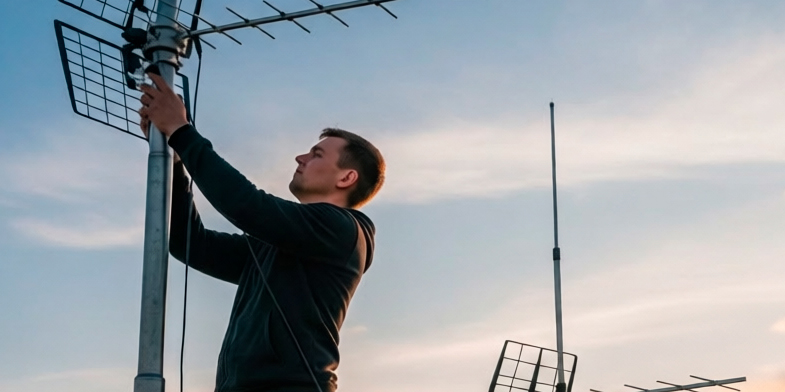

Монтаж антенн

Физическая установка антенных систем на мачты, крыши зданий и мобильные платформы. Рассчитываем ветровые нагрузки, обеспечиваем молниезащиту и оптимальную высоту подвеса для конкретного диапазона частот. Соблюдаем требования безопасности при высотных работах.

Диагностика антенн

Комплексная проверка технического состояния антенных систем с использованием анализаторов спектра и рефлектометров. Определяем место повреждения кабеля методом TDR, измеряем коэффициент усиления и анализируем диаграмму направленности. Составляем детальный отчет о состоянии АФУ.

Настройка полосовых фильтров

Правильная настройка полосовых фильтров гарантирует чистый сигнал, исключает помехи и повышает эффективность работы радиосвязи. Выполняем точную регулировку резонаторов, обеспечивая оптимальную полосу пропускания и максимальное подавление лишних частот. Используем современное оборудование — анализаторы спектра и осциллографы.

Калибровка коэффициента усиления

Прецизионные измерения коэффициента усиления антенн относительно эталонных излучателей. Используем метод сравнения с полуволновым диполем или изотропным излучателем. Составляем калибровочные кривые для различных частот рабочего диапазона.

Настройка автомобильных антенн

Монтаж CB-антенн, радиостанций и систем мобильной связи на транспортные средства. Выполняем установку магнитных, врезных антенн и креплений на водосток с учетом влияния металлического кузова на диаграмму направленности. Обеспечиваем оптимальное заземление и минимизацию помех от бортового электрооборудования

Настройка параболических антенн

Юстировка зеркальных антенн для спутниковой и радиорелейной связи. Точное наведение на спутник или корреспондента с погрешностью не более 0.1°. Фокусировка облучателя, поляризационная настройка и измерение диаграммы направленности в двух плоскостях.

Согласование антенны с фидером

Обеспечение максимальной передачи энергии от передатчика к антенне через трансформацию сопротивлений. Применяем четвертьволновые трансформаторы, LC-цепи и широкополосные балуны на ферритовых сердечниках. Компенсируем реактивные составляющие импеданса.

Настройка вертикальных антенн

Настройка штыревых антенн типа GP (Ground Plane) с системой противовесов. Оптимизируем количество и длину радиалов, высоту установки над землей. Обеспечиваем круговую диаграмму направленности в горизонтальной плоскости и низкий угол излучения.

Настройка дуплексных фильтров

Настройка дуплексных фильтров (дуплексеров) необходима для организации качественной дуплексной радиосвязи с использованием одной общей антенны для приёма и передачи. Такие фильтры изолируют частоту передачи от частоты приёма, предотвращая «заглушение» собственного приёмника ретранслятора.

Регулировка резонансной частоты

Точная подстройка антенны на номинальную рабочую частоту путем изменения геометрических размеров излучающих элементов. Достигаем точности ±0.5% от расчетного значения. Контролируем полосу пропускания по уровню КСВ = 2:1.

Оптимизация диаграммы направленности

Формирование требуемой формы диаграммы направленности через настройку фазовых соотношений в антенных решетках. Подавление боковых лепестков, формирование нулей в направлении источников помех. Применяем методы цифровой обработки сигналов.

Поддерживаемые бренды

Наши инженеры обладают доступом к оригинальной технической документации, специализированным программам настройки и измерительным приборам, что позволяет выполнять точную калибровку и монтаж антенно-фидерных устройств любой сложности. Мы работаем с оборудованием ведущих мировых и отечественных производителей: Alan, ANLI, Comtech, Diamond, Элеран, Eurocomm, Hytera, mdi, MFJ, Midland, OPEK, P@RUS, PicoCell, Racio, Radiolab™, Turbosky, VOSTOK, Аргут, ДалСВЯЗЬ, ПУЛЬСАР, РАДИАЛ, SRTechnology, Radaxo. Все используемые решения имеют необходимые сертификаты и соответствуют международным и российским стандартам качества. Специалисты компании регулярно проходят обучение у официальных представителей брендов и применяют передовые методики настройки антенн и АФУ, что обеспечивает стабильную работу оборудования как в профессиональной, так и в корпоративной радиосвязи.

Техническая диагностика и обследование объекта

Выезд специалиста для оценки состояния существующего оборудования, анализа места установки антенной системы и определения места выполнения работ. Предварительные измерения параметров с составлением технического заключения.

Составление проекта и согласование решений

Разработка технического решения с расчетом параметров антенной системы, выбор оптимального оборудования и согласование объема работ с заказчиком. Составление сметы и планирование сроков выполнения.

Монтаж и установка антенного оборудования

Физическая установка антенн, прокладка кабельных трасс, монтаж крепежных элементов и мачтовых сооружений. Подключение всех компонентов антенно-фидерной системы с соблюдением требований безопасности.

Настройка и согласование параметров АФУ

Точная настройка КСВ антенны, согласование импедансов, оптимизация диаграммы направленности и поляризации. Применение согласующих устройств и балансировка многоэлементных систем.

Измерения и контроль технических характеристик

Комплексные измерения всех параметров антенной системы: КСВ, коэффициента усиления, диаграммы направленности, полосы пропускания. Проверка соответствия техническим требованиям проекта.

Сдача объекта и гарантийное сопровождение

Оформление протокола измерений, обучение персонала заказчика правилам эксплуатации, передача технической документации. Предоставление гарантии на выполненные работы сроком 12 месяцев.

Гарантийные обязательства

DUPLEX SHOP предоставляет расширенные гарантии на все виды работ по настройке антенных систем. Гарантийный срок на работы по настройке и согласованию АФУ составляет 12 месяцев с момента подписания акта приемки-сдачи. На установленное оборудование действует гарантия производителя — от 24 до 36 месяцев в зависимости от типа компонентов. Кабельные системы и разъемы 24 месяца при условии соблюдения правил эксплуатации. В случае выхода из строя антенной системы по нашей вине выполняем бесплатное устранение дефектов с компенсацией транспортных расходов. Гарантия не распространяется на повреждения от стихийных бедствий, механических воздействий третьих лиц и нарушения условий эксплуатации. Послегарантийное техническое обслуживание предоставляем со скидкой 15% для всех клиентов. Ведем детальную документацию по каждому объекту для оперативного решения гарантийных вопросов.

Сроки выполнения

Продолжительность работ зависит от типа и сложности антенной системы. Настройка КСВ одиночной автомобильной антенны занимает 2-3 часа, включая диагностику и измерения. Установка базовой станции с настройкой под ключ требует 1-5 рабочих дня. Сложные проекты с многодиапазонными антенными системами выполняются за 3-5 дней. Восстановление АФУ после грозовых повреждений — от 4 часов до 2 суток в зависимости от объема разрушений. Экстренные работы выполняем в течение 4 часов с момента обращения. Стандартный выезд специалиста в Москве — в день обращения, в Подмосковье — на следующий день. Точные сроки определяются после технического обследования объекта. Все работы выполняются строго по согласованному графику с возможностью корректировки при изменении технических требований.

Часто задаваемые вопросы

Зачем вообще настраивать КСВ, если антенна «как‑то работает»?

Высокий КСВ приводит к отражению мощности обратно в передатчик, перегреву выходного каскада и сокращению ресурса радиостанции. Профессиональная настройка до КСВ около 1.2:1 дает максимальную дальность и защищает оборудование от перегрузок.

Что даёт профессиональная диагностика АФУ по сравнению с «визуальным осмотром»?

Помимо внешней проверки, применяется анализатор кабельных линий и рефлектометрия (TDR) для поиска обрывов, “подмоченных” участков кабеля и скрытых дефектов разъёмов. Также измеряются КСВ, потери, усиление и фактическая диаграмма направленности, что позволяет выявить деградацию еще до явных проблем со связью.

Как понять, что проблема в антенне или кабеле, а не в самой рации?

Типичные признаки антенно‑фидерных проблем: сильно плавающий КСВ, заметное падение дальности, ухудшение связи при дожде, ветре или после грозы, зависимость качества от поворота/наклона кабеля. При выездной диагностике мы разделяем проверку самой рации и АФУ, что позволяет точно указать источник неисправности.

Насколько критично качество и тип антенного кабеля? Можно ли оставить старый?

Старый или «неподходящий» кабель (не то волновое сопротивление, высокая затухаемость, трещины, пропуски воды) сводит на нет все усилия по настройке антенны и может привести к перегрузке передатчика. Мы используем коаксиалы с заданным 50/75 Ом и низкими потерями и проверяем их параметрами приборами, а не «на глаз».

Делаете ли вы подбор и настройку антенны под конкретную задачу (дальность/направление/этажность)?

Да, на этапе обследования объекта мы анализируем рельеф, застройку, высоту монтажа, требуемые зоны покрытия и помеховую обстановку. На основе этого подбираются тип антенны (вертикальная, Yagi, парабола, сектор и т. д.), высота, место установки и сценарий настройки диаграммы направленности.

Можно ли к одной антенне подключить несколько радиостанций или репитеров?

Можно, но только через правильно подобранные и настроенные дуплексные/разветвительные фильтры, комбайнеры и согласующие устройства. Некорректное “скручивание” нескольких линий в одну приводит к взаимным помехам, перегрузке и резкому росту КСВ.

Как вы обеспечиваете молниезащиту при установке антенн на крыше?

Применяем газоразрядники, грозозащитные искровые разрядники и полноценный контур заземления с сопротивлением менее 4 Ом. Все металлические элементы антенны и мачты соединяются с заземлением через медную шину, а кабель защищается экранированием и проходными конденсаторами.

Можете ли вы настроить антенну для работы на нескольких диапазонах одновременно?

Да, настраиваем мультидиапазонные антенны (2м/70см, HF/VHF/UHF) с раздельной оптимизацией КСВ для каждого диапазона. Применяем трапы, логопериодические решетки или согласующие устройства типа “паук” для одновременной работы на 2-4 диапазонах без переключения.

Нужно ли согласовывать высоту установки антенны с ветровыми нагрузками?

Обязательно. Рассчитываем максимальные ветровые нагрузки по СНиП и подбираем усиленный крепеж, растяжки или самонесущие мачты. Для антенн выше 10 метров обязательна регистрация в службе Ростехнадзора и наличие проекта молниезащиты.

Сколько реально увеличивает дальность связи правильная настройка антенны?

При правильной настройке АФУ дальность связи возрастает на 30-100% по сравнению с “заводской” установкой. Максимальный эффект достигается при оптимизации высоты подвеса, поляризации и устранении кабельных потерь — до 2-3 раз по сравнению с плохо настроенной системой.
