СВЧ разъёмы
СВЧ разъёмы представляют собой специализированные коаксиальные соединители, предназначенные для функционирования в сверхвысокочастотном диапазоне радиоволн (от 3 ГГц до 300 ГГц). Данные компоненты обеспечивают надёжное соединение и передачу сигнала по кабельным сетям с минимальными потерями между элементами радиоэлектронной аппаратуры.
Отображение 1–32 из 101Сортировка: по популярности
Основные серии коаксиальных СВЧ-разъёмов

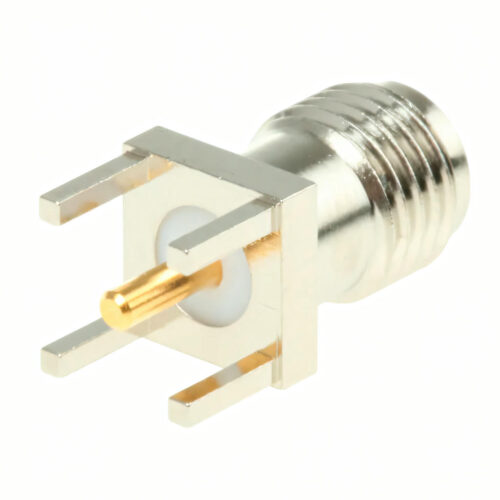

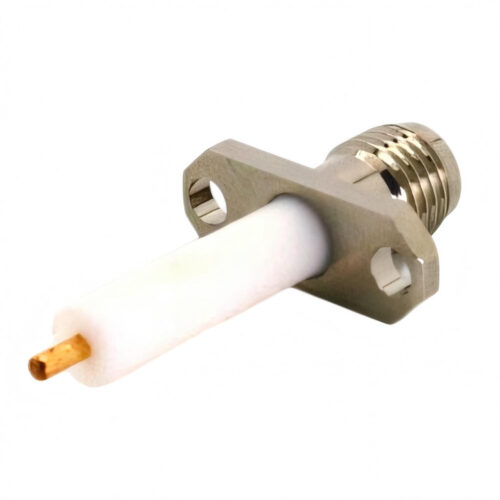

- S (SMA): универсальные разъемы для широкого спектра решений в электронной технике
- S (SMA Perfect Match): модификация с улучшенными характеристиками, с низким затухание сигнала и согласованным импедансом для измерительных приборов
- S3 (SMP): миниатюрные быстроразъёмные соединители для тесных сборок на платах
- MCX: компактные для сборки с высокой плотностью компонентов и модулей
- MMCX: ультракомпактные соединители для портативных устройств различных размеров
- N: стандарт для базовых станций с надежным креплением
- N (Perfect Match): прецизионные с улучшенными характеристиками для измерительной аппаратуры и усилителей
- 7/16 DIN: высокомощные для техники с повышенными требованиями к мощности и фланцевым креплениям
- 2.92: высокочастотные прецизионные для лабораторных приборов и ВЧ применений
- 3.5: для телекоммуникационных сетей и специального оборудования
Характеристики покрытий контактных групп
Покрытия контактных групп включают несколько вариантов из различных материалов. NGT — никелированные контакты с антикоррозийной защитой для базового использования. GGT — позолоченные контакты c улучшенной проводимостью и увеличенным ресурсом из качественных сплавов. NGGT— комбинированное покрытие с оптимальным соотношением цена/качество для стандартной продукции. SGT — посеребрённые контакты предназначенные для высокочастотных систем связи и телекоммуникационного оборудования.
Конструктивное исполнение
Прямые СВЧ разъемы (S-111-086-HI, S-211L) представляют собой стандартную компоновку с надежным корпусом, подходящую для различного вида применения в аппаратуре. Угловые СВЧ разъемы (S-121L, S-P 225) предназначены для монтажа в условиях ограниченного пространства на картах расширения. Специализированные разъемы (HI/HO) с прижимным механизмом используются для работы с полужёсткими кабельными линиями и внешними блоками.
Области применения СВЧ разъёмов
В телекоммуникации они используются в базовых станциях сотовой связи, радиорелейных линиях и антенно-фидерных устройствах с источниками питания. В измерительном оборудовании их можно встретить в анализаторах спектра, измерителях мощности и генераторах сигналов с цифровыми интерфейсами. Военные и аэрокосмические комплексы также активно внедряют эти детали в радиолокационных и спутниковых платформах с системами охраны. В научных исследованиях они применяются в лабораторных установках, прототипировании и физических экспериментах с использованием инструментов высокой точности. В промышленности они реализуются в RFID-решениях, беспроводных датчиках и промышленных сетях с автомобильными адаптерами. В медицине они являются важной частью МРТ и радиочастотных медицинских устройств с программным обеспечением для диагностики.
При выборе СВЧ разъёмов следует учитывать
- Частотный диапазон: S-серия (до 18 ГГц), MCX и MMCX (до 6 ГГц)
- Конструктивные особенности: прямые разъёмы для стандартной установки, угловые — для ограниченного пространства
- Тип покрытия: для высоконагруженных технических комплексов рекомендуются GGT (позолоченные), для общих применений – NGT (никелированные)
- Требования к механической прочности: для аппаратов с повышенной вибрацией оптимальным решением являются резьбовые соединения
- Волновое сопротивление: значение 50 Ом обеспечивает оптимальную передачу сигнала в большинстве радиочастотного оборудования
- Совместимость с кабелями: необходимо учитывать тип кабеля (RG-58, RG-174, 5D-FB и др.)
- Значение КСВ: для критически важных решениях предпочтительны СВЧ разъёмы с КСВ менее 1,25 на рабочей частоте
- Вносимые потери: для протяжённых линий рекомендуются коаксиальные СВЧ разъёмы с минимальными (менее 0,1 дБ)
- Метод сборки: для стационарных установок предпочтительны паяные соединения, для мобильных — обжимные
Преимущества покупки в нашем магазине
- Расширенный ассортимент – более 100 моделей СВЧ разъёмов в наличии с аксессуарами и комплектующими
- Высококачественные изделия для специализированных задач с сертификатами качества
- Гибкая ценовая политика – доступные модели от 220₽ с указанием стоимости на странице каталога
- Наличие товара на складе в Москве с оперативной логистикой по всей России и удобной сортировкой
- Поддержка и консультации по подбору СВЧ разъёмов
- Сотрудничество с ведущими производителями радиочастотных компонентов – все изделия сделано под строгим контролем качества
