Антенна базовая направленная Hytera SY307-SF7SNF(ABK), 360-380 МГц, тип волновой канал
Hytera SY307-SF7SNF(ABK), антенна типа волновой канал, обслуживает направленные линии в полосе 360-380 МГц. Направленное излучение выносит покрытие в конкретную сторону, экономя мощность передатчика. Ширина рабочего участка составляет 20 МГц, позицию подбирают под конкретную сетку частот. Усиление сигнала 12.1 дБи набирается сложением полей семи элементов вдоль стрелы. При значении КСВ 1.5 в фидер возвращается порядка 4 процентов мощности, остальное уходит в эфир. Задний лепесток ослаблен на 20 дБ относительно главного. Предел по средней входной мощности составляет 250 Вт. Разъём N-female стыкуется с фидером по резьбе и не разбалтывается под вибрацией мачты.

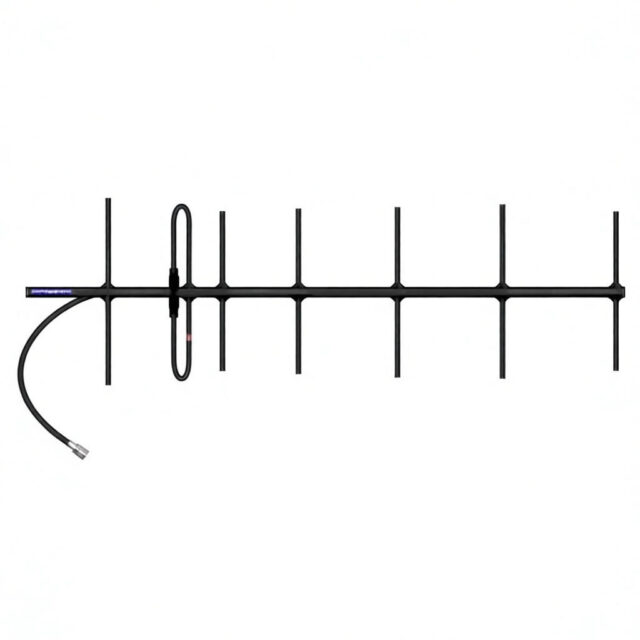

На стреле 128 см закреплены рефлектор, активный вибратор и пять директоров. Профиль из алюминия остаётся лёгким и не ржавеет, соединения проварены по всему периметру. Анодирование делает поверхность стойкой к осадкам и промышленной атмосфере. Ширина луча составляет 51 градусов в одной плоскости и 41 в другой. Антенна работает и в вертикальной, и в горизонтальной поляризации, выбор делают поворотом на мачте. Комплект Clamp115 позволяет закрепить антенну сразу после распаковки. Направление Hytera SY307-SF7SNF(ABK) уточняют по прибору, а не по карте, ведь рельеф смещает оптимум. Конструкция держит ветер до 260 км/ч без обледенения. Стык с фидером герметизируют лентой или термоусаживаемой муфтой.
Совместимость
- Базовые станции и ретрансляторы Hytera диапазона 360-380 МГц
- Фидерные тракты 50 Ом с разъёмом N
- Грозоразрядники и делители мощности соответствующего диапазона
Позицию Hytera SY307-SF7SNF(ABK) применяют для выноса покрытия в карьер, тоннель или за гряду. Подавление с тыла позволяет работать рядом с чужими передатчиками без взаимных помех. Монтаж занимает один выезд, доворот выполняют на месте.
Комплектация
- Антенна Hytera SY307-SF7SNF(ABK)
- Монтажный комплект Clamp115
- Крепёжные элементы
- Паспорт изделия
