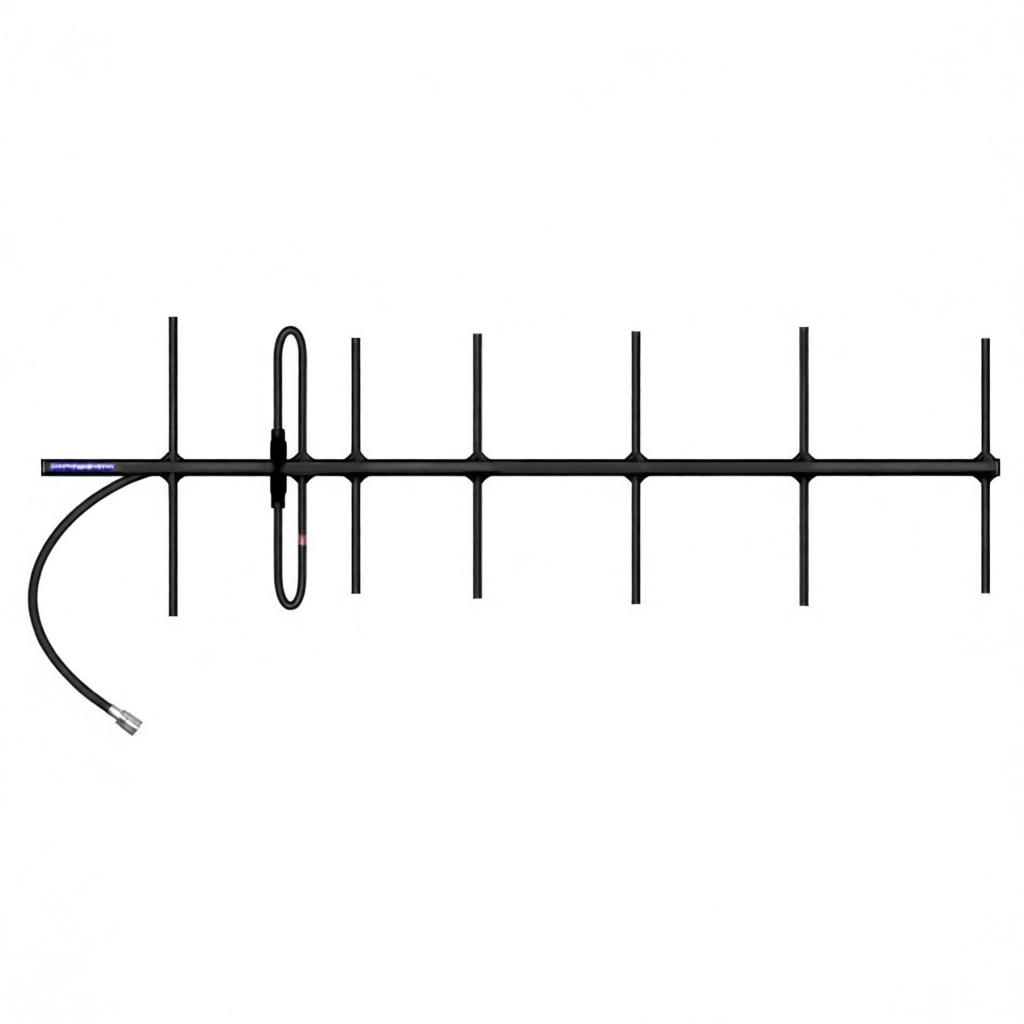

Антенна базовая направленная Hytera SY307-SF9SNF(ABK), 440-460 МГц, тип волновой канал

Hytera SY307-SF9SNF(ABK), направленная антенна, собирает энергию в узкий луч на частотах 440-460 МГц. Луч нацеливают на удалённую позицию, и вся энергия уходит туда, а не рассеивается по кругу. Рабочая полоса 20 МГц задаёт участок, внутри которого согласование остаётся в норме. Усиление сигнала 12.1 дБи получается за счёт директоров, которые вытягивают диаграмму вперёд. Согласование на уровне 1.5 оставляет отражённую долю в пределах 4 процентов подводимой мощности. Развязка вперёд и назад 20 дБ защищает приём от источников позади мачты. Допустимая средняя мощность 250 Вт позволяет ставить антенну на групповой передающий тракт. Разъём N-female рассчитан на наружную установку и держит параметры во всей рабочей полосе.

Конструкция собрана из семи элементов на несущей стреле 112 см. Алюминиевые трубки соединены сваркой по окружности, что исключает разбалтывание узлов. Чёрное анодирование закрывает металл от коррозии и не выгорает на солнце. Раскрыв главного лепестка 55 и 41 градусов по двум плоскостям. Плоскость поляризации определяет положение элементов при установке, оба варианта штатные. Монтажный набор Clamp115 идёт в поставке. Антенну Hytera SY307-SF9SNF(ABK) наводят на корреспондента по максимуму принимаемого сигнала. Расчётная скорость ветра без обледенения составляет 290 км/ч. Соединение разъёма с кабелем защищают от воды, влага в контакте поднимает потери в тракте.

Совместимость

Базовые станции и ретрансляторы Hytera диапазона 440-460 МГц
Фидерные тракты 50 Ом с разъёмом N
Грозоразрядники и делители мощности соответствующего диапазона

Антенну Hytera SY307-SF9SNF(ABK) используют на донорских участках, подающих сигнал на выносной ретранслятор. Узкий луч отсекает помехи с боковых направлений и позволяет работать на предельной дистанции. Антенну переносят на другую опору без переделки крепления.

Комплектация

Антенна Hytera SY307-SF9SNF(ABK)
Монтажный комплект Clamp115
Крепёжные элементы
Паспорт изделия

Характеристики

Диапазон частот, МГц	440-460
Усиление, дБ	12.1
Допустимая мощность, Вт	250
КСВ, не хуже	1.5
Входное сопротивление, Ом	50
Тип разъёма	N-female
Угол излучения H-плос 3dB	55
Отношение вперед/назад, дБ	20
Поляризация	вертикальная или горизонтальная
Диапазон рабочих температур, °С	-40…+60
Длина антенны, мм	1120
Вес, кг	1.5
