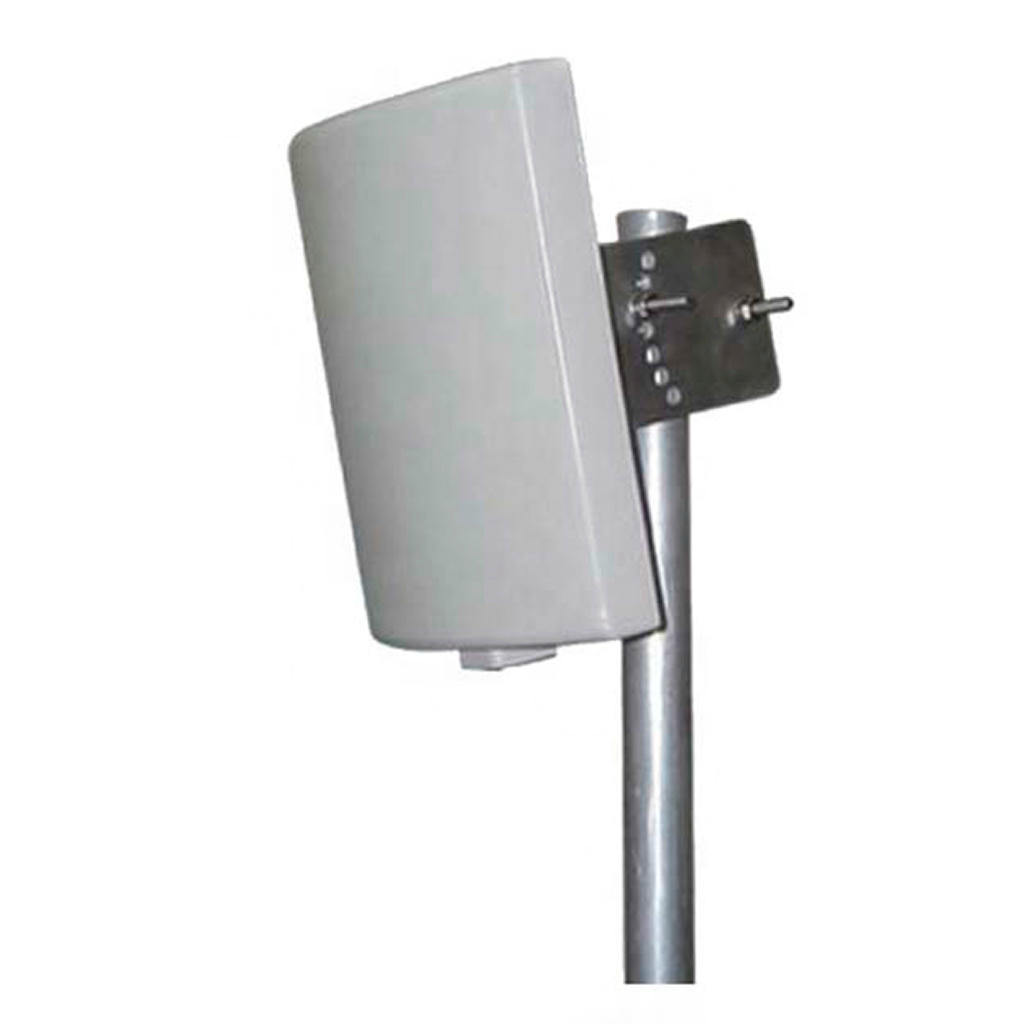

Панельная антенна TDJ-350BKB речного диапазона
Антенна TDJ-350BKB предназначена для использования в системах радиосвязи диапазона 330-390 МГц. Компактная конструкция панельного типа обеспечивает эффективную работу внутри зданий.
Данная модель имеет усиление 5 дБи при полосе рабочих частот 10 МГц. Коэффициент стоячей волны не превышает 2,0 в рабочем диапазоне. Входное сопротивление составляет 50 Ом. Максимальная мощность передачи достигает 50 Вт. Вертикальная поляризация сигнала обеспечивает оптимальную работу с мобильными абонентскими устройствами.
Панельная конструкция создает направленную диаграмму с шириной луча 120° в вертикальной плоскости и 85° в горизонтальной. Отношение излучения вперед к назад составляет не менее 15 дБ, что минимизирует влияние отражений от стен. Компактные габариты 240×230×50 мм при массе 350 грамм упрощают монтаж. Конструкция защищена от внешних воздействий для круглогодичной эксплуатации.
Антенна предназначена для базовых станций внутри помещений, ретрансляторов и усилителей сигнала. Применяется в системах речной радиосвязи диапазона 330-390 МГц, транкинговых системах и диспетчерских службах. Разъем N-типа обеспечивает надежное подключение к антенно-фидерным устройствам.
Антенна TDJ-350BKB устанавливается на стену при помощи монтажных элементов. Требуется размещение на высоте не менее 2 метров от пола для оптимальной диаграммы направленности. Необходимо обеспечить свободное пространство перед антенной без металлических конструкций. Кабельный ввод располагается в нижней части корпуса. Заземление осуществляется через корпус разъема к заземляющей шине помещения.
Комплектация
- Панельная антенна TDJ-350BKB
- Крепежные элементы для настенного монтажа
- Монтажный комплект
- Техническая документация
