Антенна панельная TDJ-350BKB-Y 351-366МГц

Цена по запросу

Наружная панельная антенна TDJ-350BKB-Y для диапазона 351-366 МГц с усилением 5 дБи для абонентских станций.

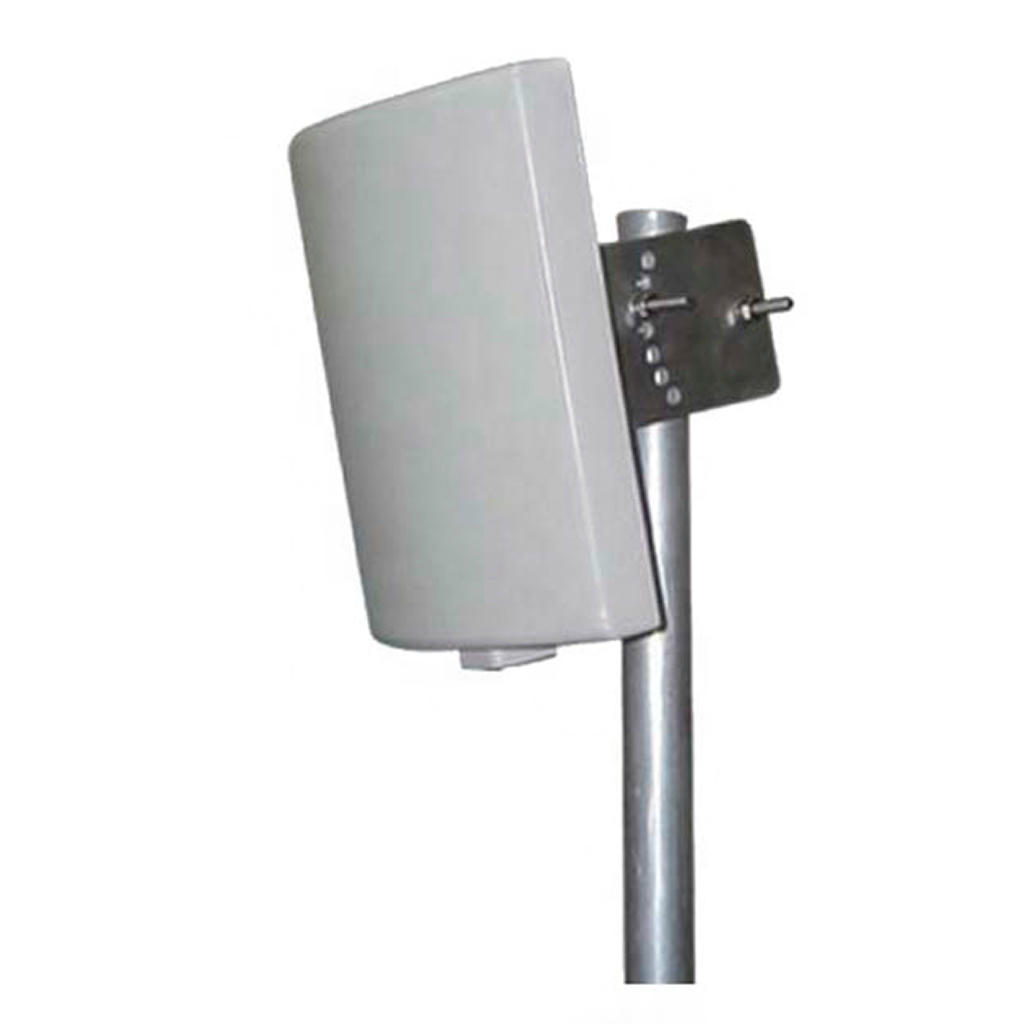

Наружная панельная антенна TDJ-350BKB-Y для абонентских станций

Панельная антенна TDJ-350BKB-Y разработана для работы в диапазоне 351-366 МГц. Конструкция предназначена для наружной установки и эксплуатации в любых погодных условиях. Антенна применяется в качестве абонентского оборудования речных систем связи, специальных служб и диспетчерских систем передачи данных.

Антенна TDJ-350BKB-Y обеспечивает усиление 5 дБи при рабочей полосе частот 10 МГц. Коэффициент стоячей волны не превышает 2,0 во всем диапазоне. Входное сопротивление составляет 50 Ом с вертикальной поляризацией сигнала. Максимальная мощность передачи достигает 50 Вт. Встроенный разъем N-типа обеспечивает герметичное подключение фидерного кабеля.

Направленная диаграмма имеет ширину луча 85° в горизонтальной плоскости и 120° в вертикальной плоскости. Отношение излучения вперед к назад составляет не менее 15 дБ, что снижает влияние помех от обратного направления. Легкий радиопрозрачный обтекатель из ABS-пластика защищает излучающие элементы от атмосферных воздействий. Компактные размеры 240×230×50 мм при массе 350 грамм упрощают транспортировку и монтаж.

Панельная антенна TDJ-350BKB-Y используется для организации абонентских линий связи в системах речной радиосвязи диапазона 351-366 МГц. Технические характеристики обеспечивают связь с базовыми станциями на расстояниях до 15 км в условиях прямой видимости. Применяется в транкинговых системах связи, системах телеметрии и передачи данных. Низкий профиль конструкции минимизирует ветровую нагрузку при установке на мачтах и опорах.

Антенна устанавливается на вертикальную мачту диаметром 40-50 мм при помощи хомута. Рекомендуется установка на высоте не менее 3 метров от уровня земли для обеспечения зоны Френеля. Необходимо обеспечить свободное пространство перед излучающей поверхностью. Разъем ориентируется вниз для защиты от попадания влаги. Заземление осуществляется через корпус разъема к заземляющей шине мачты с использованием медной оплетки.

Комплектация

  • Панельная антенна TDJ-350BKB-Y
  • Хомут для крепления для мачты диаметром 40-50 мм
  • Монтажный комплект с крепежными элементами
  • Техническая документация с паспортом изделия
Диапазон частот, МГц

351-366

Усиление, дБ

2

Допустимая мощность, Вт

50

КСВ, не хуже

2

Входное сопротивление, Ом

50

Тип разъема

N-female

Угол излучения H-плос 3dB

120°

Угол излучения E-плос 3dB

85°

Поляризация

вертикальная

Тип исполнения

направленная

Грозозащита

DC заземление

Полоса рабочих частот, МГц

10

Габариты, м

240х230х50

Вес, кг

0.35
