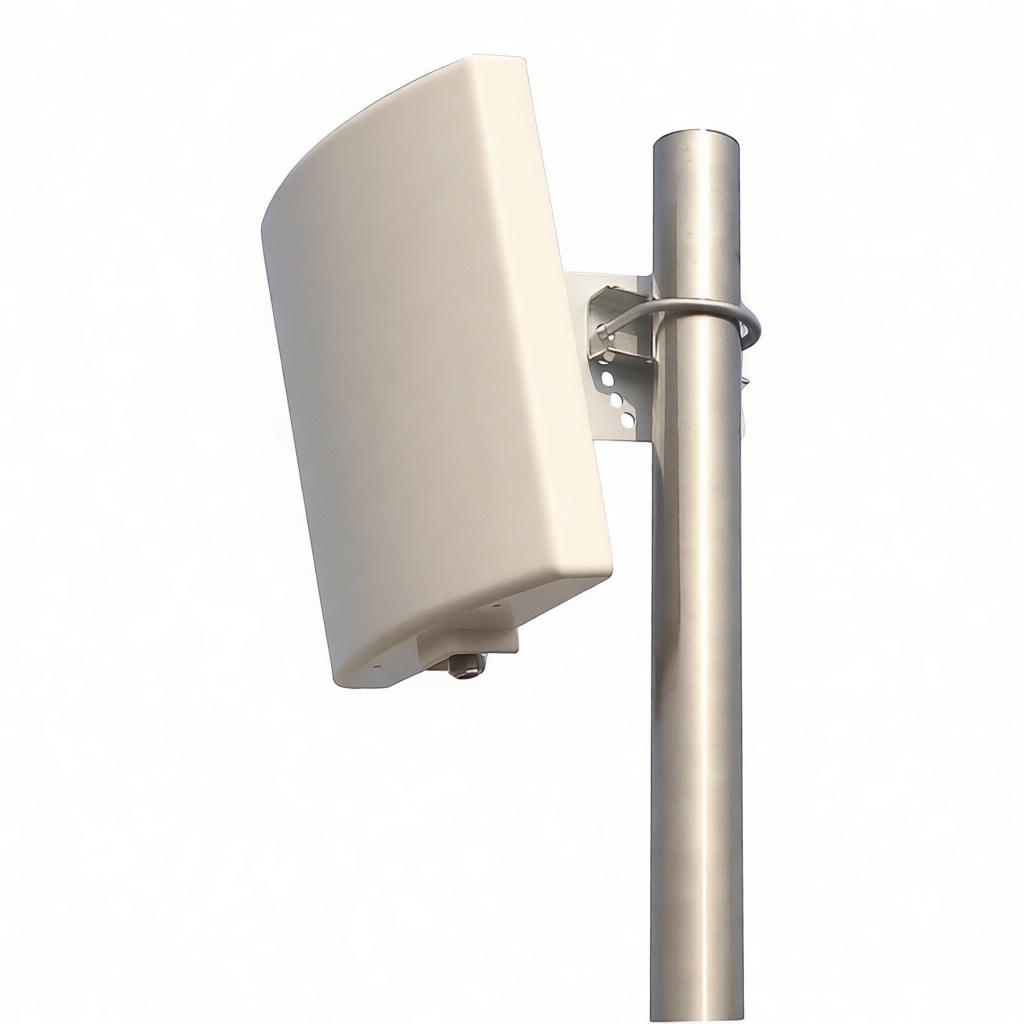

Настенная панельная антенна TDJ-450BKB для базовых станций UHF-диапазона

Панельная антенна TDJ-450BKB предназначена для работы в диапазоне 400-490 МГц в системах сотовой связи SCDMA450. Конструкция разработана для внутренней установки и применяется в конфигурациях точка-точка и точка-многоточка.

Антенна обеспечивает усиление 6 дБи при широкой полосе рабочих частот 20 МГц. Коэффициент стоячей волны не превышает 2,0 во всем диапазоне работы. Входное сопротивление составляет 50 Ом с вертикальной поляризацией излучения. Максимальная мощность передачи достигает 100 Вт, что позволяет использовать антенну с передатчиками средней мощности. Разъем N-типа обеспечивает надежное соединение с антенно-фидерными устройствами.

Направленная диаграмма формирует луч шириной 120° в вертикальной плоскости и 85° в горизонтальной плоскости. Отношение излучения вперед к назад составляет не менее 15 дБ, что минимизирует влияние отражений сигнала от конструкций в помещении. Легкий радиопрозрачный обтекатель из ABS-пластика защищает излучающие элементы. Компактные габариты 240×230×50 мм при массе 350 грамм обеспечивают простоту монтажа на стену.

Антенна TDJ-450BKB применяется в базовых станциях сотовых систем SCDMA450 внутри зданий и сооружений. Технические характеристики позволяют формировать секторы обслуживания в длинных помещениях, тоннелях и коридорах. Используется в системах мобильной радиосвязи диапазона 400-490 МГц, транкинговых сетях стандартов MPT 1327 и TETRA. Широкая полоса пропускания 20 МГц обеспечивает работу в многоканальных системах передачи данных.

Антенна монтируется на стену при помощи крепежных элементов из комплекта поставки. Требуется установка на высоте не менее 2,5 метров от пола для оптимального покрытия зоны обслуживания. Необходимо обеспечить свободное пространство перед излучающей поверхностью без металлических экранов. Кабельный ввод размещается в нижней части корпуса. Заземление выполняется через корпус разъема к общей заземляющей шине объекта медным проводником сечением не менее 4 мм².

Комплектация

Панельная антенна TDJ-450BKB
Крепежные элементы для настенного монтажа
Монтажный комплект с метизами
Техническая документация с паспортом изделия

Диапазон частот, МГц	400-490
Усиление, дБ	2
Допустимая мощность, Вт	100
КСВ, не хуже	2
Входное сопротивление, Ом	50
Тип разъема	N-female
Угол излучения H-плос 3dB	120°
Угол излучения E-плос 3dB	85°
Поляризация	вертикальная
Тип исполнения	направленная
Грозозащита	DC заземление
Полоса рабочих частот, МГц	20
Габариты, м	240х230х50
Вес, кг	0.35
