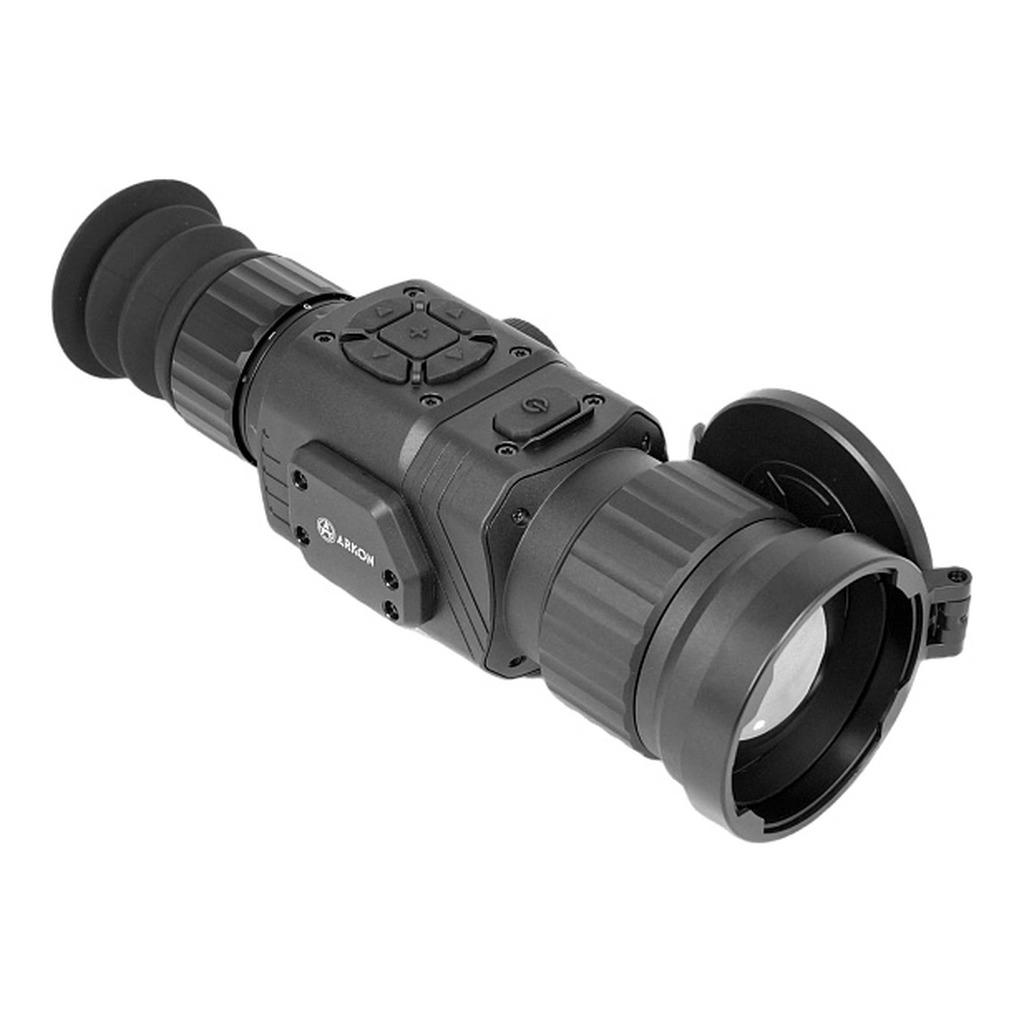

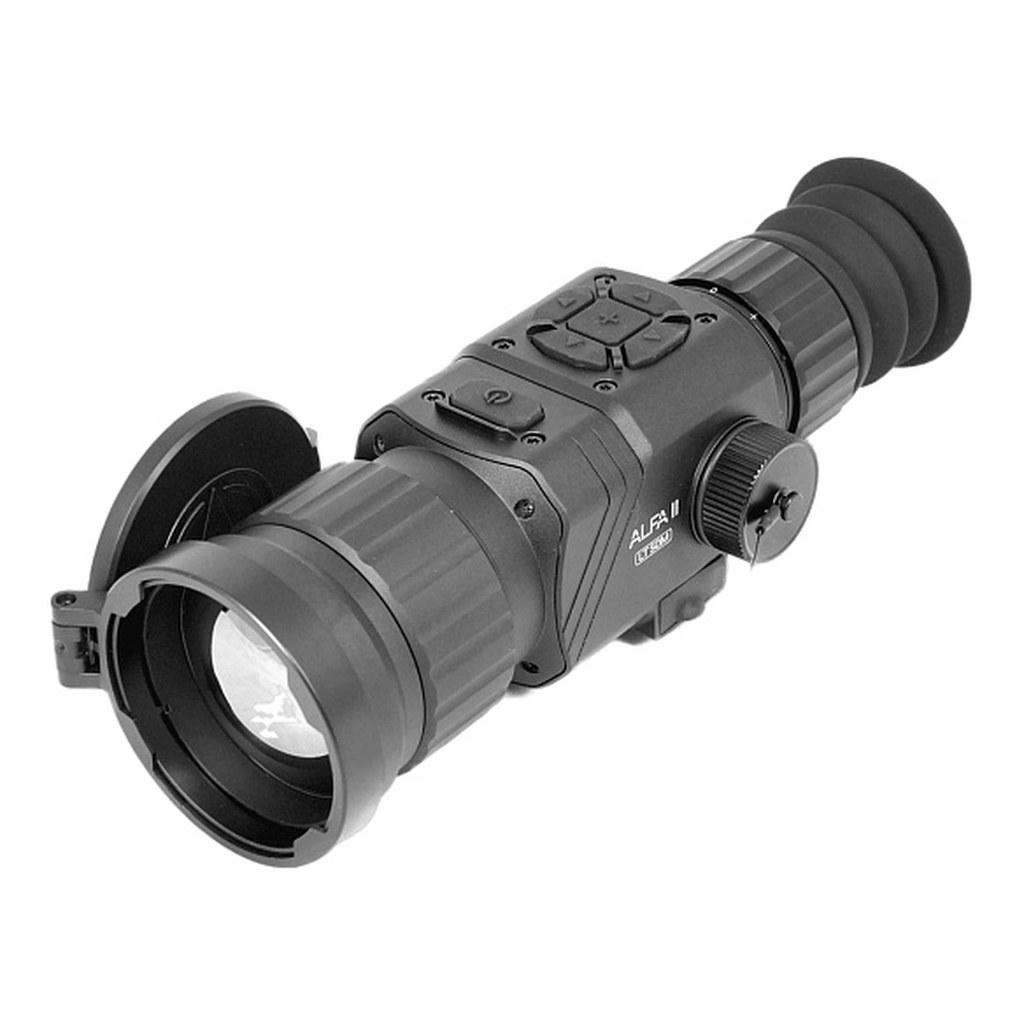

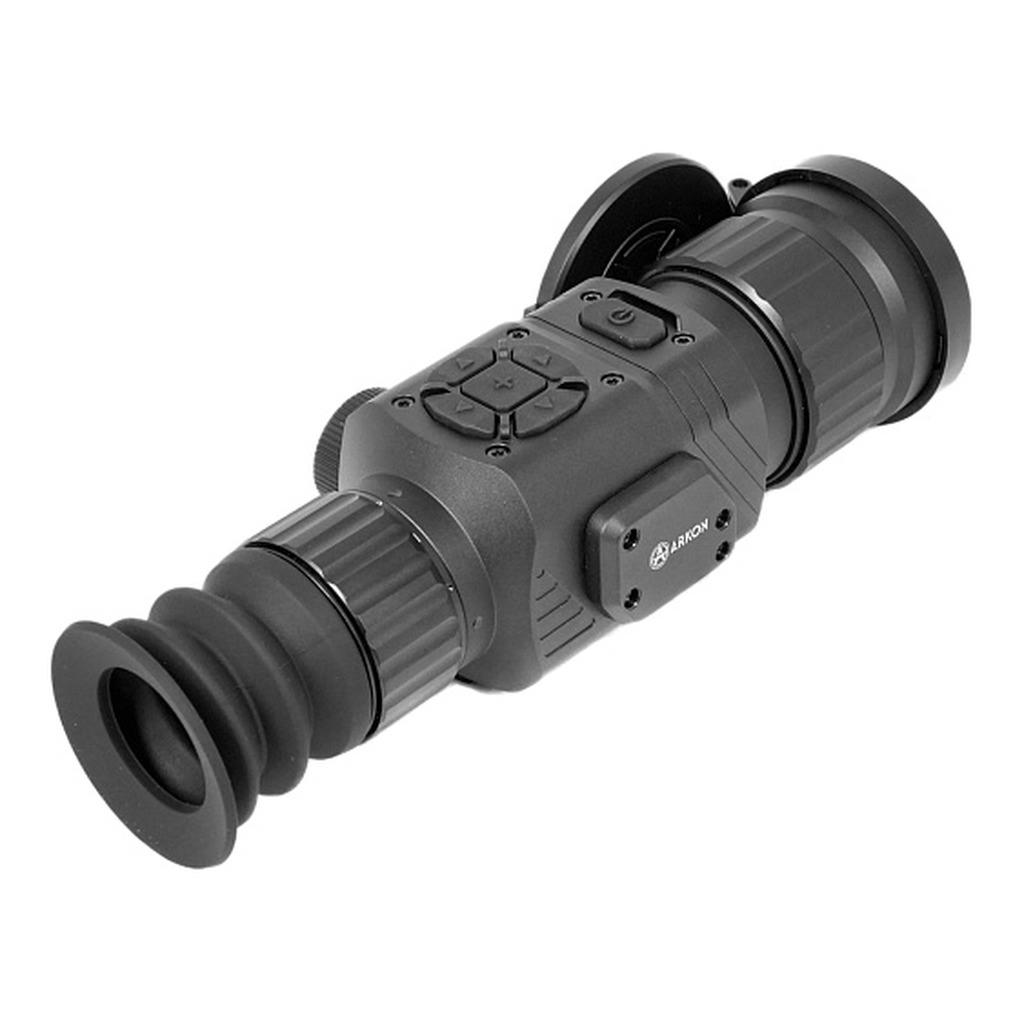

ARKON Alfa II HT50M

Тепловизионный прицел ARKON Alfa II HT50M с сенсором 640×512

ARKON Alfa II HT50M относится к серии Alfa II M и занимает позицию в старшем сегменте тепловизионных прицелов бренда. Устройство оснащено сенсором с разрешением 640×512, объективом 50 мм и температурной чувствительностью NETD ≤20 мК. Модель предназначена для охоты на средних и дальних дистанциях в поле и на опушках, обеспечивая обнаружение цели ростового типа на расстоянии до 2361 метров.

Тепловизионный сенсор

Тепловизор ARKON Alfa II HT50M построен на неохлаждаемом микроболометре VOx с разрешением детектора 640×512 пикселей и шагом пикселя 12 мкм. Матрица 640×512 содержит 327 680 чувствительных элементов, и при цифровом зуме картинка сохраняет детали контура цели. Температурная чувствительность NETD ≤20 мК выделяет теплокровную цель на фоне растительности и грунта при слабом термоконтрасте. Болометр регистрирует тепловое излучение в спектральном диапазоне длинноволнового инфракрасного излучения, работает пассивно, без подсветки, и формирует изображение в полной темноте, в туман и после дождя. Частота обновления кадров 50 Гц сохраняет плавность картинки при проводке цели.

Германиевый объектив

Германиевый объектив с фокусным расстоянием 50 мм, диаметром объектива 50 мм и светосилой F1.0 пропускает на детектор максимум теплового потока. Поле зрения составляет 8,8° × 7,0°. Резкость наводится вручную кольцом фокусировки объектива.

Оптическое и цифровое увеличение

Базовое оптическое увеличение составляет 2,8х, цифровой зум переключается ступенями ×1, ×2, ×4 и ×8. Базовая кратность 2,8х совмещает поле зрения 8,8° × 7,0° с крупным изображением цели. Ступень ×8 доводит общее увеличение до 22,4х. Режим картинка-в-картинке (PiP) показывает увеличенную зону прицеливания в отдельном окне поверх общей сцены.

Обработка изображения и калибровка

Калибровка детектора доступна в ручном, автоматическом и полуавтоматическом режимах, автоматический режим запускает шторку ИК-модуля по расписанию без участия стрелка. Визуальные профили изображения меняют детализацию и шумоподавление под условия сцены. Отслеживание горячей точки выделяет самый тёплый объект в кадре, ручная коррекция убирает битые пиксели.

Дисплей и окуляр

Изображение выводится на OLED-дисплей диагональю 0,39 дюйма с разрешением 1024×768 пикселей. Диоптрийная настройка окуляра работает в диапазоне от −5 до +5 дптр, удаление выходного зрачка составляет 48 мм по данным производителя.

Цветовые палитры

Система отображения включает семь цветовых палитр под разные сцены наблюдения.

• Горячий белый
• Горячий чёрный
• Горячий красный
• Радужный
• Раскалённое железо
• Холодные оттенки
• Инфракрасный

Прицельные сетки

В памяти прицела десять прицельных сеток, цвет сетки выбирается из шести вариантов (белый, чёрный, красный, зелёный, синий, бирюзовый). Шесть пристрелочных профилей A–F рассчитаны на разное оружие, внутри каждого профиля работают пять субпрофилей под разные патроны и дистанции пристрелки. Стоп-кадр замораживает изображение и позволяет совместить сетку с точкой попадания после одного выстрела.

Баллистический калькулятор

Баллистический калькулятор строит траекторию пули по калибровочным точкам от 30 до 600 метров и показывает точку попадания на введённой вручную дистанции. Акселерометр прицела учитывает угол места цели в реальном времени. Конфигурацию профилей с поправками калькулятора можно сохранить в резервный файл.

Съёмка, связь и память

Фотосъёмка и запись видео выполняются на встроенную память 4 ГБ. Передача изображения на смартфон идёт через модуль Wi-Fi в фирменное приложение, USB-порт Type-C служит для зарядки аккумулятора, передачи файлов и вывода аналогового сигнала CVBS.

Питание

Прицел питается от сменного литий-ионного аккумулятора 18500. Время работы с включённым модулем Wi-Fi составляет до 4 часов. Внешнее питание 5 В подключается через порт USB Type-C.

Корпус, защита и крепление

Корпус из алюминиевого сплава имеет степень защиты IP66, обеспечивающую пылезащиту, влагозащиту и стабильную работу при осадках в диапазоне рабочих температур от −20 до +60 °C. Ударостойкость конструкции рассчитана на нагрузку до 1000 g. Габариты прибора составляют 207 × 67 × 67 мм, масса с аккумулятором 665 г, предусмотрено крепление на планки Weaver/Picatinny.

Дальность действия

Дальность обнаружения ростовой фигуры составляет до 2361 метров, дальность идентификации до 590 метров по данным производителя. Дистанция распознавания зависит от размера объекта, погоды и термоконтраста и оценивается по методологии DRI.

Комплектация

• Тепловизионный прицел ARKON Alfa II HT50M
• Аккумулятор 18500
• Кабель USB Type-C
• Руководство по эксплуатации
