ARKON HB50

Мультиспектральный бинокль ARKON HB50 с тепловизионным и цифровым каналами

ARKON HB50 относится к линейке тепловизионных биноклей и занимает позицию во флагманском сегменте тепловизионных биноклей бренда. Устройство оснащено тепловизионным сенсором с разрешением 640×512, цифровой КМОП-камерой 1920×1080 и лазерным дальномером на 1200 м. Модель предназначена для наблюдения, поиска и определения координат цели на средних и дальних дистанциях, обеспечивая обнаружение цели ростового типа на расстоянии до 2400 метров.

Тепловизионный сенсор

Тепловизионный канал бинокля ARKON HB50 построен на неохлаждаемом микроболометре VOx с разрешением детектора 640×512 пикселей и шагом пикселя 12 мкм. Сенсор регистрирует длинноволновое инфракрасное излучение 8–14 мкм и не требует источников видимого света. Температурная чувствительность NETD ≤15 мК выделяет цель при слабом термоконтрасте, частота обновления кадров составляет 50 Гц.

Цифровой канал

Второй канал построен на высокочувствительном КМОП-сенсоре с разрешением 1920×1080 и объективом 25 мм. Камера регистрирует видимый и ближний инфракрасный диапазон с длиной волны менее 1 мкм и работает при минимальной подсветке от луны или звёздного неба.

Режимы изображения

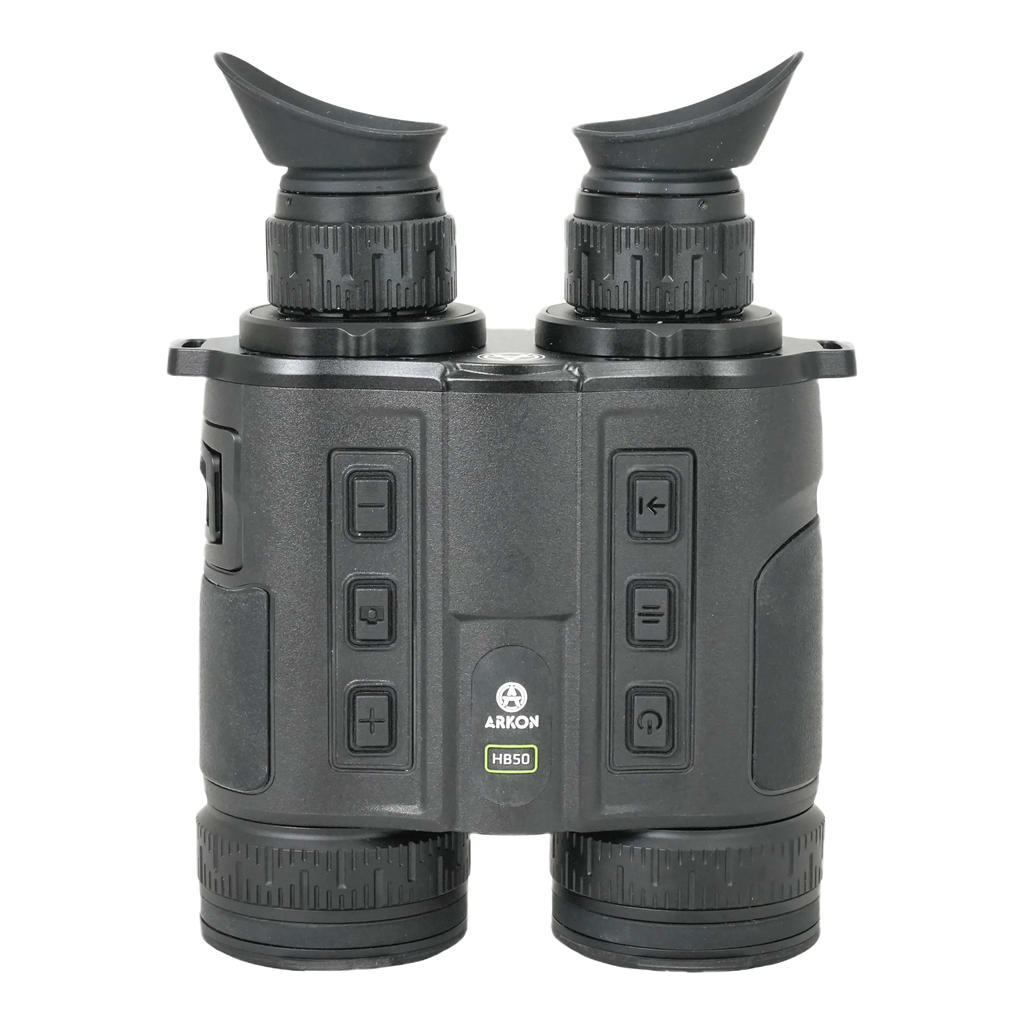

Прибор выводит картинку в четырёх режимах, которые переключаются кнопкой МЕНЮ. Режим «Тепловизор» показывает изображение микроболометра, режим «Цифровая камера» показывает изображение КМОП-сенсора, режим «Совмещение» накладывает изображения обоих каналов в одну синтетическую картинку, режим PIP добавляет к тепловому изображению увеличенное окно центральной зоны. Совмещение каналов регулируется по вертикали и горизонтали в меню прибора.

Германиевый объектив

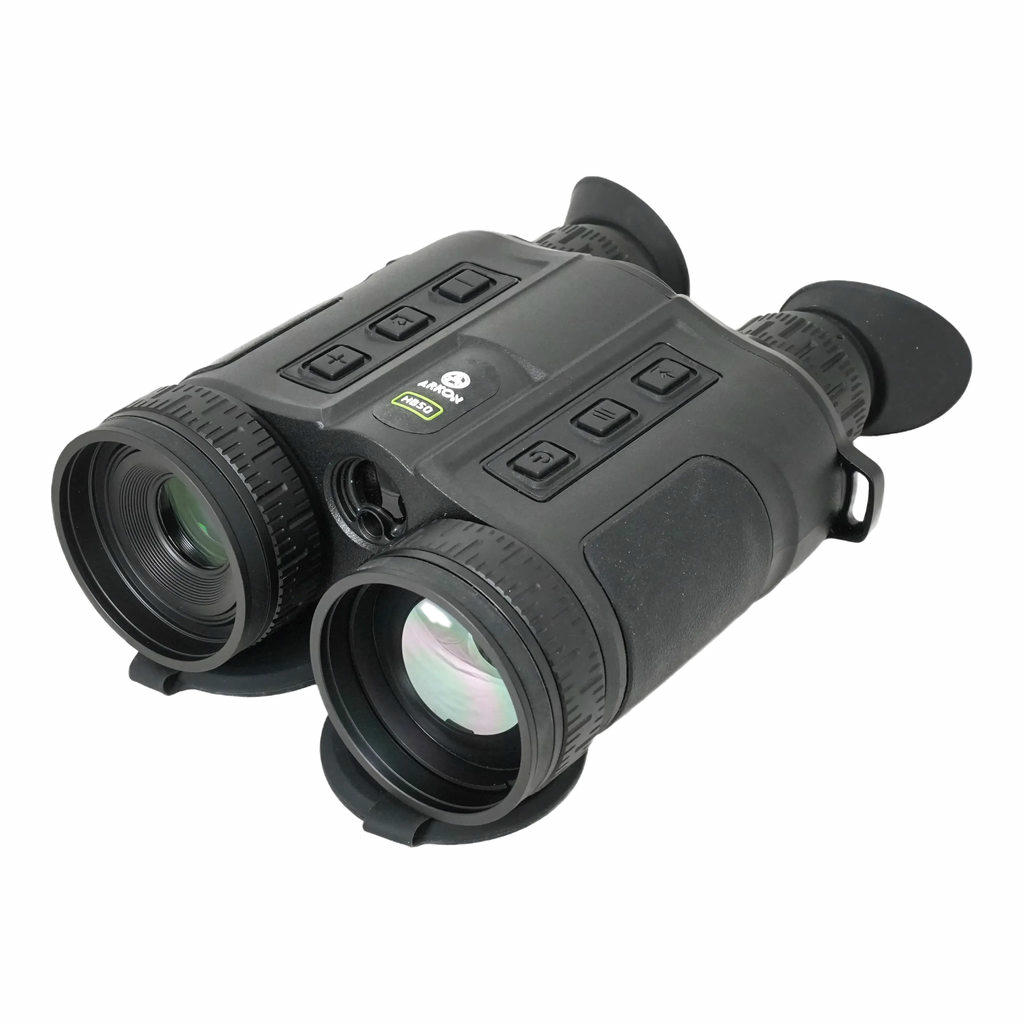

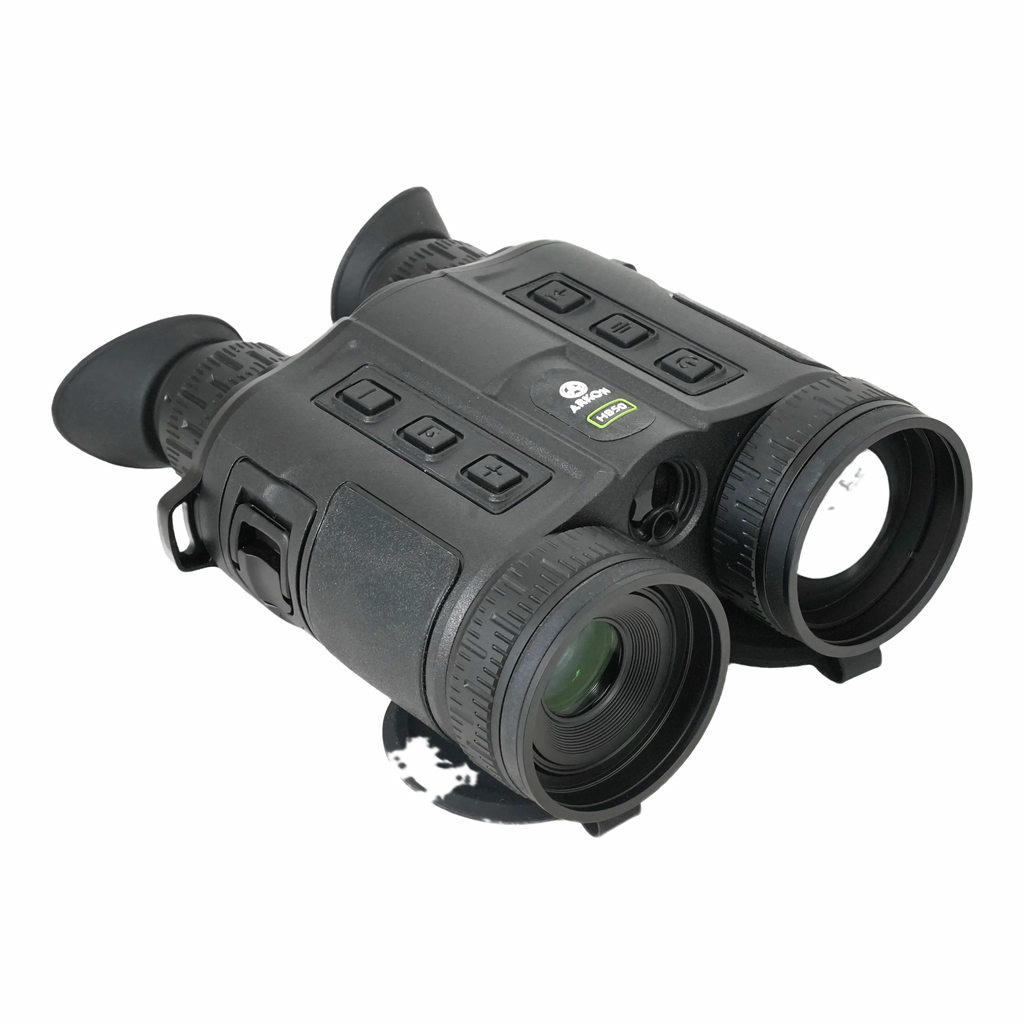

Тепловизионный канал оснащён германиевым объективом с фокусным расстоянием 50 мм и светосилой F1.0, поле зрения составляет 8,8° × 7,0°. Тепловизор и цифровая камера фокусируются отдельными органами управления.

Оптическое и цифровое увеличение

Базовое оптическое увеличение тепловизионного канала составляет 2,4х, цифровой зум переключается ступенями ×1, ×2, ×4 и ×8, общее увеличение доходит до 19,2х.

Обработка изображения и калибровка

Калибровка тепловизионного сенсора доступна в ручном, автоматическом и полуавтоматическом режимах. Четыре вида изображения (Стандартный, Город, Лес, Пользовательский) меняют обработку сигнала, в пользовательском виде настраиваются интенсивность детализации и шумоподавление от 0 до 9. Яркость дисплея, яркость и контраст сенсора регулируются по 10 уровням.

Дисплей и окуляры

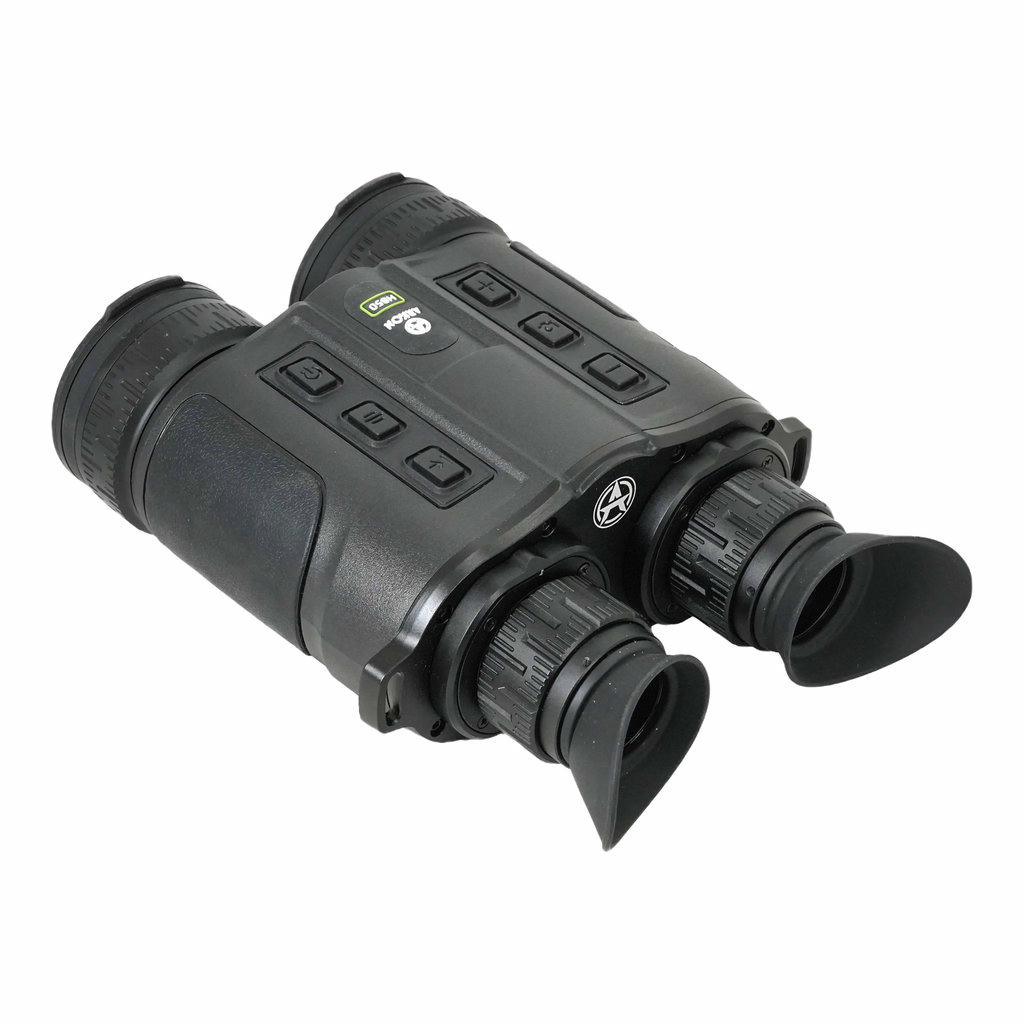

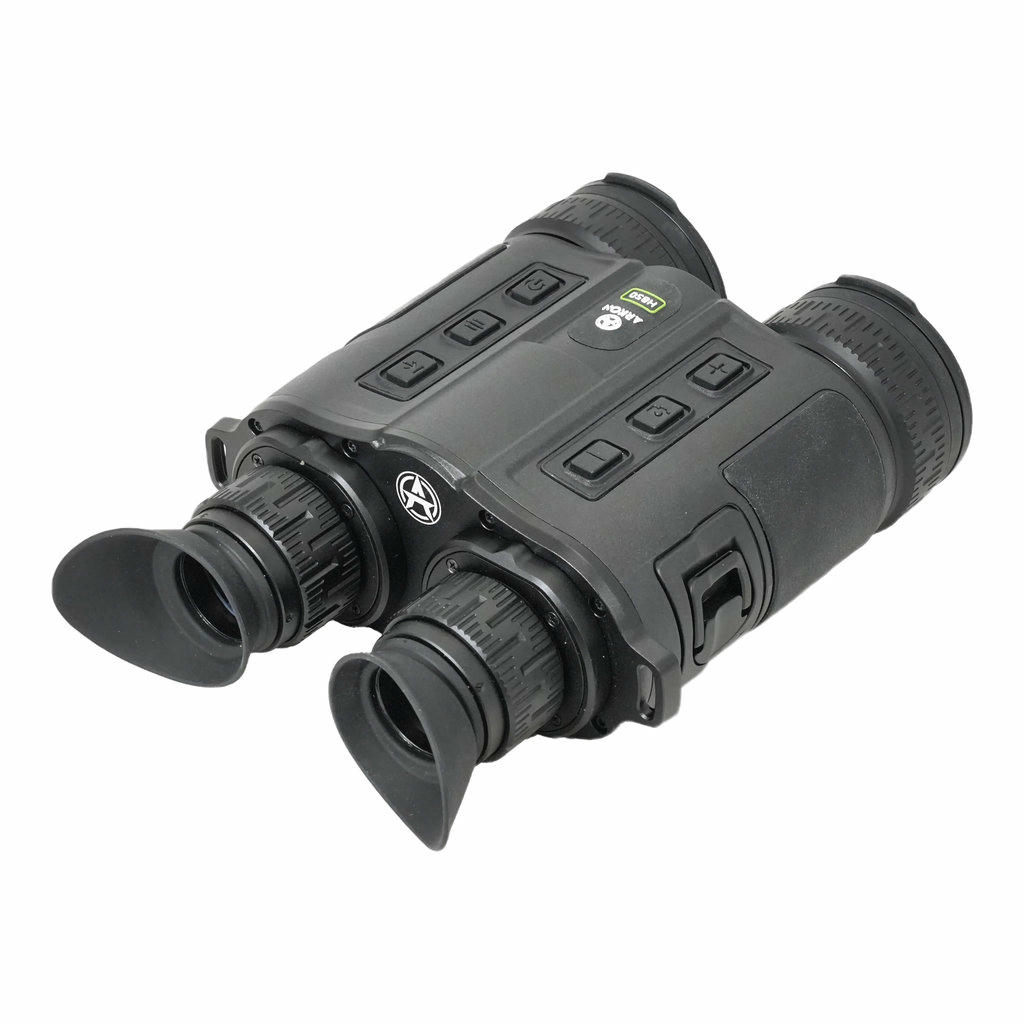

Изображение выводится на OLED-дисплей диагональю 0,39 дюйма с разрешением 1024×768 пикселей. Бинокулярная схема с регулировкой межзрачкового расстояния позволяет вести наблюдение двумя глазами, диоптрийная коррекция от −5 до +5 дптр настраивается отдельно для каждого окуляра.

Цветовые палитры

Для тепловизионного изображения доступны семь цветовых палитр, переключение действует в режиме «Тепловизор».

• Горячий белый
• Горячий чёрный
• Горячий красный
• Радужный
• Раскалённое железо
• Холодные оттенки
• Инфракрасный

Встроенный лазерный дальномер

Лазерный дальномер (LRF) с длиной волны 905 нм измеряет расстояние до объекта в диапазоне от 10 до 1200 метров. Короткое нажатие кнопки выполняет разовый замер, длительное нажатие включает непрерывное сканирование.

GPS и электронный компас

Модуль геопозиционирования определяет координаты по системам GPS и Beidou, электронный компас выводит на экран азимут, угол тангажа и угол крена. При включённых геопозиционировании и компасе замер дальномера показывает дистанцию до удалённой цели и её географические координаты.

Съёмка, связь и память

Фотосъёмка и запись видео выполняются на встроенную память 64 ГБ, длина видеофрагмента задаётся 5, 10 или 20 минут. Модуль Wi-Fi подключает прибор к смартфону, порт USB Type-C служит для обмена файлами с ПК и вывода сигнала CVBS.

Питание

Прибор питается от двух аккумуляторов 18650, в комплект входят четыре аккумулятора и зарядное устройство. Время работы с включённым Wi-Fi составляет до 6 часов. При подключении внешнего источника 5 В через USB Type-C прибор работает и заряжает установленные аккумуляторы.

Корпус, защита и крепление

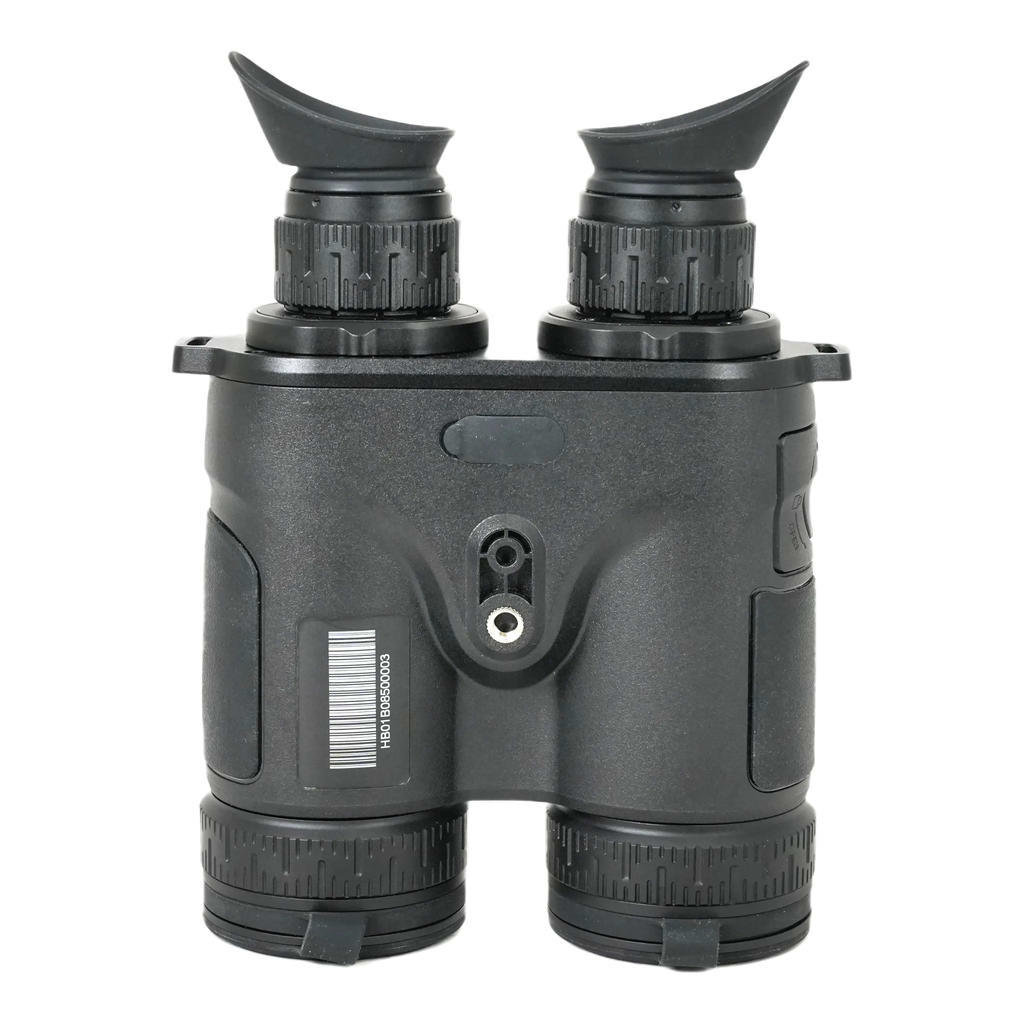

Корпус имеет степень защиты IP66, обеспечивающую пылезащиту, влагозащиту и стабильную работу при осадках в диапазоне рабочих температур от −20 до +50 °C. Габариты прибора составляют 195 × 150 × 72 мм, масса 972 г без аккумуляторов и 1065 г с аккумуляторами, предусмотрено штативное гнездо ¼″.

Дальность действия

Дальность обнаружения ростовой фигуры составляет до 2400 метров, дальность идентификации до 600 метров по данным производителя. Дистанция распознавания зависит от погоды, размера объекта и термоконтраста и оценивается по методологии DRI.

Комплектация

• Мультиспектральный бинокль ARKON HB50
• Аккумулятор 18650 (4 шт.)
• Зарядное устройство
• Руководство по эксплуатации
