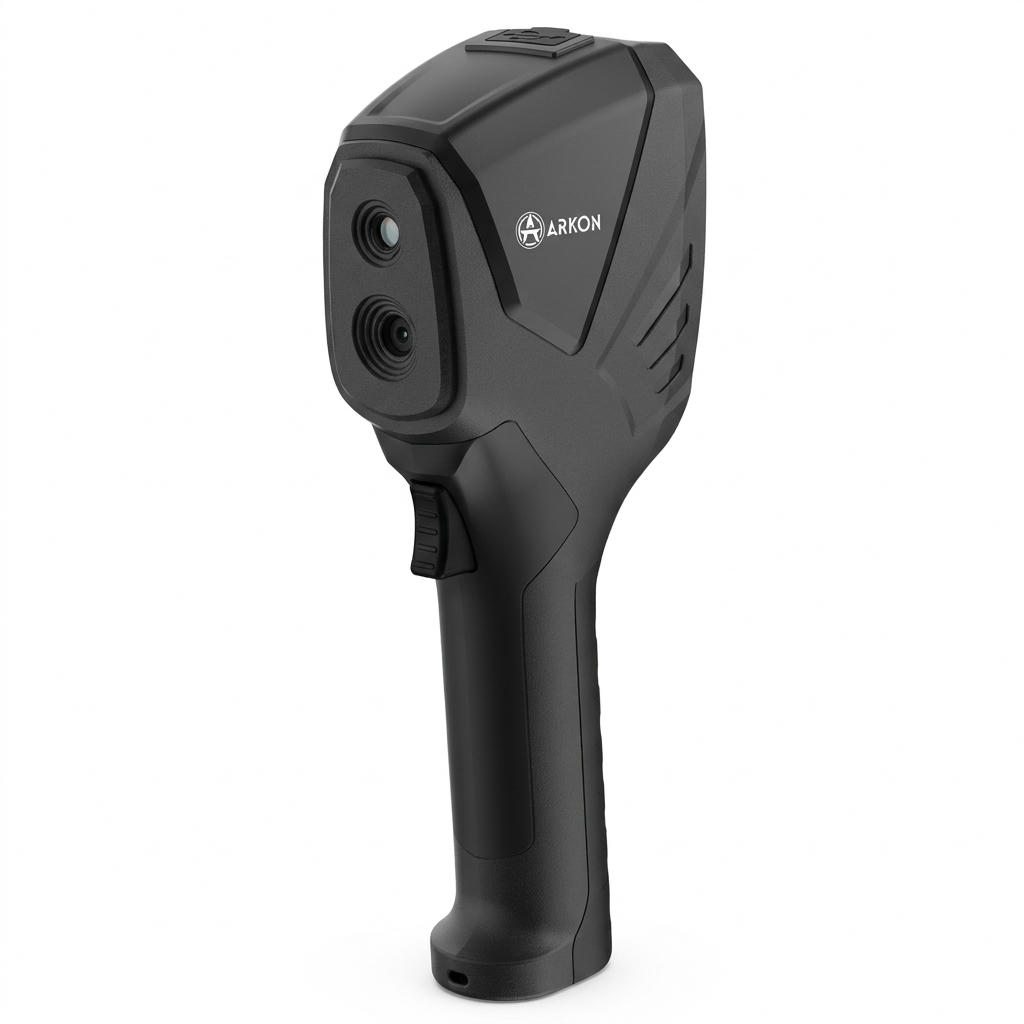

Тепловизионная камера ARKON TC1V с цифровой камерой видимого диапазона
ARKON TC1V относится к линейке диагностических тепловизионных камер TC и занимает позицию в старшем сегменте тепловизионных камер бренда. Устройство оснащено сенсором с разрешением 96×96 и цифровым улучшением до 240×240, цифровой камерой 640×480 и режимом совмещения изображений. Модель предназначена для бесконтактного измерения температуры и поиска тепловых аномалий в электрооборудовании, строительных конструкциях, трубопроводах и инженерных системах на коротких дистанциях.
Тепловизионный сенсор
Тепловизионная камера ARKON TC1V построена на неохлаждаемом микроболометре VOx с физическим разрешением детектора 96×96 пикселей и шагом пикселя 12 мкм. Цифровая обработка повышает разрешение формируемой термограммы до 240×240 пикселей, и границы температурных зон на экране читаются чётче. Болометр регистрирует тепловое излучение в спектральном диапазоне 8–14 мкм, температурная чувствительность NETD ≤60 мК показывает небольшие различия температур между соседними участками поверхности.
Объектив
Объектив с фокусным расстоянием 1,35 мм и светосилой F1.0 формирует угол обзора 50° × 50°, и в кадр попадает большая площадь щита, стены или трубопровода. Фокусировка фиксированная, резкость не требует ручной подстройки во время обследования.
Диапазоны измерения температуры
Камера измеряет температуру поверхности в двух диапазонах, от −20 до +150 °C и от +100 до +550 °C. Нижний диапазон рассчитан на строительные конструкции и инженерные системы, верхний на нагретое промышленное и энергетическое оборудование, диапазон переключается в настройках. Точность измерения составляет ±2 °C или ±2%, применяется большее из значений.
Контроль температурных точек
На экране выводятся температура центральной точки, максимальная и минимальная температура в кадре. Маркеры самой горячей и самой холодной точек включаются и отключаются в меню и показывают положение локального перегрева без ручной проверки каждого участка изображения.
Коэффициент излучения
Коэффициент излучения настраивается от 0,01 до 1,00, значение по умолчанию 0,95. Для быстрого выбора предусмотрены четыре предустановки, доступен и ручной ввод пользовательского значения.
- Матовая поверхность 0,95
- Полуматовая поверхность 0,85
- Полуглянцевая поверхность 0,60
- Глянцевая поверхность 0,30
Цифровая камера и совмещение изображений
Кроме тепловизионного модуля прибор оснащён цифровой камерой видимого диапазона с разрешением 640×480 пикселей. Источник изображения переключается отдельной кнопкой между тремя режимами (тепловизор, цифровая камера и совмещение). В режиме совмещения термограмма накладывается на обычное изображение с прозрачностью 0, 25, 50, 75 или 100%, а смещение слоёв регулируется по вертикали и горизонтали. Нагретый участок сразу привязывается к конкретному автомату, клемме или фрагменту стены.
Дисплей и управление
Термограмма и числовые значения выводятся на цветной LCD-дисплей диагональю 2,4 дюйма с разрешением 240×320 пикселей, яркость переключается на низкий, средний и высокий уровень. На главном экране отображаются выбранный диапазон, коэффициент излучения и единицы измерения. Управление выполняется физическими кнопками, отдельные клавиши отвечают за смену палитры, источника изображения и захват кадра.
Цветовые палитры
Термограмма отображается в пяти цветовых палитрах, которые переключаются отдельной кнопкой прямо во время наблюдения.
- Радуга
- Железо
- Красно-жёлтый горячий
- Белый горячий
- Чёрный горячий
Съёмка, связь и память
Короткое нажатие кнопки захвата создаёт фотографию в формате JPG, длительное запускает и останавливает видеозапись в формате MP4. Файлы сохраняются на встроенную память 4 ГБ eMMC, просматриваются и удаляются прямо на приборе. В режиме USB-диска камера определяется компьютером с Windows или macOS как съёмный накопитель, и файлы копируются через USB-порт Type-C. Модуль Wi-Fi отсутствует.
Питание
Питание обеспечивает встроенный литиевый аккумулятор ёмкостью 2000 мАч, время непрерывной работы составляет не менее 4 часов. Автоотключение срабатывает через 5 или 20 минут бездействия либо выключается полностью. Зарядка аккумулятора выполняется через USB-порт Type-C при выключенном приборе.
Настройки
В меню выбираются градусы Цельсия или Фаренгейта, температурный диапазон, яркость дисплея, время автоотключения, дата, время и 12- или 24-часовой формат. Там же управляется показ минимальной и максимальной точек, проверяется состояние и форматируется встроенная память, отображается версия программного обеспечения.
Корпус и условия эксплуатации
Камера работает в диапазоне рабочих температур от −5 до +40 °C при относительной влажности от 10 до 85% без конденсации, температура хранения от −10 до +50 °C. Габариты прибора составляют 208 × 61 × 76 мм, масса 250 г.
Комплектация
- Тепловизионная камера ARKON TC1V
- Кабель USB Type-C
- Руководство по эксплуатации
- Гарантийный талон
