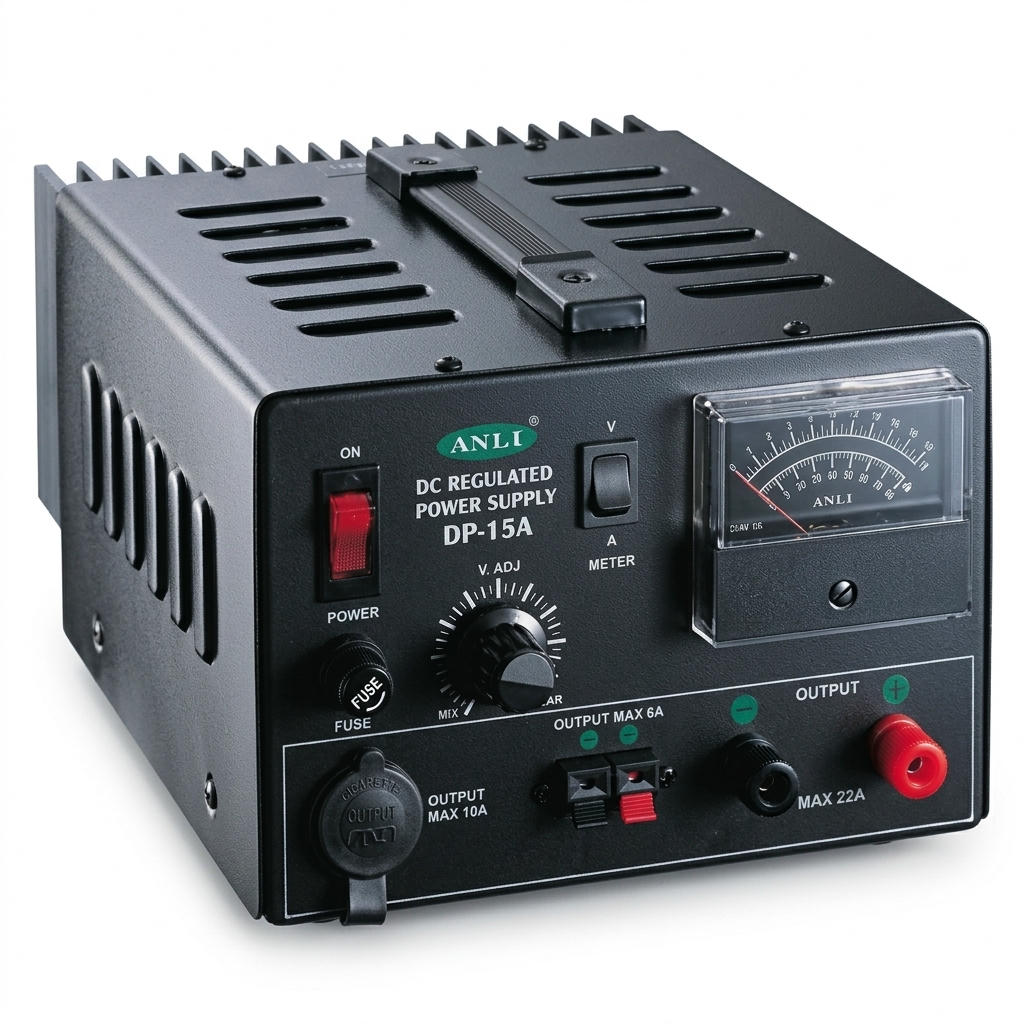

Блок питания ALI DP-15AM

При расчете конструкции кожуха БП, формы и расположения вентиляционных отверстий учитывалось ламинарное распределение потока нагретого воздуха. Применен улучшенный радиатор с большой эффективной поверхностью рассеяния;
Для увеличения эффективной поверхности отвода тепла в фильтре питания использована составная емкость – конденсаторы с повышенной max рабочей темпер

БП построены по классической схеме стабилизации напряжения и защиты от перегрузок на базе ИС регулятора СА723СЕ (Harris Semiconductors) с улучшенными параметрами. Для регулировки тока применены очень надежные транзисторы 2SC5200 (Toshiba Semiconductors);атурой (105 град. С);

В силовом трансформаторе использованы пластины со специальным покрытием, уменьшающим рассеяние и повышающем КПД трансформатора;

Регулировка выходного напряжения (модели с индексом А/M) осуществляется плавным переменным резистором с увеличенным поворотным усилием, что устраняет возможность случайного сбоя установленного значения выходного напряжения;

Для подключения к сети использован стандартный отсоединяемый шнур питания (Еurope). Предусмотрена дополнительная клемма заземления и несколько видов надежных клемм для подключения различной аппаратуры;

Эксплуатация ранних версий DP-15 в России в течение 1998-1999 гг. указала на возможность выхода из строя источников, подключаемых в непосредственной близости от промышленных агрегатов большой мощности (лифты, вентиляционные системы) из-за больших бросков напряжения в сети. Все новые модели с 2001 г. снабжены дополнительными элементами защиты:
– Варистор в первичной цепи питания
– Применен специальный “медленный” плавкий предохранитель
Все источники серии DP перед отправкой проходят тщательное испытание на стенде (использован электронный эквивалент нагрузки фирмы Hewlett-Packard).
