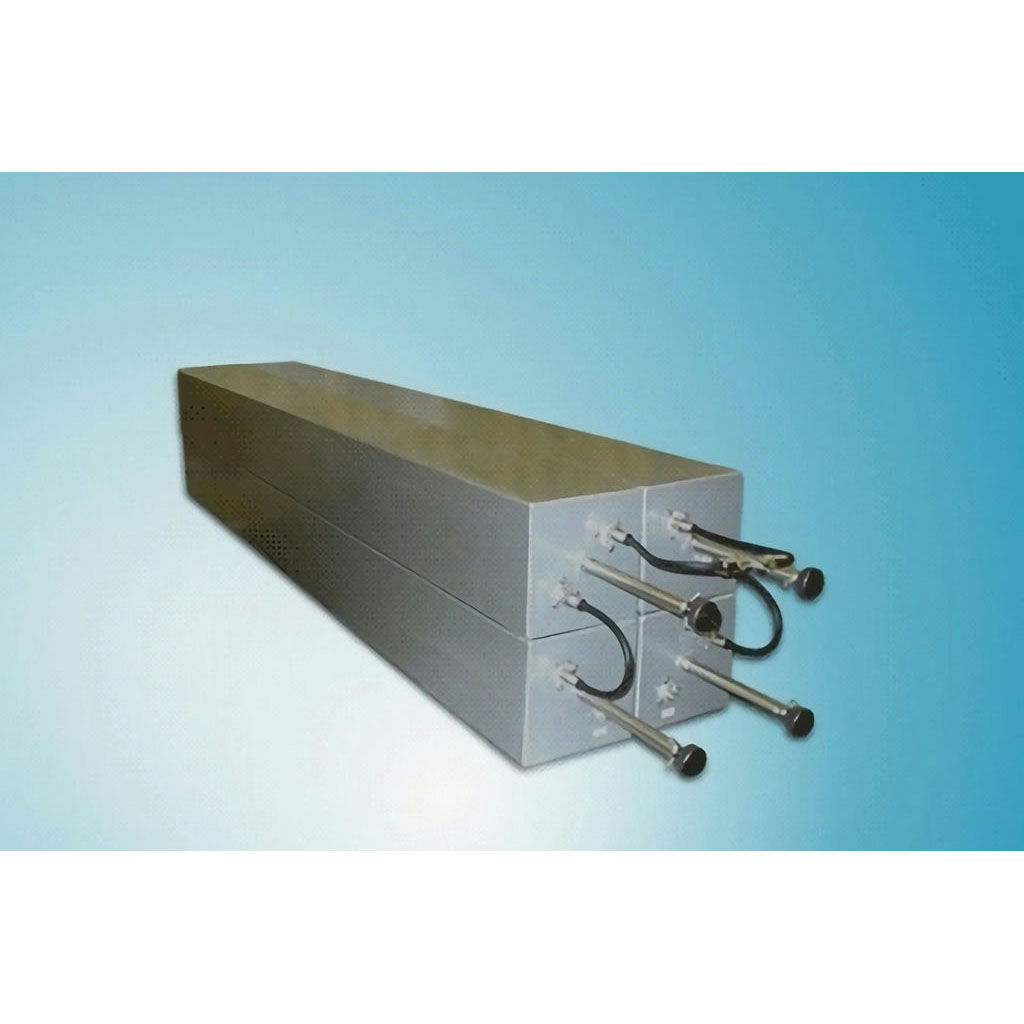

Дуплексер Radial DPF8-4LB(H) для систем с повышенной селективностью

Дуплексер обеспечивает разделение сигналов передачи и приёма через единую антенну в диапазоне 38-48 МГц при частотном разносе 3 МГц. Четырехрезонаторная конструкция на основе классических полосовых фильтров позволяет достичь высокой избирательности.

DPF8-4LB(H) характеризуется развязкой 55 дБ между передающим и приёмным трактами при вносимых потерях 1.5 дБ. Устройство рассчитано на проходную мощность 200 Вт с согласованием по всем портам 50 Ом.

Конструкция использует четыре резонатора размером 200×200 мм (8″x8″) в корпусе 40х48х248 мм. Масса устройства составляет 67.5 кг. Применение разъёмов N-female гарантирует надёжное соединение с антенно-фидерным трактом.

Дуплексер оптимизирован для применения в стационарных системах связи, требующих высокой избирательности. Поддерживает стабильную работу при температурах от -30 до +60°C.

Комплектация

Дуплексер Радиал DPF8-4LB(H)
Технический паспорт
Монтажный комплект

Рабочий диапазон частот, МГц	38-48
Потери (с подстройкой), дБ	1.5
Разнос TX/RX, МГц	3
Проходная мощность, Вт	200
Изоляция не хуже, dB	55
Импеданс, Ом	50
КСВ, не более	1.5
Электрическая длина резонатора	1/4λ
Тип разъёма	N-female
Диаметр, мм (дюймы)	200×200 (8"x8")
Крепление	19" стойка
Диапазон рабочих температур, °С	от -30 до +60
Габариты, мм	40х48х248
Масса, кг	67.5
