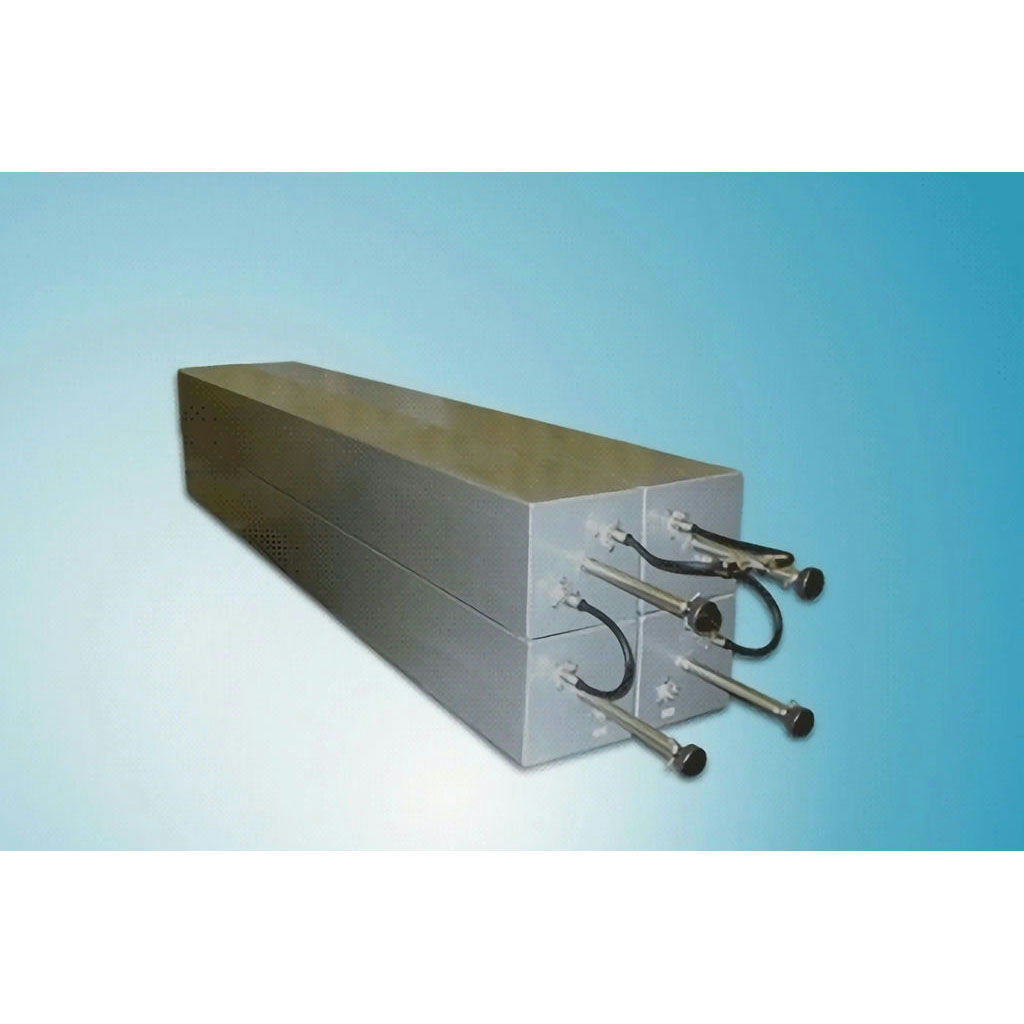

Дуплексер Radial DPF8-6LB(H) для систем связи с высокой селективностью

Дуплексер обеспечивает эффективное разделение сигналов передачи и приёма в диапазоне 38-48 МГц с минимальным частотным разносом 1 МГц. Шестирезонаторная конструкция с классическими полосовыми фильтрами гарантирует превосходную избирательность.

Модель DPF8-6LB(H) демонстрирует исключительную развязку 75 дБ между каналами при вносимых потерях 2 дБ. Поддерживает проходную мощность до 200 Вт при волновом сопротивлении 50 Ом и КСВ не более 1.5.

Конструкция включает шесть резонаторов размером 200×200 мм с четвертьволновой длиной. Корпус размером 60x48x248 мм обеспечивает надёжное экранирование. Масса устройства составляет 101.5 кг.

Дуплексер предназначен для стационарных систем связи с жёсткими требованиями к частотной селективности. Обеспечивает стабильную работу при температурах от -30 до +60°C.

Комплектация

Дуплексер Радиал DPF8-6LB(H)
Технический паспорт
Монтажный комплект

Рабочий диапазон частот, МГц	38-48
Потери (с подстройкой), дБ	2
Разнос TX/RX, МГц	1
Проходная мощность, Вт	200
Изоляция не хуже, dB	75
Импеданс, Ом	50
КСВ, не более	1.5
Электрическая длина резонатора	1/4λ
Тип разъёма	N-female
Диаметр, мм (дюймы)	200×200 (8"x8")
Крепление	19" стойка
Диапазон рабочих температур, °С	от -30 до +60
Габариты, мм	60x48x248
Масса, кг	101.5
