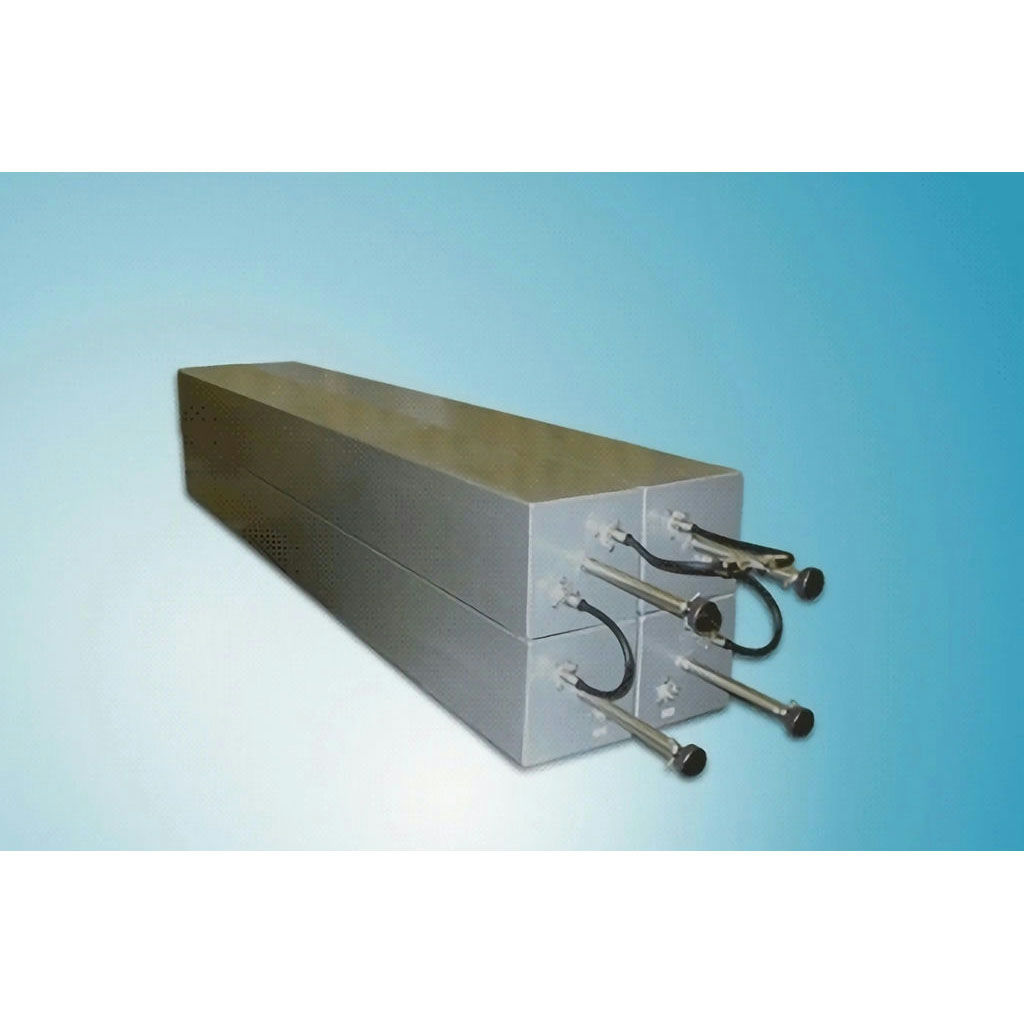

Дуплексер Radial DPF8-6LB(L) для систем связи с экстремально малым частотным разносом

Шестирезонаторный дуплексер позволяет осуществлять одновременную работу на передачу и приём в диапазоне 30-40 МГц при минимальном частотном разносе 1 МГц. Повышенная селективность достигается применением классических полосовых фильтров с оптимизированной связью.

Благодаря увеличенному числу резонаторов модель DPF8-6LB(L) обеспечивает исключительную развязку 75 дБ между каналами при вносимых потерях 2 дБ. Поддерживает проходную мощность до 200 Вт с высокой стабильностью характеристик.

В конструкции применяются шесть резонаторов размером 200×200 мм с четвертьволновой длиной. Корпус с габаритами 60x48x278 мм обеспечивает эффективное экранирование. Масса устройства составляет 112.5 кг.

Дуплексер разработан для стационарных систем профессиональной радиосвязи с жёсткими требованиями к частотной избирательности. Обеспечивает надёжную работу при температурах от -30 до +60°C.

Комплектация

Дуплексер Радиал DPF8-6LB(L)
Технический паспорт
Монтажный комплект

Рабочий диапазон частот, МГц	30-40
Потери (с подстройкой), дБ	2
Разнос TX/RX, МГц	1
Проходная мощность, Вт	200
Изоляция не хуже, dB	75
Импеданс, Ом	50
КСВ, не более	1.5
Электрическая длина резонатора	1/4λ
Тип разъёма	N-female
Диаметр, мм (дюймы)	200×200 (8"x8")
Крепление	19" стойка
Диапазон рабочих температур, °С	от -30 до +60
Габариты, мм	60x48x278
Масса, кг	112.5
