DIAMOND SP-1000

3950 ₽

Грозоразрядник DIAMOND SP1000 для защиты антенн в диапазоне DC-1000 МГц с максимальной мощностью 400 Вт PEP.

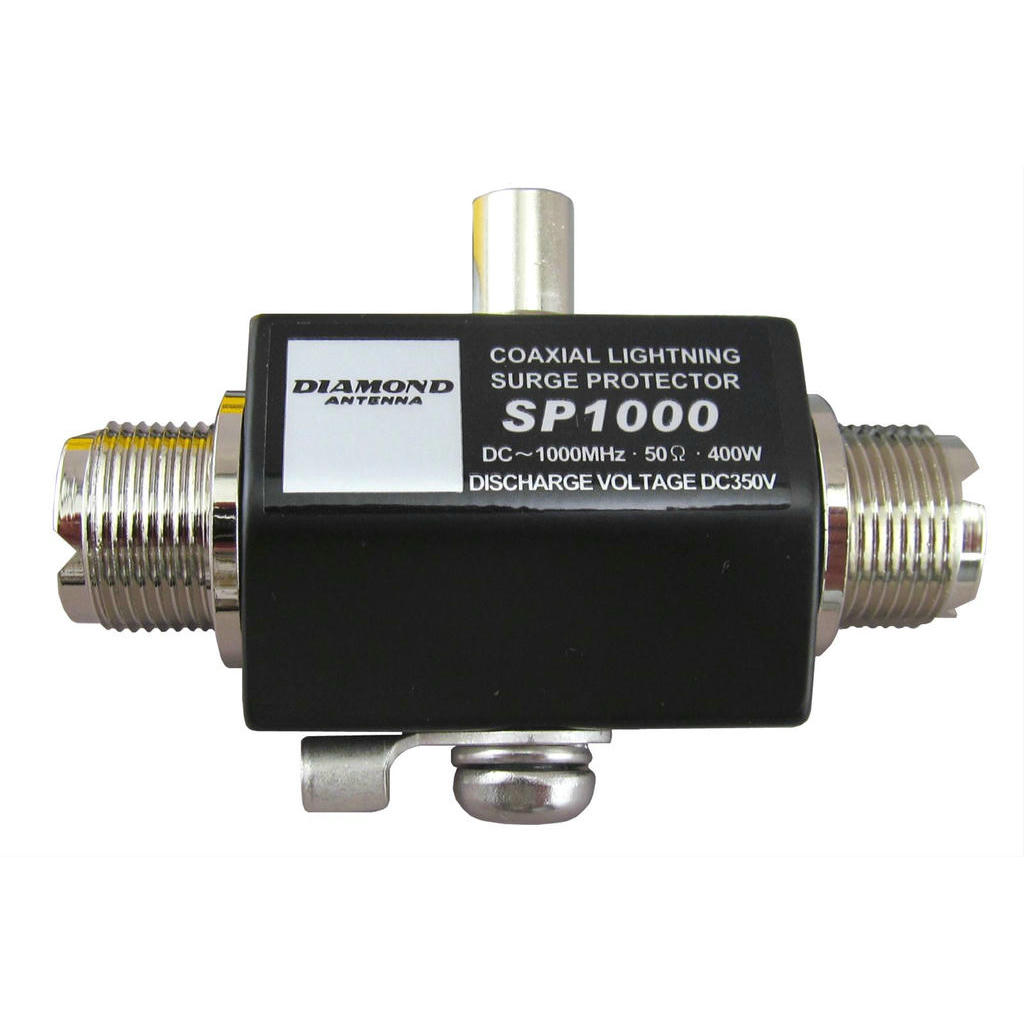

Коаксиальный грозоразрядник DIAMOND SP1000 для антенн до 1000 МГц

Грозоразрядник DIAMOND SP1000 защищает радиостанцию от наведённых грозовых импульсов, которые приходят по фидеру. Диапазон DC-1000 МГц перекрывает КВ, VHF и UHF, поэтому такая защита антенны от молнии подходит станциям с разъёмами UHF.

SP1000 пропускает до 400 Вт PEP, вносимые потери не более 0.3 дБ, КСВ не выше 1.2 при волновом сопротивлении 50 Ом. Напряжение пробоя DC составляет 350 В ±20 %, импульсный порог не превышает 800 В. Номинальный разрядный ток 10 кА (8/20 мкс) отводит мощные наведённые токи.

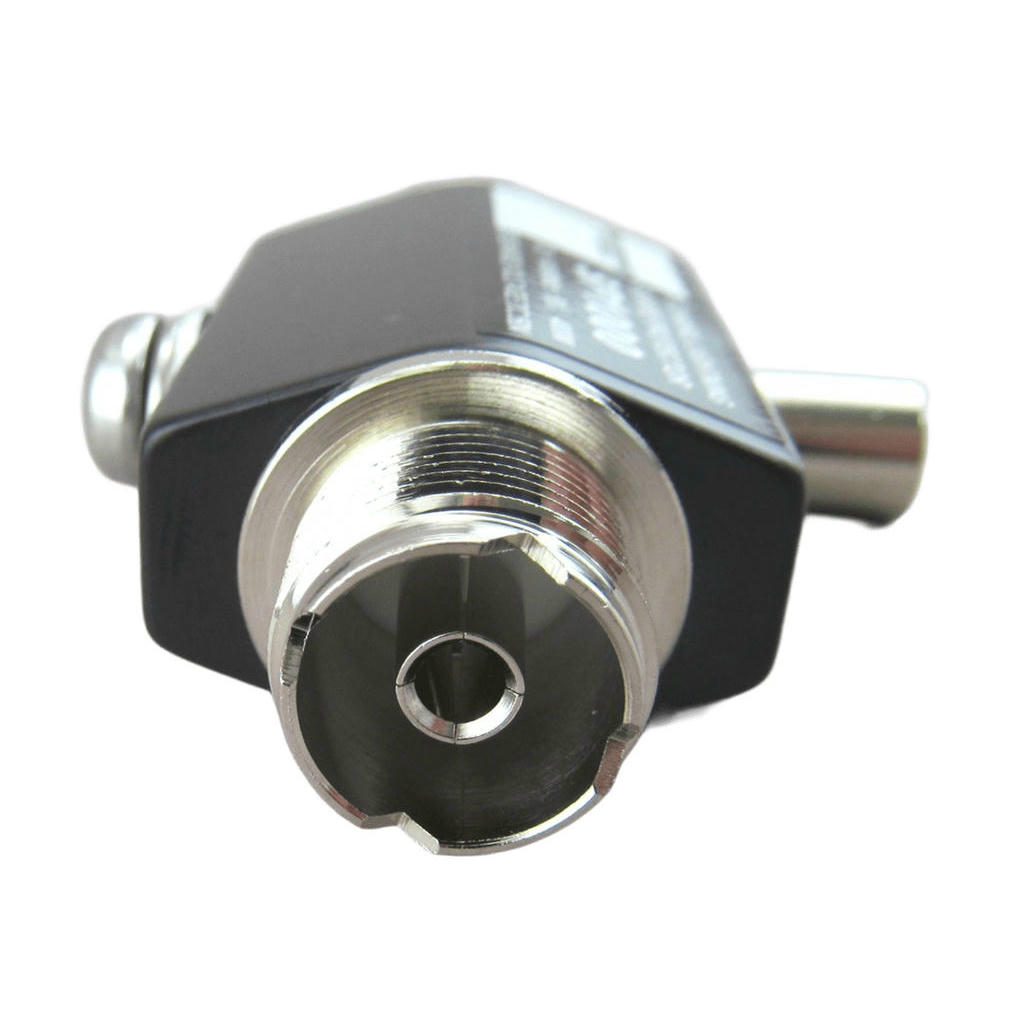

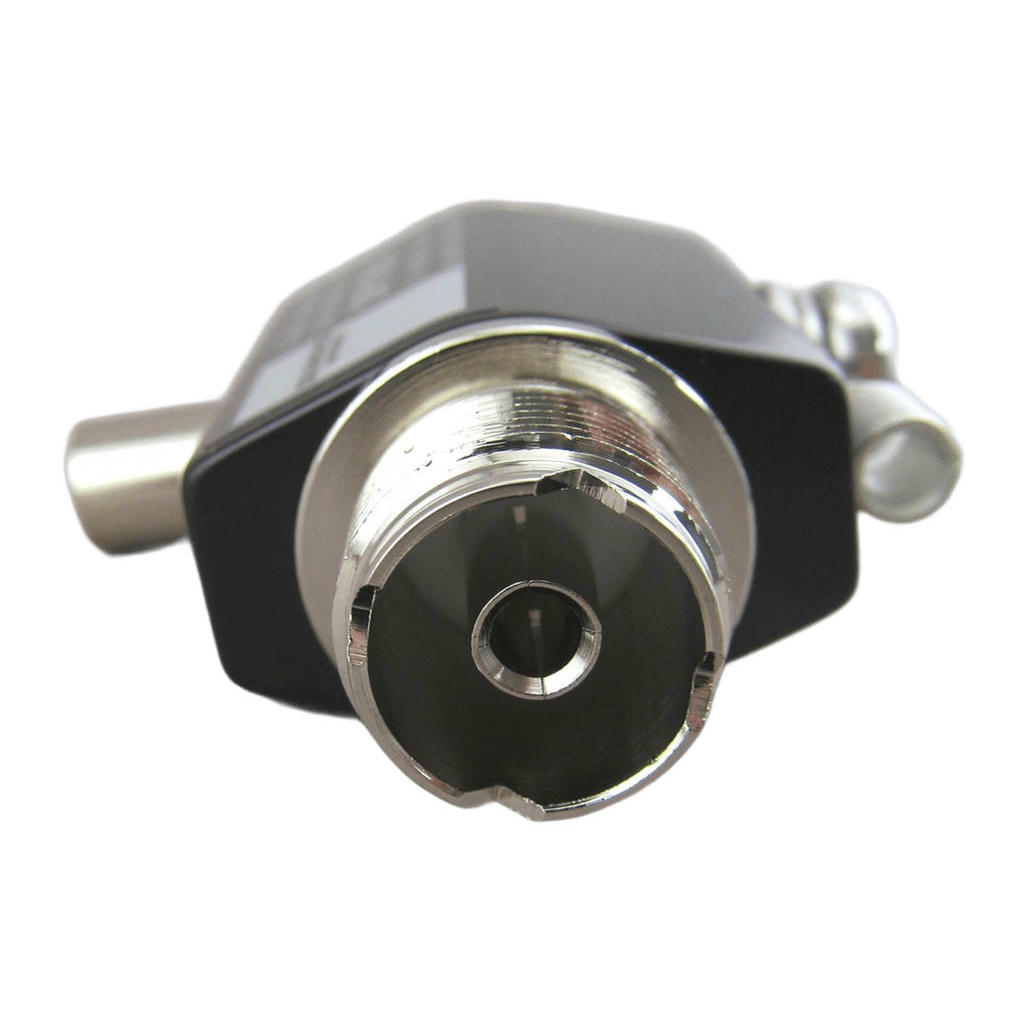

Внутри корпуса стоит газоразрядный разрядник между центральным и внешним проводником, при обычном ВЧ-сигнале он ток не проводит. Оба разъёма SO-239, габариты 66x41x20 мм, масса 80 г. Винт заземления соединяют с заземлителем медным проводом диаметром 2.5-3.2 мм по кратчайшему пути, минуя водопроводные и газовые трубы.

Грозозащита рассчитана на профессиональную радиосвязь, диспетчерские и транкинговые сети, радиолюбительские станции. Защитное устройство ставят у ввода кабеля в здание, от прямого удара дополнительно монтируют молниеотвод. Разрядник восстанавливается после импульса, менять его после грозы не нужно. Аксессуары для антенн DIAMOND выпускает японский производитель DIAMOND Antenna.

Комплектация

  • Грозоразрядник DIAMOND SP1000
  • Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц

0-2000

Макс. мощность, Вт

400

Импеданс, Ом

50

КСВ

U:0.15, D:0.17

Тип разъема

UHF-female/UHF-female

Габариты, мм

66x41x20

Вес, г

100

Dai-ichi Denpa Kogyo Co., Ltd. – японский производитель антенн и оборудования для беспроводной связи, основанный в 1970 году. Компания специализируется на разработке и производстве антенн для профессиональной, любительской и персональной радиосвязи, включая автомобильные, базовые и портативные антенны, а также сопутствующее оборудование (ваттметры, источники питания). Продукция выпускается под торговыми марками DIAMOND ANTENNA и GRANVIC. Dai-ichi Denpa Kogyo уделяет большое внимание экологической политике, имеет сертификат “Eco Stage” и стремится к постоянному улучшению качества продукции. Компания обладает широкой линейкой антенн для различных диапазонов и применений, от любительской радиосвязи до профессиональных систем, включая антенны для Wi-Fi, WiMAX, GPS и других беспроводных технологий.
