Антенна базовая коллинеарная Hytera AN0154W04, 150-158 МГц, усиление 8.5 дБи

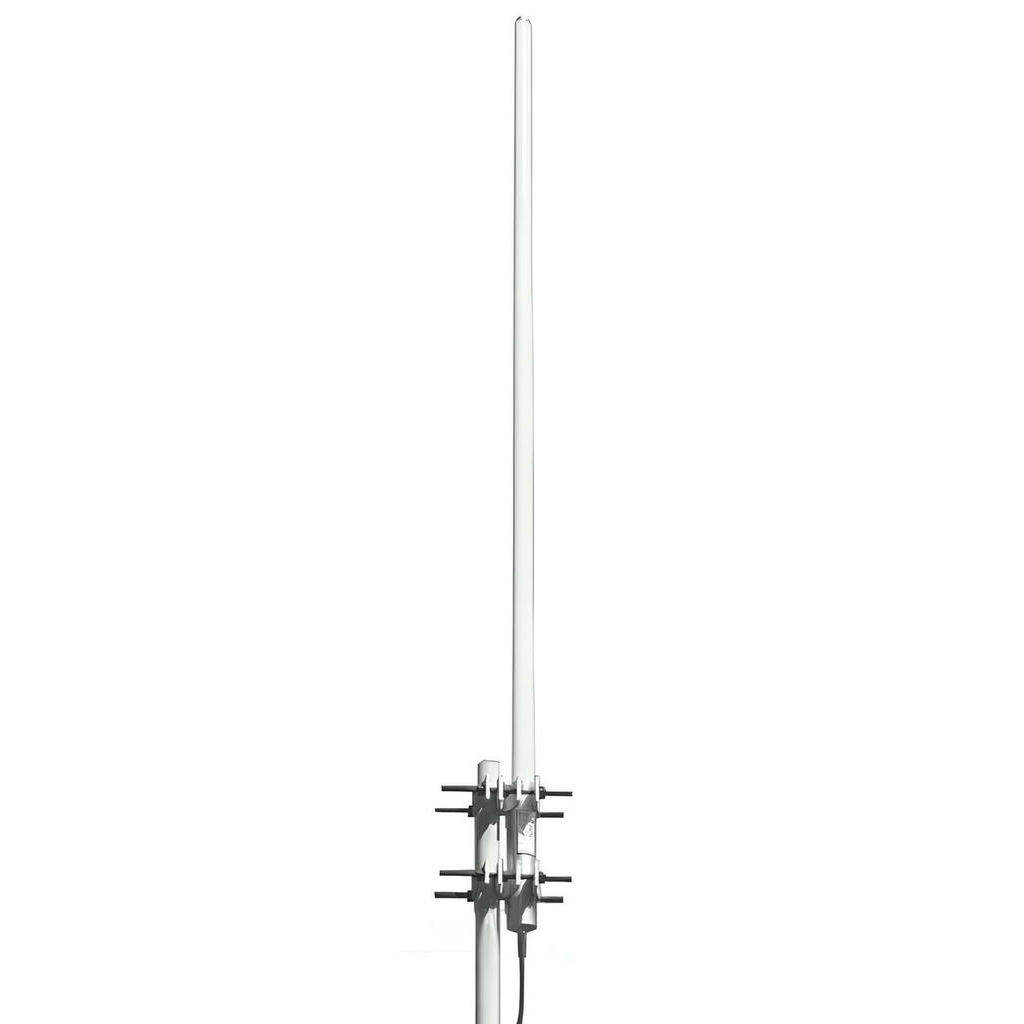

Hytera AN0154W04, коллинеарная антенна модели TQJ-150M1, работает излучателем стационарной радиостанции и переводит энергию из фидера в свободное пространство, а принятое поле обратно в напряжение на входе приёмника. Излучающую часть образует вертикальная цепочка синфазных вибраторов, соединённых согласующими отрезками. Сложение полей вдоль горизонта и их гашение в зените сужают вертикальный лепесток. Усиление сигнала 8.5 дБи возникает из формы диаграммы, ведь энергия перераспределяется, а не добавляется. Антенна обслуживает базовые станции и ретрансляторы на участке 150-158 МГц. Волны такой длины слабо гаснут в листве и застройке, из-за чего зона выходит за прямую видимость. Внутри полосы 8 МГц значение КСВ остаётся в заявленных пределах, за её краями согласование падает. Согласование на уровне 1.5 оставляет отражённую долю в пределах 4 процентов подводимой мощности. Предел по средней входной мощности составляет 100 Вт. Круговая диаграмма закрывает абонентов по всем азимутам, ведь базовой станции нужен одинаковый уровень во все стороны. Разъём N-female стыкуется с фидером по резьбе и не разбалтывается под вибрацией мачты. Тракт рассчитан на 50 Ом, и переход от кабеля к антенне не создаёт скачка сопротивления.
Ширина лепестка в вертикальной плоскости составляет 14.5 градусов. Корпус длиной 4.7 м поднимают на опору целиком. Антенна с крепежом весит 5.16 кг и не требует усиления мачты. Комплект садится на трубу от 4.0 до 5.0 см без доработки. Вертикаль выдерживают по отвесу, наклон корпуса разворачивает диаграмму в сторону земли. Место установки Hytera AN0154W04 выбирают над окружающими конструкциями, ведь радиогоризонт задаёт высота. Спуск фидера укладывают вдоль мачты и оставляют внизу компенсационную петлю. Место стыковки обматывают самослипающейся лентой с перекрытием витков. Заземление мачты и разрядник в тракте берут на себя защиту от грозовых наведений. Проверку согласования выполняют прибором со стороны фидера, не поднимаясь к антенне.
Совместимость
- Базовые станции и ретрансляторы Hytera диапазона 150-158 МГц
- Грозоразрядник ZGKT1.8N-20CM на 130-180 МГц
- Делители мощности B40130 и B40132 на 130-180 МГц
Позицию Hytera AN0154W04 монтируют на объектах, где диспетчер держит связь с подвижными бригадами. Персонал перемещается свободно, и круговое покрытие избавляет от перенастройки при смене маршрутов. Монтаж выполняют на действующую опору, изготовление кронштейна не требуется.
Комплектация
- Антенна Hytera AN0154W04
- Кронштейн крепления
- Крепёжные элементы
- Паспорт изделия
