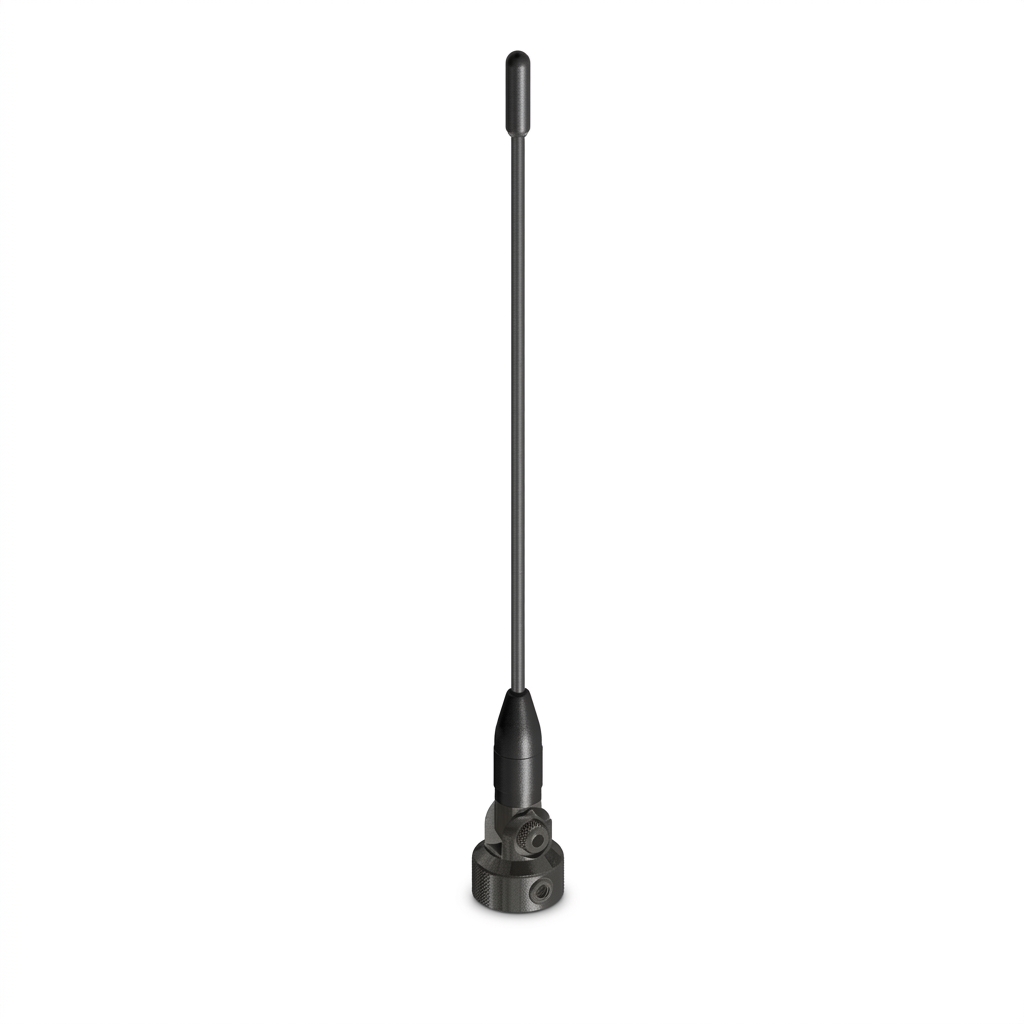

Антенна автомобильная Hytera AN0405M12 серии Panorama, 380-430 МГц
Hytera AN0405M12, мобильная антенна серии Panorama, предназначена для автомобильных радиостанций Hytera соответствующего диапазона. Производитель относит позицию к подгруппе VCD, исполнения скрытной установки, и работает в участке 380-430 МГц. Полоса 50 МГц ограничивает участок, где антенна держит согласование, и при выходе рабочей сетки за пределы полосы подбирают другой артикул серии.
Усиление 2 дБи считают от изотропного излучателя, что даёт минус 0,15 дБд, то есть уровню чуть ниже полуволнового диполя. Прибавки к дальности такое значение не даёт и не задумывалось давать: вертикальный лепесток остаётся широким. Широкий лепесток слабее блокируется рельефом и застройкой, поэтому связь ровнее держится в городе и при крене кузова. Каталог приводит для подгруппы допустимую входную мощность 100 Вт, чего хватает с запасом для любой мобильной станции.
В серии Panorama позиция проходит под обозначением AQHB-TET. К радиостанции комплект подключают разъёмом M8 и SC1-BNC-PC10. Кабель длиной 5 м прокладывают одним отрезком, без промежуточных соединителей.
Позиция относится к антеннам скрытной установки и её подключают разъёмами M8 и SC1-BNC-PC10, а не привычным для каталога BNC-M. Перед заказом проверяют, чем оканчивается ответная часть на приёмопередатчике, поскольку набор разъёмов здесь нестандартный. Скрытый монтаж не требует отверстий в наружных панелях и не меняет внешний вид машины. Порядок установки и допустимые места размещения смотрят в инструкции к антенне.
Совместимость с рациями Hytera
- Мобильные радиостанции Hytera с рабочим диапазоном внутри 380-430 МГц
Антенна Hytera AN0405M12 рассчитана на скрытную установку. Исполнение применяют на транспорте, где радиооборудование не должно быть заметно снаружи, а место размещения выбирают внутри салона или под обшивкой. Перед монтажом подбирают ответные части под нестандартный для каталога набор разъёмов. Запас кабеля позволяет провести трассу по внутренним каналам до станции.
Комплектация
- Антенна Hytera AN0405M12
- Скрытая установка с кабелем 5 м и разъёмом M8 и SC1-BNC-PC10
- Упаковка
