Транкинговая базовая радиостанция Hytera DS-6210 для сетей DMR Tier III

Hytera DS-6210 транкинговая базовая радиостанция высокого уровня стандарта DMR Tier III в модульном исполнении. Данная модель построена на полностью IP-архитектуре и модульной конструкции, при которой приёмопередающие блоки, контроллер, источники питания и вентиляция набираются под задачу. Наращивание идёт установкой дополнительных модулей в тот же шкаф, при этом сеть на платформе растёт от одной площадки до системы масштаба страны.

Радиостанция Hytera DS-6210 закрывает диапазон VHF 136-174 МГц и диапазоны UHF 350-400, 400-470, 450-520 и 806-941 МГц. Один шкаф несёт от 1 до 16 несущих, то есть отдельных частотных каналов с двумя временными слотами каждый, при расширении их число доходит до 48. Выходная мощность регулируется в пределах 1-50 Вт и снижается до 35 Вт в диапазоне 806-941 МГц. Статическая чувствительность приёмного тракта 0,28 мкВ соответствует -118 дБм при коэффициенте битовых ошибок не хуже 5 процентов, динамическая составляет -108 дБм. Приём построен по схеме трёх антенн с усилением 3-5 дБ.

Один центр мобильной коммутации MSO держит до 512 базовых радиостанций и до 100 000 абонентов при суммарной ёмкости сети до 2048 несущих. Центры соединяются между собой по IP и собирают систему на несколько городов или регионов. Групповой вызов внутри одного центра устанавливается быстрее 300 мс, при этом диспетчерская часть Hytera DS-6210 рассчитана на 50 000 клиентов и 64 рабочих места сетевого управления. Стык с телефонной сетью даёт 60 направлений на шлюз при двух потоках E1 и 30 при одном.

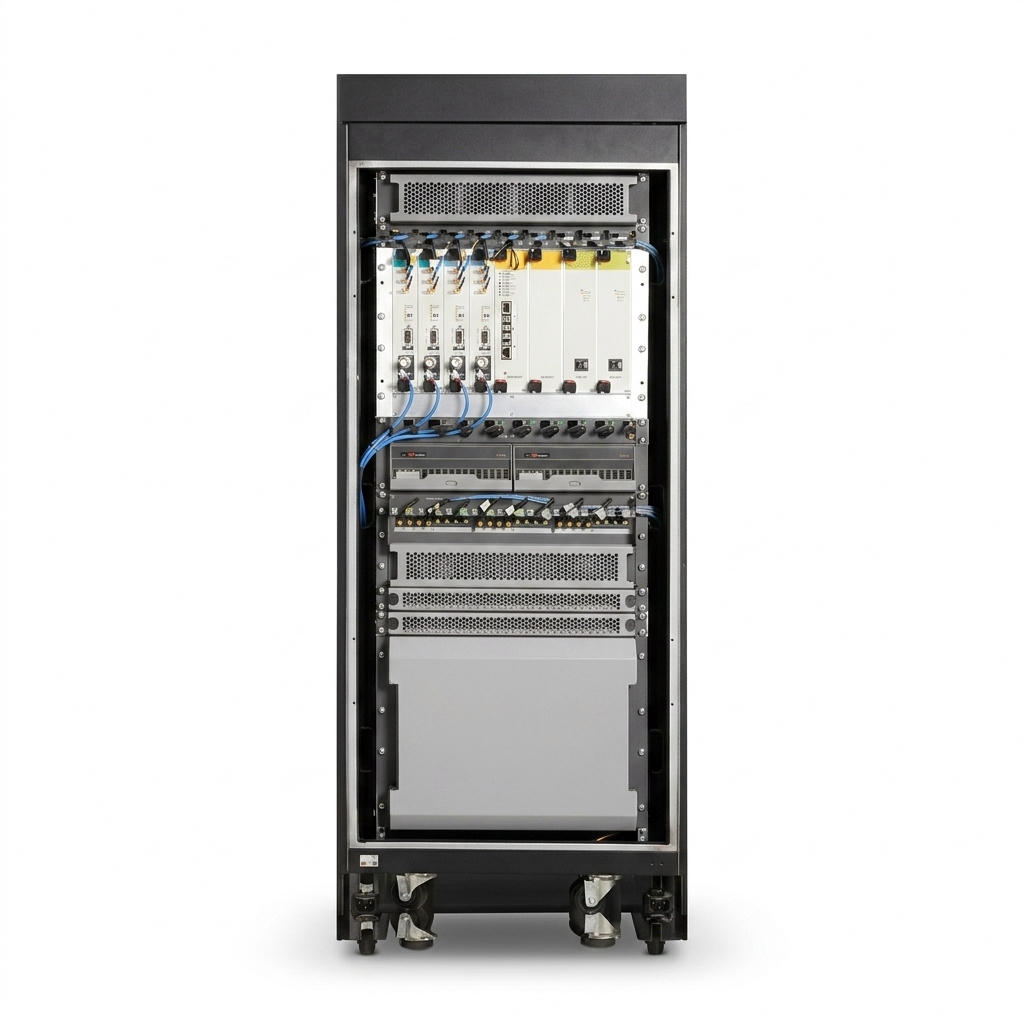

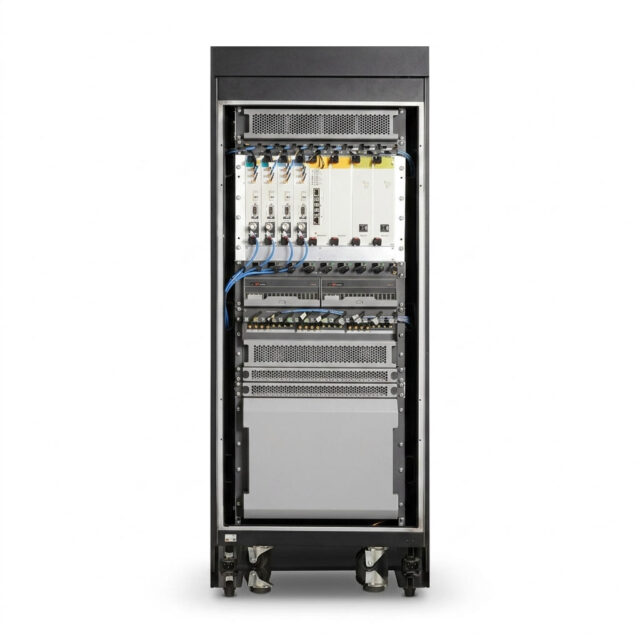

Шкаф на 29U размерами 1430х600х600 мм рассчитан на 4 несущие и весит до 165 кг в полной сборке. Исполнение на 42U габаритами 2000х600х700 мм несёт 8 несущих при массе до 314 кг. Конструкция вентиляционных блоков Hytera DS-6210 разводит потоки воздуха между модулями и снимает тепло с усилителей. Степень защиты IP20 предполагает установку в отапливаемой аппаратной, рабочая температура лежит в пределах от -15 до +35 градусов, предельная от -30 до +60, складская от -40 до +85.

Питание базовой радиостанции Hytera DS-6210 подают от сети 110 или 220 В переменного тока либо от шины -48 В постоянного тока. Потребление зависит от набора модулей и не превышает 1000 Вт на четырёх несущих, 2000 Вт на восьми и 4000 Вт на шестнадцати. Из этих величин считают мощность источника бесперебойного питания и нагрузку на систему охлаждения. Наработка на отказ достигает 100 000 часов при среднем времени восстановления 30 минут, из этой пары величин считают готовность узла связи.

Доступные функции

Голосовые сервисы

• Индивидуальный вызов соединяет двух абонентов напрямую, включая полнодуплексный режим с разговором без нажатия тангенты
• Групповой вызов поднимает разговорную группу, причём позднее подключение впускает опоздавшего абонента в уже идущий разговор
• Экстренный вызов занимает канал вне очереди и доводит тревогу до диспетчера при угрозе жизни или аварии
• Общий вызов и широковещательный вызов доводят распоряжение до всех абонентов сети без ответной реплики
• Диспетчерский вызов связывает оператора с бригадой напрямую, минуя очередь обычных вызовов
• Приоритетное прерывание освобождает занятый канал под срочное сообщение руководителя работ
• Выход на телефонную сеть общего пользования и на офисную АТС связывает абонентов радиосети с городскими номерами
• Стык с сетями MPT и с конвенциональными сетями DMR сохраняет связь с абонентами унаследованного оборудования

Передача данных

• Текстовые сообщения и статусные посылки передают задания и отчёты о ходе работ без выхода в эфир голосом
• Опрос координат собирает положение абонентов по расписанию или по запросу диспетчера
• Аварийная сигнализация доводит сигнал бедствия до диспетчера и до заданной группы одновременно

Работа сети

• Регистрация и периодическая перерегистрация абонентов ведут учёт активных раций и освобождают ресурс от выключенных
• Роуминг и передача обслуживания сохраняют разговор при переходе абонента между площадками сети
• Ограничение зоны работы абонента закрывает выход в эфир за пределами закреплённой территории
• Пересмотр канала управления переводит сеть на исправную частоту при потере служебного канала
• Контроль помех и проверка линий связи отслеживают состояние тракта и предупреждают о деградации до отказа
• Режим транкинга Simulcast позволяет соседним узлам излучать на одних частотах и экономит частотный ресурс
• Динамическое назначение групп перестраивает состав разговорных групп на ходу, без перепрограммирования раций

Отказоустойчивость и резервирование

• Горячее резервирование контроллера базовой радиостанции переводит нагрузку на второй блок без участия дежурной смены
• Резервирование источников питания, канала управления и разговорных каналов снимает единичные точки отказа внутри шкафа
• Местное и удалённое резервирование центра коммутации подхватывает обслуживание при отказе основного центра
• Многоуровневая отказоустойчивость переводит площадку на сокращённую ёмкость вместо полной остановки связи

Настройка и обслуживание

• Система сетевого управления собирает настройку, мониторинг, учёт абонентов и статистику в одно рабочее место
• Обновление по эфиру доставляет прошивки и настройки на рации без сбора парка на складе
• Поддержка протокола SNMP встраивает оборудование в действующую систему мониторинга предприятия
• Открытые интерфейсы позволяют подключить собственную диспетчерскую программу или систему тарификации

Команды на рацию

• Дистанционный мониторинг включает микрофон рации по команде диспетчера для оценки обстановки на объекте
• Скрытое прослушивание канала даёт оператору контроль переговоров без индикации на рации абонента
• Временная и полная блокировка рации выводит из сети потерянный или похищенный терминал
• Проверка серийного номера и аутентификация закрывают доступ рациям, которых нет в системе
• Сквозное шифрование и защита радиоинтерфейса закрывают переговоры от прослушивания посторонними

Диспетчеризация при подключении диспетчерской системы

• Голосовая диспетчеризация выводит переговоры на рабочее место оператора и показывает абонентов на карте объекта
• Слежение за транспортом ведёт треки машин, воспроизводит маршрут за смену и следит за выходом за границы зоны
• Запись переговоров сохраняет голос и сообщения по всей сети и открывает поиск и воспроизведение через браузер
• Объединение групп сводит несколько подразделений в общий канал на время совместной работы

Сферы применения

Базовую радиостанцию Hytera DS-6210 берут там, где связь относится к критически важным сервисам и где счёт абонентов идёт на тысячи. Это службы общественной безопасности, метрополитены и железные дороги, аэропорты, морские порты, нефтегазовые и горнодобывающие предприятия, крупная энергетика.

Модульная конструкция и запас по несущим оправдывают себя на объектах, которые растут этапами. Сеть начинают с одной площадки и одного шкафа, дальше добавляют модули и площадки, доводя систему до масштабов региона без замены платформы.

Комплектация

• Приёмопередающие модули CHU
• Контроллер базовой радиостанции BSCU
• Блоки питания PSU
• Вентиляционные блоки FAN
• Разделительный блок DIU
• Блок объединения COM
• Маршрутизатор
• Шкаф 29U или 42U
