Hytera DS-6211

Транкинговая базовая радиостанция Hytera DS-6211 для сетей DMR Tier III

Hytera DS-6211 транкинговая базовая радиостанция стандарта DMR Tier III для систем Trunking Lite в модульном исполнении. Данная модель собрана из отдельных приёмопередающих блоков, контроллера, источников питания и распределительной части, состав которых подбирают под задачу, при этом ёмкость наращивают установкой дополнительных модулей в тот же шкаф. Действующая сеть DMR Tier II или XPT переходит на эту платформу без замены абонентского парка.

Радиостанция Hytera DS-6211 закрывает диапазон VHF 136-174 МГц и диапазоны UHF 350-400, 400-470, 450-520 и 806-941 МГц. Один шкаф несёт от 1 до 8 несущих, то есть отдельных частотных каналов с двумя временными слотами каждый. Предельная ёмкость шкафа доходит до 24 позиций. Выходная мощность регулируется в пределах 5-50 Вт и снижается до 35 Вт в диапазоне 806-941 МГц. Статическая чувствительность приёмного тракта 0,28 мкВ соответствует -118 дБм при коэффициенте битовых ошибок не хуже 5 процентов. Занимаемая полоса не превышает 8,5 кГц при 99 процентах излучаемой мощности.

Сеть без выделенного сервера объединяет до 5 базовых радиостанций и до 20 несущих, работая в транкинговом режиме самостоятельно. Централизованная схема Hytera DS-6211 поднимает эти цифры до 50 радиостанций и 200 каналов. Один центр коммутации обслуживает до 10 000 абонентов, связка из 128 центров доводит абонентскую базу до миллиона. Групповой вызов внутри одного центра устанавливается быстрее 300 мс, при этом стык с телефонной сетью даёт 120 направлений на шлюз при четырёх потоках E1 и 30 при одном.

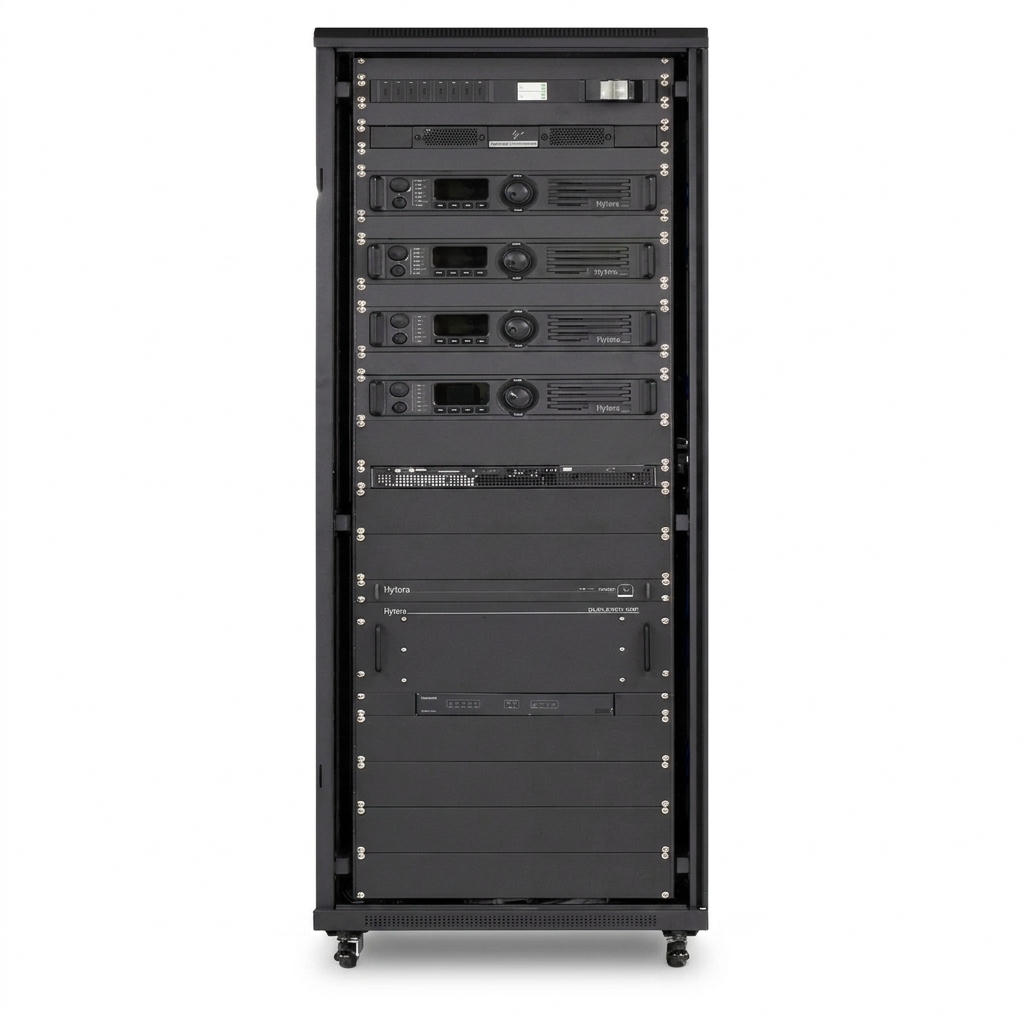

Шкаф на 13U размерами 675х600х600 мм рассчитан на 2 несущие, исполнение на 37U габаритами 1750х600х600 мм принимает вдвое больше. Модульная сборка Hytera DS-6211 позволяет заказать оборудование под конкретное число каналов и достроить её позже. Рабочая температура лежит в пределах от -15 до +35 градусов, предельная от -30 до +60, складская от -40 до +85. Синхронизацию ведут по спутниковой системе GPS и по протоколу точного времени, что удерживает узлы сети в общем такте.

Питание базовой радиостанции Hytera DS-6211 подают от шины 48 В постоянного тока либо от сети 220 В переменного тока. Потребление зависит от набора модулей и не превышает 600 Вт на двух несущих, 1200 Вт на четырёх и 2400 Вт на восьми. По ним подбирают мощность источника бесперебойного питания и нагрузку на вентиляцию помещения. Наработка на отказ достигает 100 000 часов при среднем времени восстановления 30 минут, из этой пары величин считают готовность узла связи.

Доступные функции

Голосовые сервисы

• Индивидуальный и групповой вызов покрывают повседневный обмен между абонентами и сменами, включая полнодуплексный режим без нажатия тангенты
• Позднее подключение впускает опоздавшего абонента в идущий групповой разговор, что снимает повторные вызовы
• Экстренный вызов занимает канал вне очереди и доводит тревогу до диспетчера при аварии или угрозе жизни
• Приоритет вызова и очередь распределяют ресурс, когда все каналы заняты, пропуская вперёд срочные обращения
• Групповой вызов с резервированием удерживает канал за подразделением на время ответственной операции
• Общий вызов сводит все группы сети в один канал оповещения
• Выход на телефонную сеть общего пользования и на офисную АТС связывает абонентов радиосети с городскими номерами

Передача данных

• Текстовые и статусные сообщения передают задания и отчёты о ходе работ без выхода в эфир голосом
• Определение местоположения ведёт учёт положения абонентов и открывает контроль маршрутов транспорта
• Аварийная сигнализация доводит сигнал бедствия до диспетчера и до заданной группы одновременно

Работа сети

• Гибридный режим MPT и DMR держит оба стандарта на одном узле, что растягивает переход на новую сеть во времени
• Режим транкинга Simulcast позволяет всем узлам сети излучать на одних частотах и экономит частотный ресурс
• Шлюзы к телефонной сети, к сетям MPT, TETRA и к конвенциональным сетям DMR сохраняют связь с унаследованным оборудованием
• Работа в нескольких частотных диапазонах внутри одной системы снимает ограничение по выделенным полосам
• Группа сканирования и расширенная группа позволяют абоненту следить за несколькими направлениями сразу

Отказоустойчивость и резервирование

• Резервирование контроллера базовой радиостанции, главного канала управления и блоков питания снимает единичные точки отказа
• Многоуровневая отказоустойчивость переводит сеть на сокращённую ёмкость вместо полной остановки связи
• Местное и географическое резервирование центра коммутации подхватывает обслуживание при отказе основного узла

Настройка и обслуживание

• Система сетевого управления собирает топологию, настройку, учёт неисправностей и статистику в одно рабочее место
• Обновление по эфиру доставляет прошивки и настройки на рации без сбора парка на складе
• Поддержка протокола SNMP встраивает оборудование в действующую систему мониторинга предприятия
• Открытые интерфейсы AIS и API позволяют подключить собственную диспетчерскую программу или систему учёта
• Несколько схем набора номера сохраняют привычный порядок вызова при переходе с прежней системы

Команды на рацию

• Прослушивание обстановки включает микрофон рации по команде диспетчера для оценки положения дел на объекте
• Проверка серийного номера и аутентификация закрывают доступ рациям, которых нет в системе
• Временная и полная блокировка выводит из сети потерянный или похищенный терминал, а восстановление возвращает его в работу
• Сквозное шифрование закрывает переговоры от прослушивания посторонними

Диспетчеризация при подключении диспетчерской системы

• Диспетчерское рабочее место ведёт связь, управление абонентами и разбор обстановки с одного экрана, включая планшет
• Работа с картой показывает положение абонентов и воспроизводит маршруты за смену
• Запись переговоров сохраняет голос и сообщения по всей сети и открывает поиск через браузер
• Резервирование диспетчерской части удерживает управление при отказе основного рабочего места

Сферы применения

Базовую радиостанцию Hytera DS-6211 берут на объектах со средним числом абонентов, где нужен полноценный транкинг, но не требуется сеть масштаба региона. Это транспорт с автобусными парками, такси, аэропортами и портами, энергетика с нефтехимией, шахтами и металлургией, коммунальное хозяйство и лесное хозяйство.

Коммерческие объекты составляют вторую группу, гостиницы, супермаркеты, стройки и парки, где сеть держится на одной площадке при среднем числе раций. Модульная сборка оправдывает себя, когда объект растёт этапами и сеть достраивают по мере роста числа абонентов.

Комплектация

• Приёмопередающие модули RD98XS
• Контроллер базовой радиостанции
• Блок питания
• Блок распределения питания
• Разделительный блок
• Дуплексер
• Блок объединения
• Маршрутизатор
• Шкаф 13U или 37U
