Hytera DS-6250S

Транкинговая базовая радиостанция Hytera DS-6250S для сетей DMR Tier III

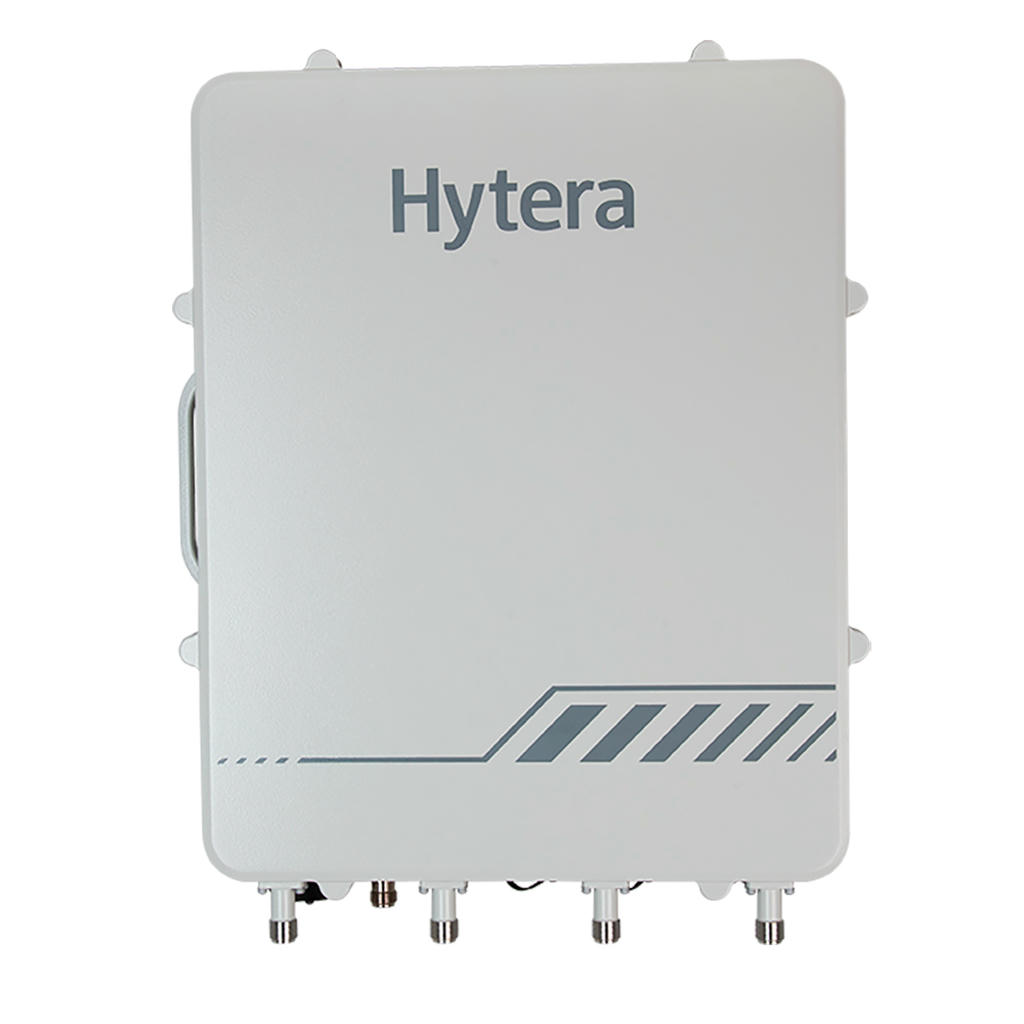

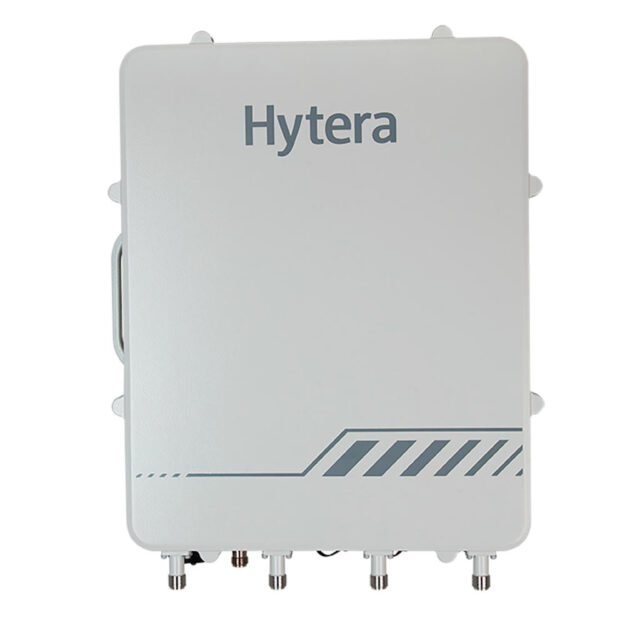

Hytera DS-6250S транкинговая базовая радиостанция стандарта DMR Tier III в моноблочном исполнении Cube. Данная модель построена на программно определяемом радио и многонесущей архитектуре, при которой рабочие частоты, выходная мощность и число несущих задаёт конфигурация вместо набора плат. Все узлы собраны в одном корпусе, что снимает необходимость строить отдельную аппаратную и даёт готовность к работе сразу после подачи питания.

Радиостанция Hytera DS-6250S закрывает диапазон VHF 136-174 МГц и диапазоны UHF 400-470, 350-420 и 415-470 МГц, причём рабочая частота сдвигается в пределах 5 МГц для UHF и 2 МГц для VHF. Один блок поднимает от 1 до 8 несущих в UHF и от 1 до 4 в VHF, то есть отдельных частотных каналов, каждый из которых делится на два временных слота. Выходная мощность уступает место ёмкости и доходит до 50 Вт на двух каналах UHF, 25 Вт на четырёх и 10 Вт на восьми. В VHF те же ступени приходятся на один, два и четыре канала. Чувствительность приёмного тракта 0,18 мкВ соответствует -122 дБм при коэффициенте битовых ошибок не хуже 5 процентов. Приём построен по схеме 4R, для VHF 2R. Дополнительное усиление 3-4 дБ в восходящей линии даёт прирост зоны обслуживания примерно наполовину.

Расстояние между каналами составляет не менее 50 кГц против традиционных 250 кГц у прежних поколений, что вчетверо плотнее укладывает передатчики в выделенную полосу. Объединение трёх модулей поднимает ёмкость площадки до 24 несущих. Одна базовая радиостанция Hytera DS-6250S обслуживает до 500 абонентов, при этом внешние подключения выведены на медный и оптический порты. В сеть вместе с ней входят центры мобильной коммутации MSO, блоки управления BSCU и служебные каналы.

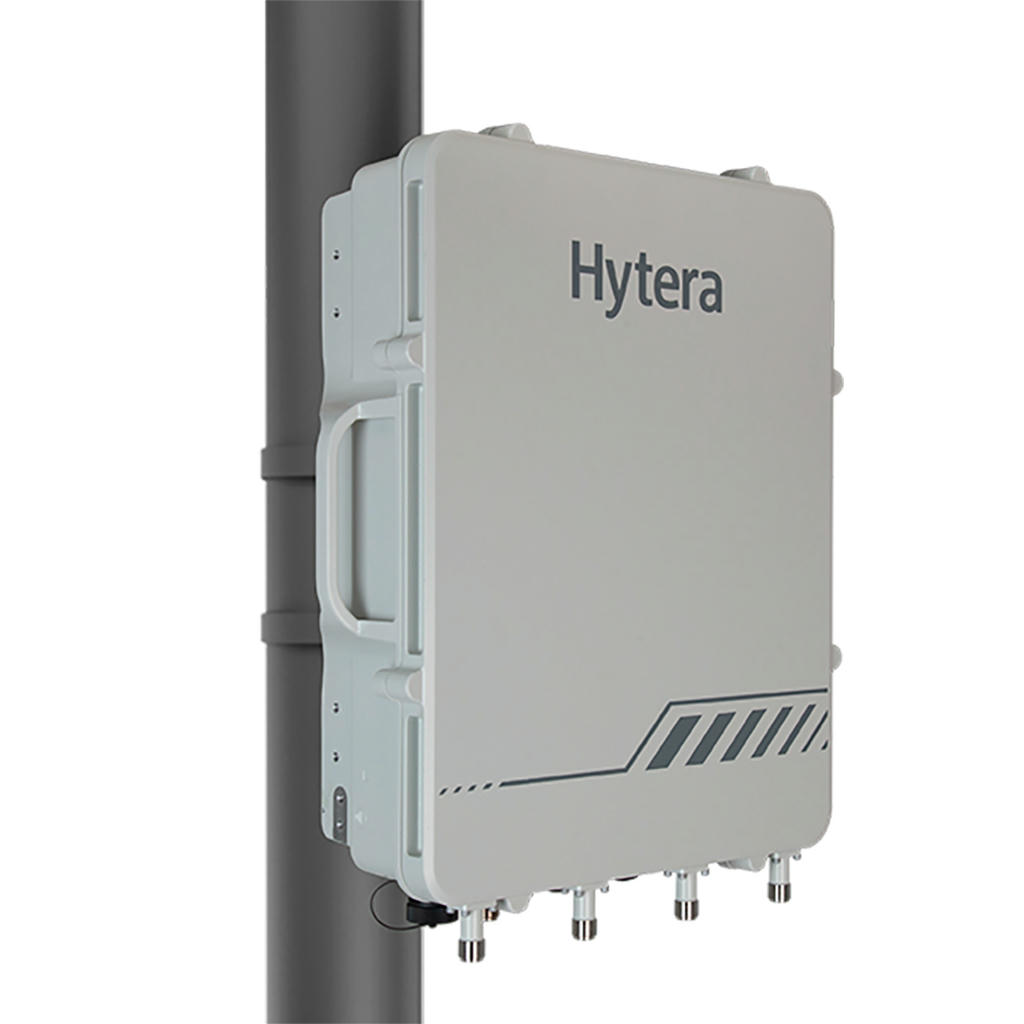

Корпус Hytera DS-6250S размерами 447х357х125 мм весит не более 16,7 кг при объёме меньше 20 литров, что переводит монтаж в разряд ручных работ. Крепление предусмотрено на стену, мачту, шкаф, автомобиль и прицеп, причём вынос на верхнюю отметку дополнительно сокращает потери в фидере и разъёмах. Защита IP68 вместе со стойкостью к ветру 240 км/ч и молниезащитой 20 кА допускает открытую установку без укрытия. Рабочая температура лежит в пределах от -40 до +55 градусов, складская от -40 до +85, влажность допустима до 100 процентов.

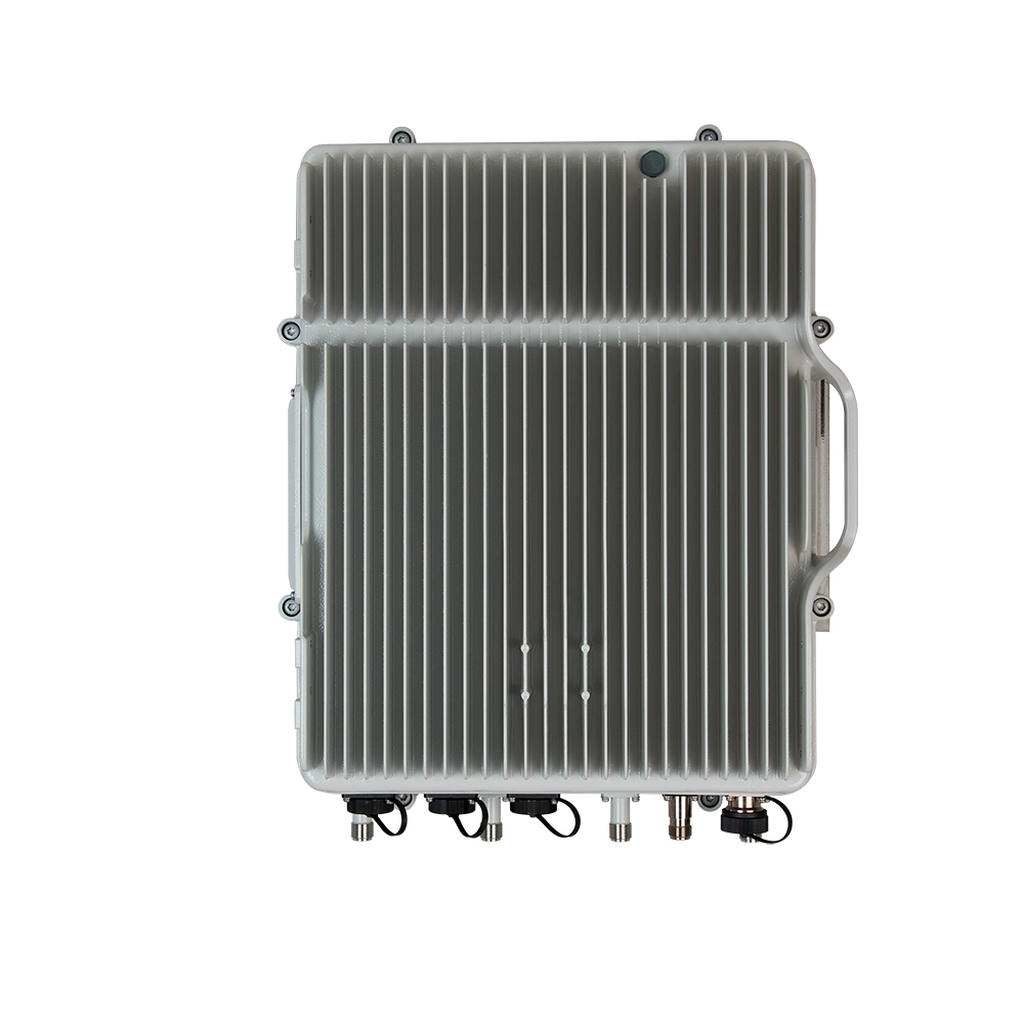

Питание базовой радиостанции Hytera DS-6250S подают от источника 48 В постоянного тока либо от сети 220 В через преобразователь. Потребление не превышает 350 Вт в UHF и 250 Вт в VHF, что составляет около трети от расхода шкафных моделей и напрямую уменьшает число аккумуляторов в резерве. Тепло отводит радиатор лопастного профиля, вентиляторов и воздуховодов в конструкции нет, из-за чего наработка на отказ достигает 100 000 часов и более.

Доступные функции

Работа сети

• Разнесённый приём собирает сигнал абонента с нескольких антенн и вытягивает связь там, где одиночный тракт уже теряет носимую рацию
• Режим транкинга Simulcast позволяет соседним узлам излучать на одних частотах, что упрощает частотное планирование при уплотнении сети
• Установка на верхней отметке мачты убирает из тракта десятки метров фидера вместе с потерями, которые съедают мощность передатчика
• Синхронизация по спутниковым системам и по протоколу точного времени удерживает узлы в общем такте, без чего Simulcast и переход абонента не работают
• Служебные каналы и блоки управления распределяют ресурс между разговорными группами и пропускают срочный вызов вперёд очереди
• Работа в системах Trunking Lite и Trunking Pro оставляет выбор архитектуры за заказчиком, от одного узла до сети с несколькими центрами коммутации
• Совместная сеть с базовыми радиостанциями старших моделей достраивает действующую систему, вместо того чтобы менять её целиком

Отказоустойчивость и резервирование

• Горячее резервирование держит второй модуль наготове и переводит на него нагрузку после отказа основного, без участия дежурной смены
• Многоуровневое устранение неисправностей сохраняет связь при отказе узлов сети, переводя узел на сокращённую ёмкость вместо остановки
• Резервирование источников питания и диспетчерских систем закрывает два уязвимых места, обрыв электроснабжения и потерю рабочего места оператора

Настройка и обслуживание

• Программная настройка меняет рабочие частоты, выходную мощность и число несущих без выезда на объект и без закупки оборудования
• Каскадирование модулей наращивает ёмкость узла по мере роста числа абонентов, причём действующая часть сети продолжает работать

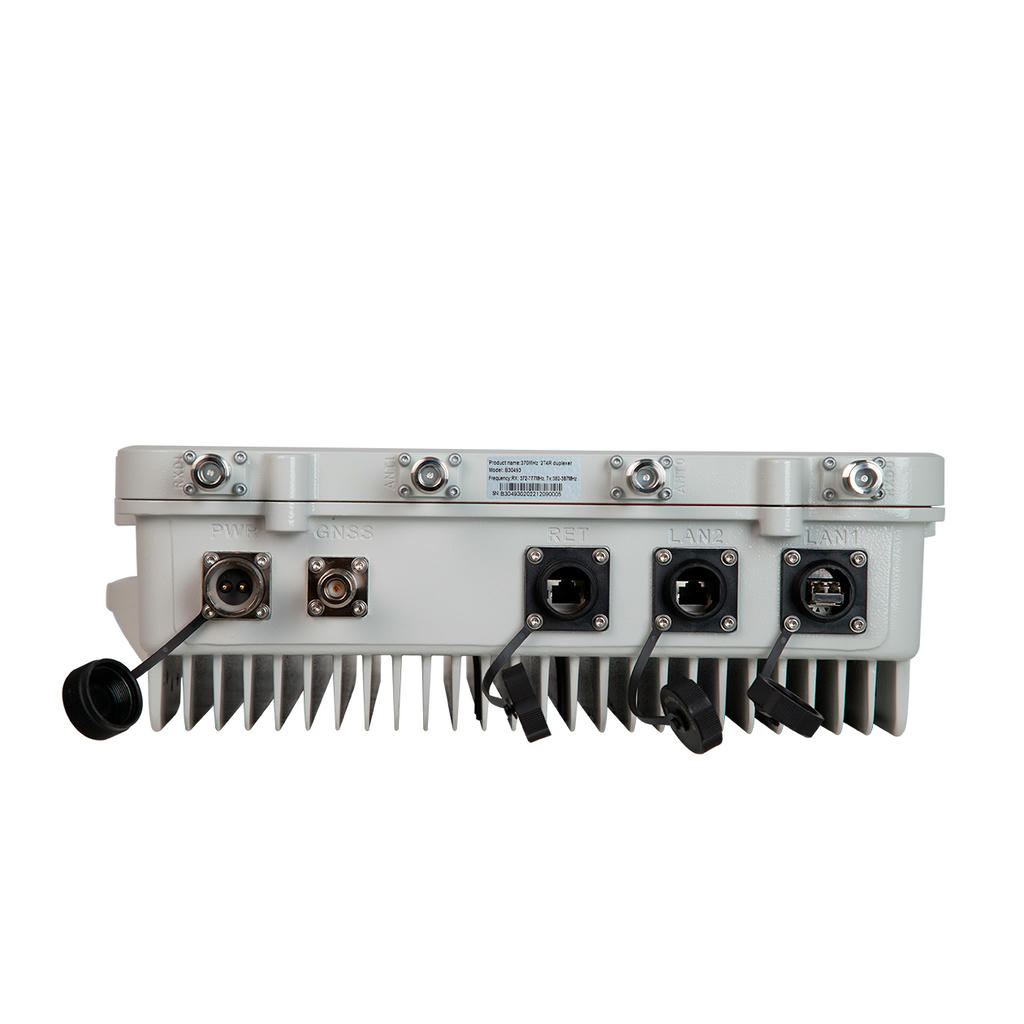

• Проводное соединение по медному и оптическому порту связывает модули между собой и принимает внешние беспроводные линки там, где кабель не проложить
• Пассивное охлаждение радиатором снимает с объекта кондиционер вместе с его расходом энергии и регламентным обслуживанием

Диспетчеризация при подключении диспетчерской системы

• Голосовая диспетчеризация выводит переговоры на рабочее место оператора и показывает положение абонентов на карте объекта
• Запись голоса сохраняет переговоры по каналам сети и даёт материал для разбора происшествий за прошедший период

Сферы применения

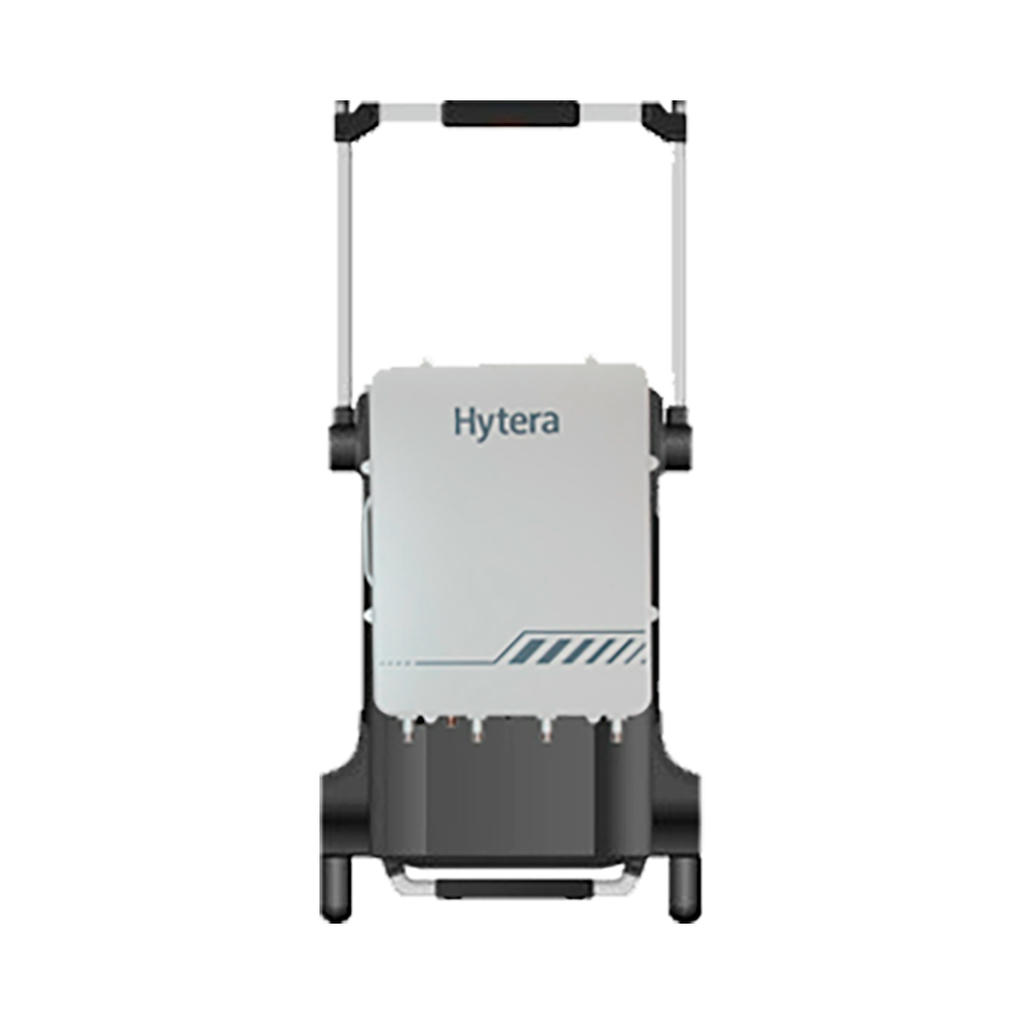

Базовую радиостанцию Hytera DS-6250S берут там, где сеть разворачивают быстро и без строительства аппаратной. Моноблок поднимают на существующую мачту, вешают на стену здания или везут на прицепе к месту работ. Такая схема закрывает связью массовые мероприятия, аварийные и ремонтные работы, сезонные площадки и удалённые объекты без подготовленной инфраструктуры.

Стойкость к открытой установке и широкий температурный диапазон открывают дорогу в горнодобывающую отрасль, энергетику, на транспорт, в порты и на протяжённые линейные объекты. Вторая типовая задача, это устранение зон молчания в действующей сети, когда крупную базовую радиостанцию ставить негде или невыгодно.

Комплектация

• Базовая радиостанция Hytera DS-6250S
