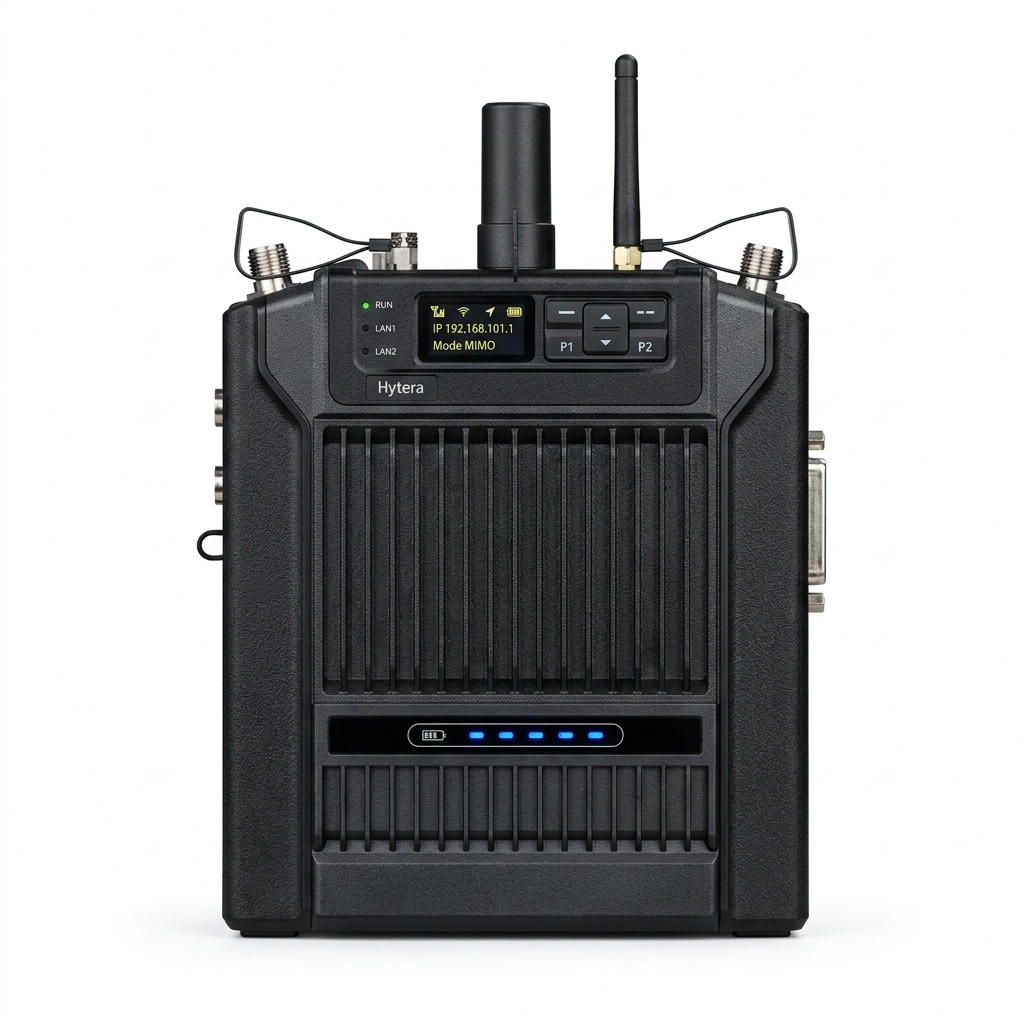

Hytera E-mesh580P

Портативный узел Hytera E-mesh580P с сетью на 32 узла

Hytera E-mesh580P портативный широкополосный узел самоорганизующейся сети WANET, построенный на программно определяемом радио и рассчитанный на переноску в рюкзаке. Устройство поднимает и держит канал передачи голоса и данных между расчётами, у которых нет ни сотового покрытия, ни проводных линий. Узлы связываются напрямую друг с другом и собирают одноранговую сеть до 32 устройств, где маршруты строятся автоматически или задаются вручную.

Штатные исполнения закрывают полосы 512-582 МГц и 1420-1520 МГц, а частоты под конкретную задачу задают отдельным заказом, что позволяет вписать сеть в выделенный ведомственный ресурс. Архитектура программно определяемого радио отвечает за широкий набор схем демодуляции и высокую чувствительность приёмного тракта, за счёт чего линк держится при слабом сигнале. Пропускная способность Hytera E-mesh580P достигает 100 Мбит/с на одном пролёте и сохраняет 16 Мбит/с на восьмом, и эти значения определяют глубину цепочки под конкретный поток. Режим MIMO при рабочей полосе 20 МГц даёт свыше 95 Мбит/с и включается там, где электромагнитная обстановка стабильна. Обычный режим при той же полосе 20 МГц держит свыше 45 Мбит/с, что позволяет сохранить связь при меняющейся помеховой обстановке. Агрегация несущих складывает две полосы по 10 МГц и даёт свыше 45 Мбит/с, а на двух полосах по 20 МГц свыше 95 Мбит/с, и этот режим включают при сильных помехах или когда сплошной полосы в эфире нет.

Питание в Hytera E-mesh580P идёт от съёмной батареи, заряда которой хватает на 14 часов работы. Батарейный блок фиксируется защёлкой и снимается сдвигом, а пять светодиодов на нём показывают остаток заряда с шагом 20%. Сетевой адаптер принимает переменный и постоянный ток и заряжает батарею как отдельно, так и прямо на устройстве. Выход 12 В постоянного тока позволяет запитать другие устройства, когда заряженной батареи на всех не хватает.

Корпус выполнен из композитных материалов и рассчитан на полевое использование и переноску. Управление собрано вокруг OLED-дисплея, светодиодного индикатора и звукового сигнала, рядом расположены клавиши: включения, меню, навигации, возврата и две программируемые P1 и P2. На панелях выведены антенные входы: РЧ, GNSS, UE, WLAN и Bluetooth, интерфейс Ethernet, порт данных, аудиогнездо и гнездо питания, а также интерфейсы USB и HDMI. Слоты SIM и TF закрыты крышкой на четырёх винтах в нижней части Hytera E-mesh580P. Ручка привинчивается к задней стороне и служит и для переноски, и для установки на рюкзак или на треногу.

Класс защиты IP67 закрывает электронику от пыли и выдерживает кратковременное погружение в воду, что допускает работу под дождём и в пыли. Рабочая температура от -30 до +55 °C охватывает зимние выезды и летнюю жару без дополнительного подогрева или обдува. Уход за Hytera E-mesh580P сводится к сухой чистке безворсовой тканью или щёткой, клавиши и поверхность после долгой работы протирают нейтральным средством, пятновыводители, спирт, аэрозоли и составы на масляной основе применять нельзя.

Доступные функции

• Одноранговая сеть на базе 4G LTE и 5G NR объединяет до 32 узлов
• Автоматическая и ручная маршрутизация позволяют либо доверить выбор пути устройству, либо жёстко задать цепочку под план работ
• Автоматический выбор частоты и динамическая перестройка уводят линк с занятого участка спектра без вмешательства оператора
• Групповые голосовые вызовы ведутся прямо с устройства, отдельная радиостанция для переговоров не нужна
• Режим VoicePTT включается в настройках устройства и отвечает за голосовой обмен
• Точка доступа WLAN позволяет другим устройствам подключиться к сети по имени SSID и обмениваться данными
• Bluetooth включается в настройках, список подключённых устройств виден на экране состояния
• Модем 4G с установленной SIM-картой выводит голос и данные в сотовую сеть и связывает удалённые группы
• Режим HybridNet передаёт данные по оптическому кабелю, когда два и более устройства соединены оптикой
• Выход 12 В постоянного тока запитывает соседний узел от этого устройства
• Режим Endurance включается в настройках, при его работе на экране появляется отдельный значок
• Спутниковое позиционирование по GNSS показывает фактическую расстановку узлов и состояние определения координат на экране
• Удалённая настройка через систему сетевого управления по Telnet избавляет от подъёма к установленному узлу
• Аутентификация, программно-аппаратное шифрование и белый список закрывают сеть от посторонних устройств
• Карта TF отвечает за защиту голосового трафика и данных
• Открытые программные интерфейсы позволяют разработать надстройки под задачи конкретной отрасли
• Две программируемые клавиши P1 и P2 назначаются на меню, состояние устройства, настройки или журнал аварий
• Журнал аварийных сообщений и экран состояния показывают MAC-адрес, серийный номер, версию программного обеспечения, IP-адрес, имя узла, режим работы, частоту и список соседних устройств
• Сброс к заводским настройкам и выбор языка интерфейса выполняются с клавиатуры устройства

Сферы применения

Частотные диапазоны 512-582 МГц и 1420-1520 МГц вместе с заказными частотами позволяют развернуть собственный широкополосный канал там, где публичные сети недоступны или их использовать нельзя. Hytera E-mesh580P используется службами экстренного реагирования, аварийными бригадами и подразделениями охраны, поскольку сеть поднимается силами расчёта и не требует ни мачт, ни кабельных трасс.

Переноска в рюкзаке, автономное питание и прямая связь узлов между собой снимают привязку к стационарной инфраструктуре. Устройство используется на выездах в поле и на объектах временного строительства, где канал нужен на несколько дней, в подземных сооружениях и за препятствиями, разрывающими прямую видимость, а также в движущихся группах, где узлы едут вместе с расчётом и цепочка перестраивается на ходу.

Комплектация

• Устройство Hytera E-mesh580P
• Аккумуляторный блок
• Антенны РЧ, GNSS, UE и WLAN
• Ручка для переноски с крепёжными винтами
• Сетевой адаптер
• Кабель передачи данных с авиационным разъёмом на Ethernet
