Hytera E-pack200

Ретранслятор Hytera E-pack200 в носимом исполнении для сети Ad-Hoc на 31 узел с защитой IP67

Hytera E-pack200 портативный двухканальный ретранслятор стандарта ETSI DMR Tier II разворачивается силами одного расчёта без стационарной инфраструктуры. Ретранслятор принимает вызов абонентской радиостанции и передает его на второй частоте, связывая группы, которые напрямую друг друга не слышат. Отдельные узлы соединяются по радиоканалу в самоорганизующуюся сеть ёмкостью 31 устройство, где трафик идёт по цепочке от одного узла к другому.

Модель выпускается в трёх исполнениях на 136-174 МГц, 350-400 МГц и 400-470 МГц, и выбор участка спектра определяет, что важнее на объекте, дальность на открытой местности или проникновение внутрь застройки. Мощность каждого канала регулируется ступенями 1 Вт, 5 Вт и 10 Вт при суммарной отдаче до 20 Вт, что позволяет сжать зону до одного здания или растянуть её на весь участок работ. Два канала в Hytera E-pack200 ретранслируют сигнал одновременно оперативный и общим, которые не смешиваются между собой. Чувствительность -122 дБм при коэффициенте битовых ошибок 5% задаёт границу, за которой абонент перестаёт быть слышен. Стабильность частоты 0,5 ppm удерживает несущую при нагреве и старении в узких пределах, что сохраняет стык с действующей сетью. Избирательность по соседнему каналу не менее 60 дБ при разносе 12,5 кГц вместе с блокировкой 84 дБ определяет, как приём переносит соседство мощных передатчиков на общей площадке.

Питание в Hytera E-pack200 подаётся от встроенного литий-ионного аккумулятора с рабочим напряжением 14,4 В, что избавляет расчёт от поиска розетки на месте развёртывания. Запас 144 Вт·ч даёт около 9 часов работы при комнатной температуре, и смены хватает на полный оперативный период. Сеть переменного тока принимается в пределах от 90 до 264 В, что позволяет подключиться к любой бытовой или промышленной розетке без подбора адаптера. Вход постоянного тока рассчитан на напряжение 11,4-16,8 В и стыкуется с бортовой сетью автомобиля или с солнечной панелью. Ток не превышает 1 А в дежурном режиме и 10 А на передаче, и по этим значениям подбирают при необходимости генератор.

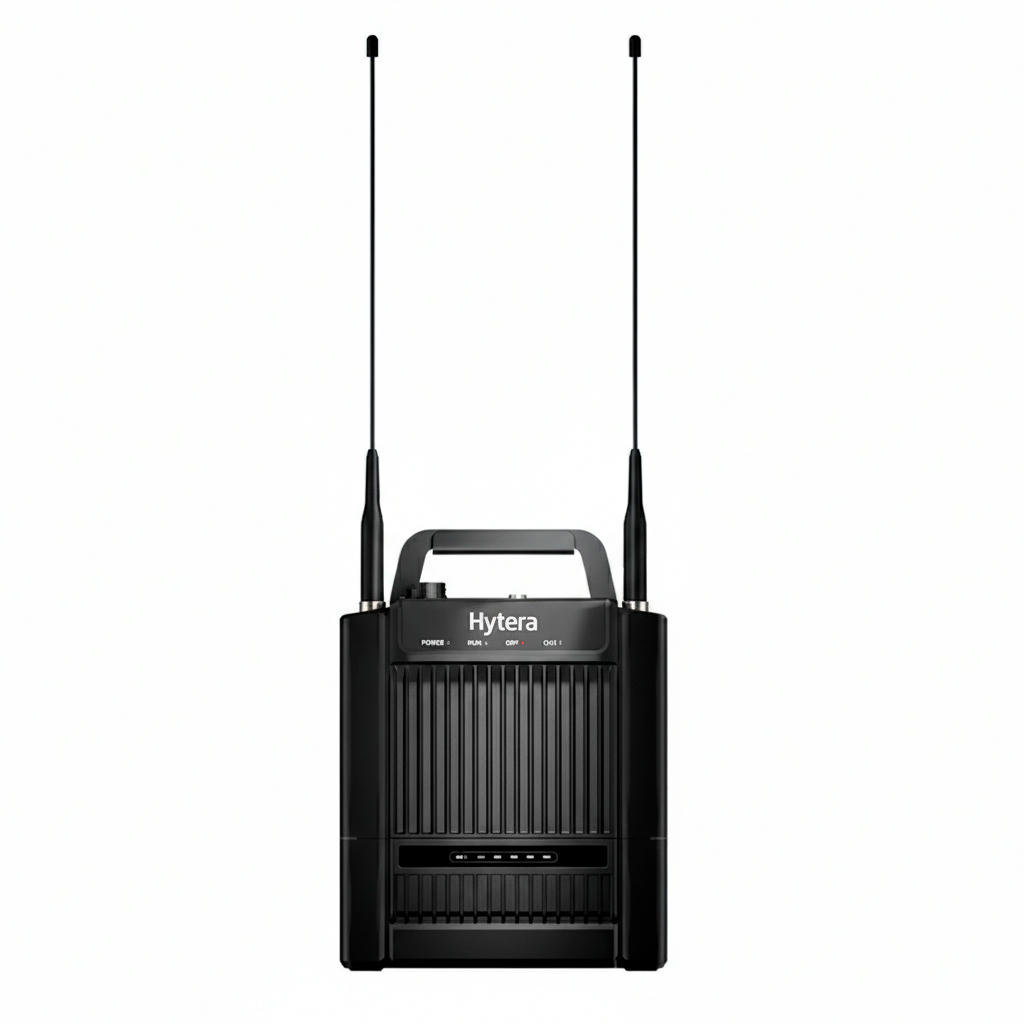

Корпус Hytera E-pack200 отлит из алюминиевого сплава и несёт рёбра радиатора большой площади, которые отводят тепло при длительной передаче. Пластиковые накладки по бокам удерживают ретранслятор в руке и смягчают удары при переноске. Габариты 211 x 62 x 235 мм и масса 3,1 кг рассчитаны на переноску одним человеком в рюкзаке вместе с остальным снаряжением. Две узкополосные антенны вынесены наружу, а антенны LTE, WLAN и спутникового приёмника убраны внутрь, что сохраняет компактность в походном положении. Батарейный отсек закрывается замком push-pull и открывается без инструмента, а отдельная кнопка выводит остаток заряда на индикатор. Антенный тракт согласован на 50 Ом и стыкуется со штатными штыревыми излучателями напрямую.

Защита корпуса по классу IP67 закрывает электронику от пыли и выдерживает кратковременное погружение, что важно при работе под дождём и в задымлении с проливом воды. Стойкость по военному стандарту MIL-STD-810 C/D/E/F/G подтверждена испытаниями на удар, вибрацию и влажность и допускает переброску автотранспортом и вертолётом. Рабочая температура от -30 до +60 °C охватывает и зимнее дежурство, и летний зной, а хранение допускается в пределах от -40 до +85 °C. Устойчивость к электростатическому разряду отвечает IEC 61000-4-2 уровня 4 с испытанием 8 кВ контактным способом и 15 кВ по воздуху, что защищает входные цепи Hytera E-pack200 при обслуживании в сухом помещении.

Доступные функции

• Запуск сети одним нажатием поднимает независимую радиосеть сразу после включения питания, без настройки на месте и без проводных магистралей
• Самоорганизующаяся сеть Ad-Hoc объединяет до 31 узла в цепочку, ячеистую или смешанную топологию и закрывает мёртвые зоны в тоннелях, подземных сооружениях и высотной застройке
• Динамическая топология перестраивает маршруты при перемещении узлов, связь сохраняется, когда ретрансляторы едут на транспорте или переносятся расчётами
• Равноправие узлов в одноранговой сети позволяет любому ретранслятору войти в сеть или покинуть её, не останавливая работу остальных
• Технология IP Multisite Connect связывает ретрансляторы между собой и строит одночастотные и разночастотные сегменты сети на большой территории
• Резервный канал LTE с установленной SIM-картой продолжает ретрансляцию вызовов и данных при отказе наземной сети PMR и открывает доступ к системе диспетчеризации
• Спутниковое позиционирование передаёт координаты узла с заданной периодичностью и показывает диспетчеру фактическую расстановку сети на карте
• Совместная работа с системой командования и диспетчеризации выводит на карту положение и состояние абонентских радиостанций и принимает сигналы тревоги
• Удалённое управление через систему сетевого администрирования показывает топологию сети и уровень принимаемого сигнала RSSI по каждому узлу в реальном времени
• Беспроводное программирование по WLAN меняет настройки без кабеля и сокращает простой техники в поле
• Аппаратное и программное шифрование вместе с проверкой подлинности закрывают переговоры и служебный обмен от посторонних
• Временная или постоянная блокировка с диспетчерского пульта прекращает работу утраченного ретранслятора и закрывает ему доступ к сети
• Настройка произвольных частот внутри предустановленного диапазона экономит канальный ресурс при плотном радиопланировании
• Подключение абонентских радиостанций к цифровым транкинговым, цифровым и аналоговым конвенциональным системам сводит разнородные сети в единую систему связи
• Открытый программный интерфейс позволяет разработать надстройки под задачи конкретной отрасли

Сферы применения

Три частотных исполнения позволяют подобрать Hytera E-pack200 под условия объекта. Диапазон VHF даёт наибольшую дальность на открытой местности и подходит лесной охране, горноспасателям и коммунальным бригадам на протяжённых сетях. Диапазон UHF проходит внутрь зданий и подземных сооружений, где длинная волна теряется, и закрывает этажи высотных домов, тоннели метрополитена и подземные паркинги, а участок 350-400 МГц отведён ведомственным системам и встраивается в действующие сети силовых структур.

Носимая конструкция, автономное питание и сборка сети по радиоканалу снимают привязку к стационарным объектам и электросети. Ретранслятор берут на тушение крупных пожаров, на ликвидацию последствий стихийных бедствий, на охрану первых лиц и массовых мероприятий, на сопровождение транспортных колонн и на полевые выезды, где штатная сеть связи перегружена или разрушена.

Комплектация

• Ретранслятор Hytera E-pack200
• Литий-ионный аккумулятор 144 Вт·ч
