Hytera E-pole200

Ретранслятор Hytera E-pole200 во всепогодном исполнении для сети Ad-Hoc на 31 узел

Hytera E-pole200 стационарный двухканальный ретранслятор стандарта DMR Tier II во всепогодном исполнении и крепится на опору освещения или на стену здания. Ретранслятор принимает вызов абонентской радиостанции и передаёт его на второй частоте, связывая группы друг с другом. Узлы соединяются между собой по радиоканалу и собираются в многозвенную сеть ёмкостью 31 устройство, обходясь без оптики, радиорелейных пролётов и прочих проводных магистралей.

Данная модель производится в трёх частотных диапазонах 136-174 МГц, 350-400 МГц и 400-470 МГц, и выбор частоты определяет, что важнее на объекте, дальность по открытому пространству или проникновение внутрь застройки. Каждый из двух каналов передаёт сигнал с мощностью 1 Вт, 5 Вт или 10 Вт при суммарной отдаче до 20 Вт, чего при установке узла на высоте хватает на перекрытие более 50 км. Два канала Hytera E-pole200 ретранслируют голос одновременно, и две группы работают каждая на своей частоте без очереди в эфире. Чувствительность -122 дБм при коэффициенте битовых ошибок 5% задаёт границу, за которой абонент перестаёт быть слышен. Стабильность частоты 0,5 ppm удерживает несущую при нагреве и затухании в узких пределах, что сохраняет связь с действующей сетью. Избирательность по соседнему каналу не менее 60 дБ при разносе 12,5 кГц вместе с блокировкой 84 дБ определяет, как приём переносит соседство мощных передатчиков на общей мачте.

Питание в Hytera E-pole200 осуществляется по постоянному току напряжением 48 В, ретранслятор подключается к тому же блоку питания, что и оборудование транкинговой базовой станции. Дежурный ток не превышает 1 А, что позволяет держать узел включённым круглосуточно. Ток передачи растёт от 1,5 А на ступени 1 Вт до 2 А на 5 Вт и 2,5 А на 10 Вт, и по этим значениям подбирают сечение провода и запас источника. Устройство может принимать энергию от аккумуляторной сборки, от солнечной панели или от станционной шины минус 48 В, что снимает привязку к сетевому вводу на удалённой точке.

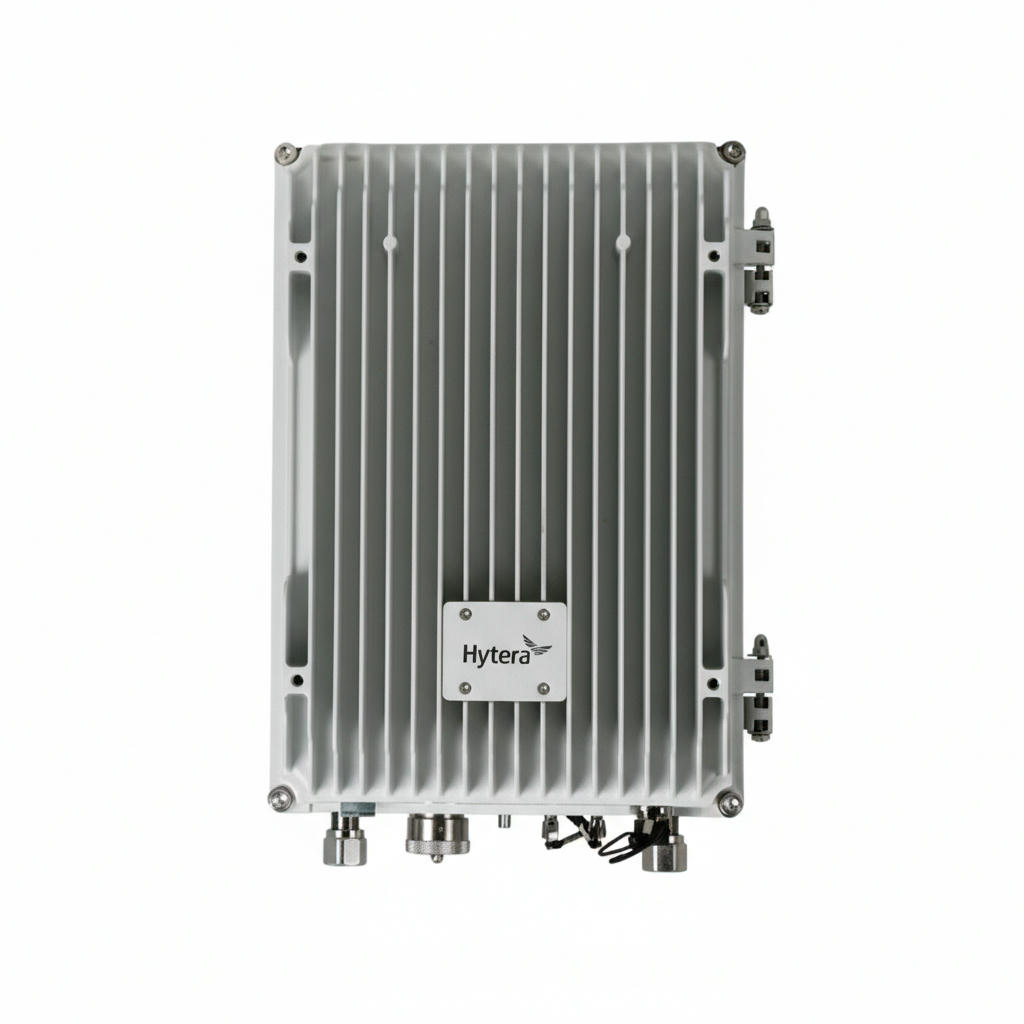

Литой корпус с развитыми рёбрами радиатора по всей боковой поверхности рассеивает тепло пассивно и рассчитан на постоянную работу под открытым небом. Габариты 330,9 x 238,0 x 138,2 мм и масса 5,2 кг позволяют поднять Hytera E-pole200 на опору силами двух монтажников. Крепление предусмотрено на мачту, на фонарный столб и на стену здания, что избавляет от аппаратной и подготовленной площадки. Два разъёма узкополосных антенн выведены на нижнюю панель, рядом стоят разъёмы антенн WLAN, GPS и LTE. Порт Ethernet на той же панели связывает узел с системой управления сетью по кабелю. Антенный тракт согласован на 50 Ом.

Герметизация по классу IP65 удерживает пыль снаружи, не пропуская её внутрь устройства, и выдерживает водяные струи с любого направления, чего достаточно для круглогодичной установки на улице. Испытания по MIL-STD-810 C/D/E/F/G на удар, вибрацию и влажность подтверждают работоспособность Hytera E-pole200 на мачте под ветровой нагрузкой и при использовании в автотранспорте. Рабочая температура от -30 до +60 °C и хранение от -40 до +85 °C допускают эксплуатацию в северных регионах и зимовку на неотапливаемом складе. Устойчивость к электростатическому разряду отвечает IEC 61000-4-2 уровня 4 с испытанием 8 кВ контактным способом и 15 кВ по воздуху, что защищает входные цепи при обслуживании в сухую погоду. Встроенный приёмник GPS определяет координаты узла с погрешностью менее 10 м, первое определение занимает менее 1 минуты после холодного старта и менее 1 секунды после горячего.

Доступные функции

• Автоматическое построение сети объединяет до 31 ретранслятора сразу после включения питания, без оптики, радиорелейных пролётов и ручной настройки топологии
• Отказ одного или нескольких узлов не останавливает сеть, соседние ретрансляторы перестраивают маршруты и продолжают обслуживать абонентов
• Совместимость с радиостанциями Hytera и сторонними терминалами DMR Tier 2 позволяет ставить узел в действующий парк без замены абонентского оборудования
• Поддержка ad-hoc устройств Hytera первого поколения даёт возможность расширять уже развёрнутую сеть, а не строить её заново
• Технология IP Multisite Connect связывает ретрансляторы между собой и строит одночастотные и разночастотные сегменты сети на большой территории
• Резервный канал LTE выводит узел на систему командования и диспетчеризации через публичную сотовую сеть, без ограничения по расстоянию
• Установленная SIM-карта расширяет сеть на большие удаления и открывает связь с абонентом мобильной сети
• Визуализированное управление сетью показывает топологию и напряжённость поля по каждому узлу в реальном времени
• Совместная работа с системой командования и диспетчеризации выводит на карту положение и состояние абонентских радиостанций и принимает сигналы тревоги
• Передача координат узла позволяет диспетчеру видеть фактическую расстановку сети на местности, устойчивое слежение обеспечивается при пяти видимых спутниках и уровне сигнала -130 дБм
• Беспроводное программирование по WLAN меняет настройки без кабеля и сокращает простой техники в поле
• Подключение абонентских радиостанций к цифровому транкингу, цифровым и аналоговым конвенциональным системам сводит разнородные сети в единую систему связи

Сферы применения

Три частотных исполнения позволяют подобрать Hytera E-pole200 под условия объекта. Диапазон VHF используется на лесных массивах, в горах и на протяжённых линейных объектах, где длинная волна огибает рельеф и растительность и даёт наибольшую дальность на открытой местности. Диапазон UHF используется в кварталах плотной застройки, на этажах высотных домов и в подземных сооружениях, где короткая волна отражается от стен и перекрытий и доходит туда, куда прямой сигнал не попадает, а участок 350-400 МГц отведён ведомственным системам и встраивается в действующие сети силовых структур.

Всепогодное исполнение, крепление на опору и питание от солнечной панели или аккумуляторной сборки снимают привязку к аппаратной и к электросети. Ретранслятор устанавливается на фонарных столбах в городе, где прокладка кабельной линии стоит дорого и занимает месяцы, на пожарных вышках и вершинах в лесу, где проводная линия уязвима перед огнём, вдоль загородных трасс без инфраструктуры, а также на карьерах, объектах энергетики и на охране протяжённых периметров, где сеть приходится растягивать вслед за фронтом работ.

Комплектация

• Ретранслятор Hytera E-pole200
• Монтажный комплект для установки на опору или стену
• Кабель питания
