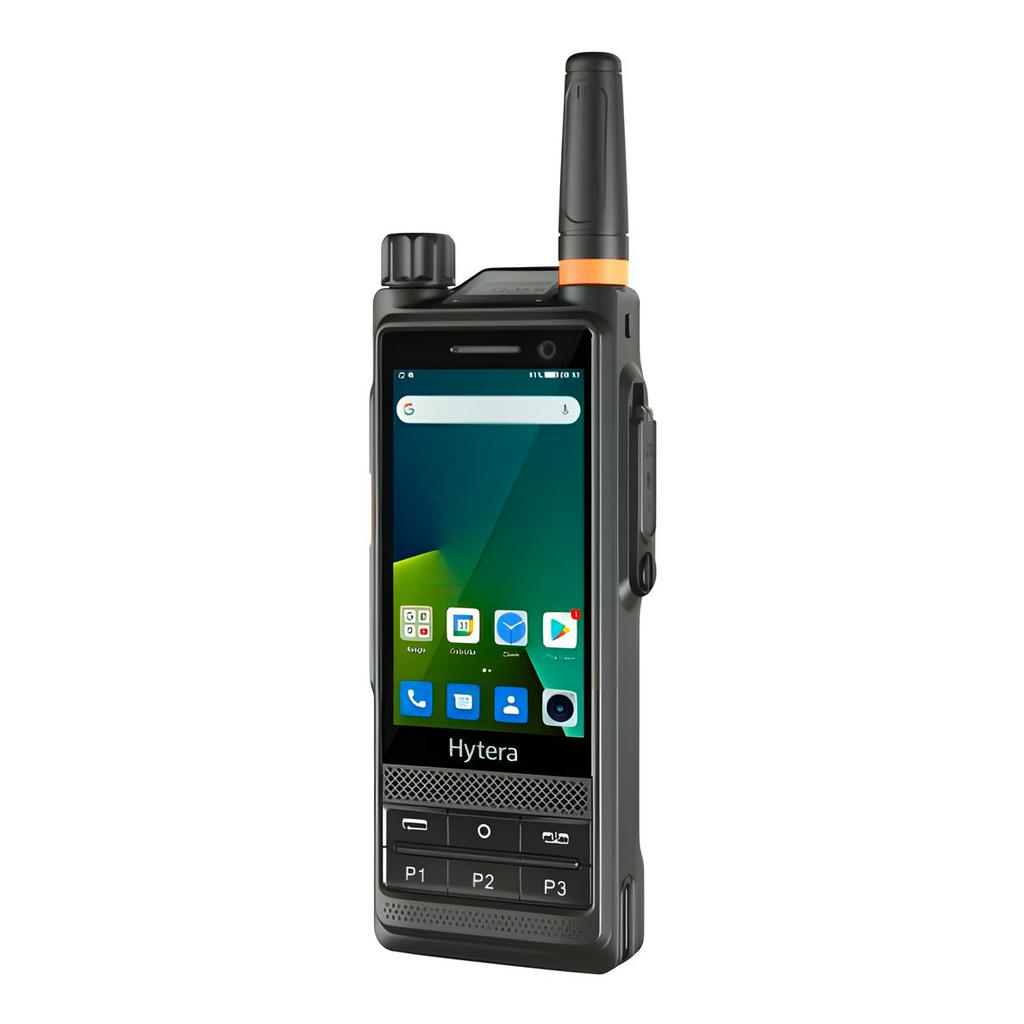

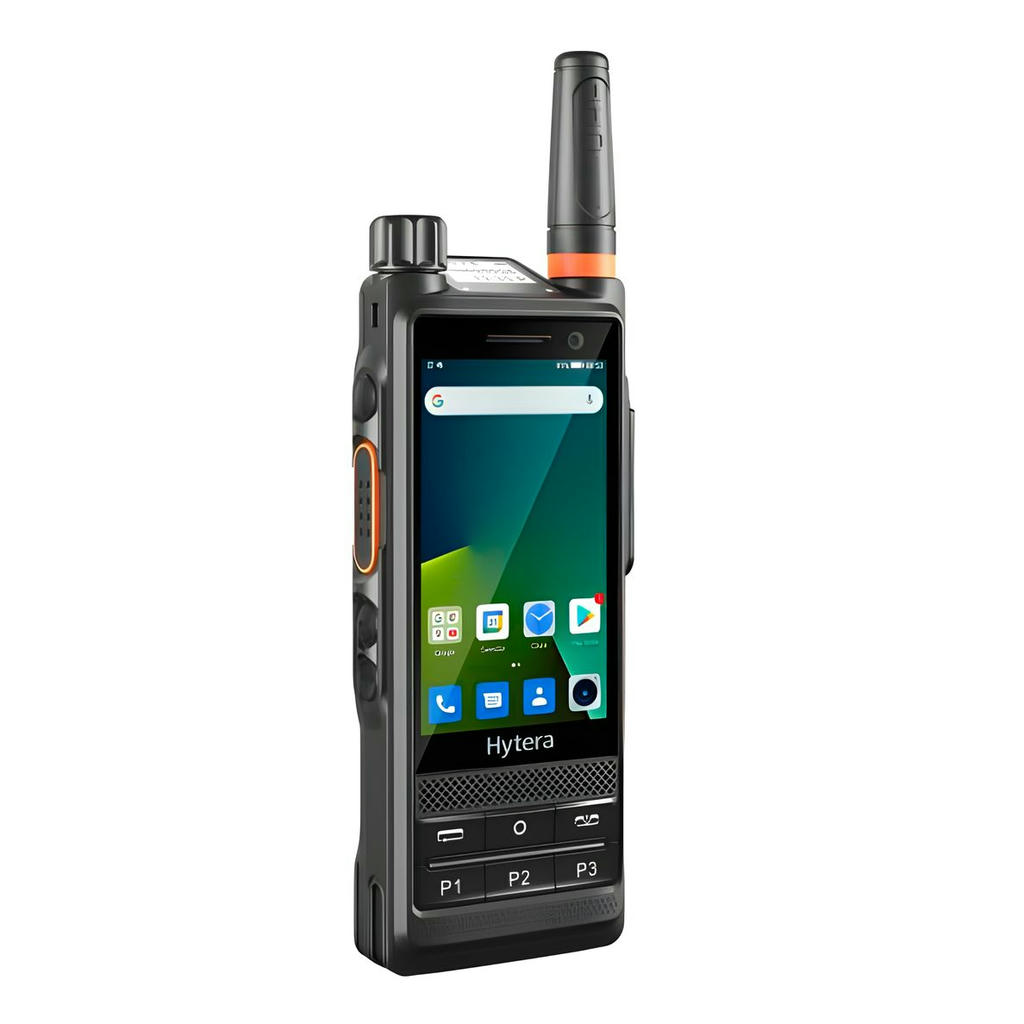

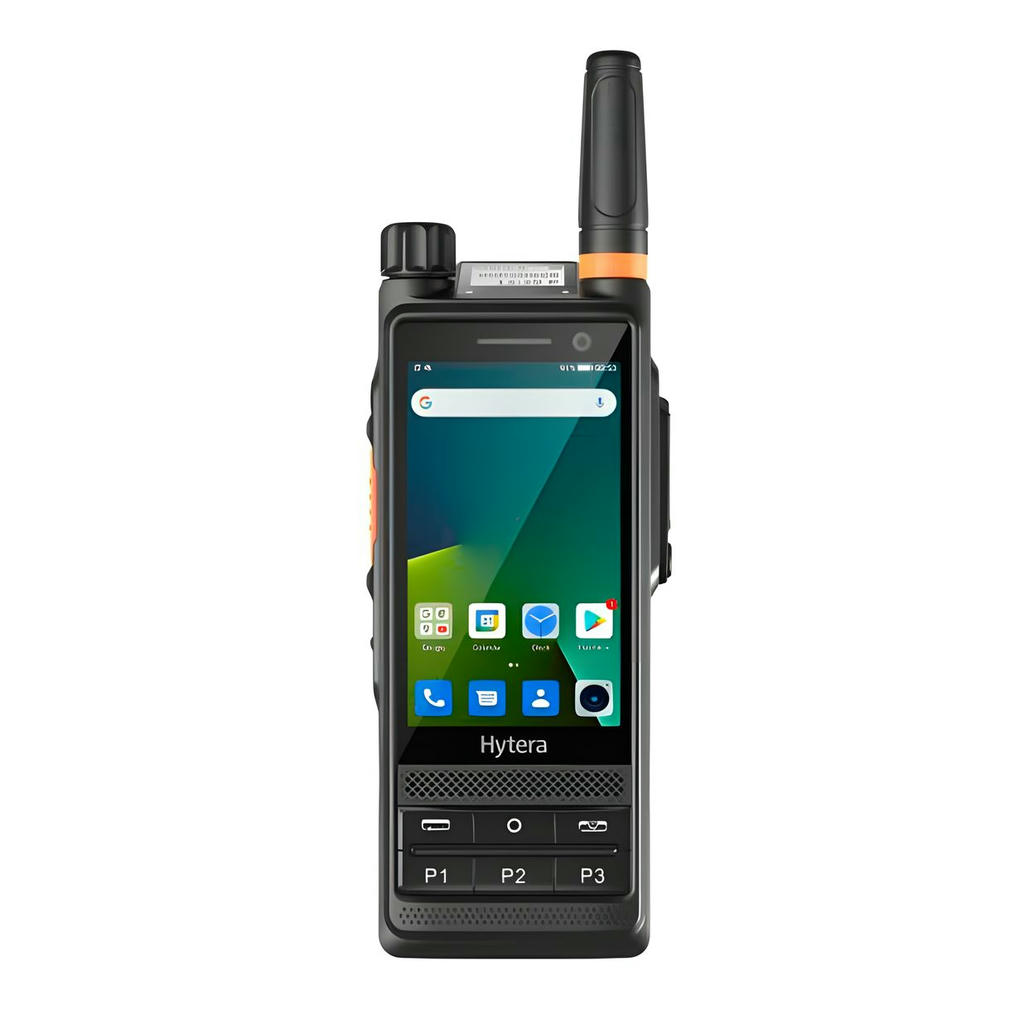

Hytera PDM680

Рация Hytera PDM680 с функцией одновременного вызова MCS-DMR Simulcall

Hytera PDM680 мультистандартная портативная радиостанция объединяет в одном корпусе цифровую рацию DMR диапазона UHF 340-470 МГц и широкополосный LTE-смартфон на базе Android для сервисов критически важной связи 3GPP MCS. Мощность передатчика переключается между 4 Вт на высокой ступени и 1 Вт на низкой, что даёт устойчивую двухстороннюю связь без опоры на инфраструктуру оператора и продлевает работу от аккумулятора на низкой мощности. Поверх узкополосного канала устройство регистрируется и работают в сетях LTE, WCDMA диапазонов B1, B2, B4, B5 и B8, TD-SCDMA диапазонов B34 и B39, а также GSM 850, 900, 1800 и 1900 МГц и CDMA 1xRTT BC0 с CDMA2000 1xEV-DO BC0, что расширяет совместимость с сетями операторов связи в разных регионах. По этим сетям устройство ведёт групповые вызовы, видеосвязь и обмен данными, а режим прямой связи D2D сохраняет радиообмен внутри бригады там, где сотовое покрытие прерывается или узкополосной сети не хватает.

Звуковой тракт мощностью 2 Вт держит коэффициент искажений не выше 3 % и развивает 118 дБ SPL на дистанции 5 см от источника, а на удалении 30 см громкость составляет 98 дБФон, что обеспечивает разборчивость команд в шумном цеху или на открытой площадке. Вычислительная платформа построена на восьмиядерном процессоре 2.2 ГГц с 4 ГБ оперативной памяти и 64 ГБ встроенного хранилища eMMC, карта microSD расширяет объём до 256 ГБ для записей переговоров и рабочих файлов. Основная камера Hytera PDM680 разрешением 16 МП снимает видео в 4K и в 1080p при 30 кадрах в секунду, фронтальная камера 8 МП пишет видео в 1080p при той же частоте кадров. Шесть встроенных датчиков, включая датчик приближения, датчик освещённости, шестиосевой блок из акселерометра и гироскопа, геомагнитный и отдельный датчик ускорения, отвечают за ориентацию интерфейса и корректную работу экрана во время разговора. Беспроводные интерфейсы включают Wi-Fi 2.4 и 5 ГГц по стандарту 802.11 a/b/g/n/ac, Bluetooth и модуль NFC на частоте 13.56 МГц. Навигационный приёмник обрабатывает сигналы GPS, ГЛОНАСС, BDS, Galileo, QZSS и вспомогательный A-GPS, выходя на первое определение координат менее чем за 60 секунд после холодного старта и менее чем за 10 секунд после горячего, а точность на открытой местности достигает 2 метров.

Корпус защищён по классу IP68 согласно IEC 60529 и выдерживает падение с полутора метров без чехла, испытания на вибрацию, падение и удар пройдены по стандарту MIL-STD-810H, а стойкость к разряду статического электричества соответствует уровню 4 по IEC 61000-4-2, выдерживая до 8 кВ при контактном разряде и до 15 кВ при воздушном. Влагостойкость в Hytera PDM680 подтверждена испытанием по MIL-STD-810G при относительной влажности 95 % и температуре до 65 °C. Рабочая температура устройства лежит в пределах от -20 до +60 °C, а хранение допускается от -30 до +80 °C. Основной сенсорный экран диагональю 3.6 дюйма выводит 1280 на 720 точек с глубиной цвета 24 бита и принимает нажатия в перчатках и ёмкостным стилусом, дополнительный экран диагональю 0.92 дюйма показывает статус вызова и заряд без разблокировки основного дисплея. Многофункциональная ручка переключает громкость, каналы и контакты одним движением, а рядом расположены программируемые клавиши для частых команд.

Питание обеспечивает литий-полимерный аккумулятор ёмкостью 2400 мАч при номинальном напряжении 7.7 В, вместо него устанавливается батарея повышенной ёмкости на 4000 мАч. Габариты корпуса со штатным аккумулятором составляют 145.7 на 60 на 29.1 мм при массе 328 г вместе с антенной, а с батареей повышенной ёмкости толщина растёт до 33.1 мм, масса до 373 г. Аксессуары подключают через 13-контактный разъём, заряд и передачу данных ведут по порту USB Type-C версии 2.0. Под аккумулятором расположены два слота nano-SIM для одновременной работы с двумя операторами, отдельный слот карты памяти microSD и специальный слот карты шифрования узкополосного канала.

Доступные функции

• Групповые вызовы MCPTT по стандарту 3GPP организуют связь подразделений с гарантированным приоритетом в сети оператора и заменяют узкополосную инфраструктуру на удалённых объектах
• Видеосвязь MCVideo передаёт картинку с места события в дежурную часть, что даёт руководителю операции оценить обстановку без выезда на площадку
• Обмен данными MCData переносит служебные сообщения и файлы параллельно с голосом и не занимает голосовой канал
• Одновременный вызов MCS-DMR Simulcall направляет один вызов сразу абонентам широкополосной и узкополосной сети, объединяя владельцев цифровых раций и пользователей MCS-терминалов в общую группу
• Прямая связь между абонентами в обход инфраструктуры сохраняет радиообмен внутри бригады при отказе сети или работе в подземных и экранированных помещениях
• Предустановленное приложение Hytera HyTalk MC разворачивает сервисы критически важной связи без установки стороннего программного обеспечения
• Запись и воспроизведение переговоров позволяют вернуться к содержанию вызова при разборе инцидента
• Фото- и видеосъёмка двумя камерами документируют обстановку и передают визуальный контекст диспетчеру в дополнение к голосовому докладу
• Работа с двумя SIM-картами одновременно разделяет служебный и резервный каналы связи без смены оборудования
• Автоматическая ориентация интерфейса и подсветка экрана по показаниям встроенных датчиков освобождают оператора от ручной настройки на ходу
• Полнодисковое шифрование закрывает данные, хранящиеся в памяти устройства, при утере или краже радиостанции
• Сквозное шифрование защищает голос и данные на всём пути от абонента к абоненту
• Проверка подписи при запуске не даёт загрузить постороннее программное обеспечение и подменить прошивку
• Удалённое управление парком через систему Hytera Smart MDM даёт настраивать, обновлять и блокировать устройства из диспетчерской без сбора техники
• Определение местоположения абонентов помогает диспетчеру контролировать перемещение бригад и направлять ближайший наряд
• Работа со сторонними приложениями Android с сервисами Google закрывает отраслевые задачи прямо на устройстве, от заявок до мониторинга оборудования

Сферы применения

Сочетание узкополосного режима и сервисов критически важной связи ориентирует Hytera PDM680 на экстренные службы и подразделения общественной безопасности, где нужны и групповые вызовы с приоритетом, и передача видео с места происшествия. Защита IP68 и стойкость к падению допускают работу в дождь, пыль и мороз.

Диапазон UHF уверенно проходит городскую застройку и корпуса промышленных зданий, поэтому радиостанция востребована в энергетике, на транспорте и в логистике, в охранных предприятиях, коммунальном хозяйстве, на строительных площадках и производственных объектах с разветвлённой территорией.

Комплектация

• Радиостанция Hytera PDM680
• Литий-полимерный аккумулятор BP2402 (2400 мАч)
• Антенна UHF со встроенным приёмом навигационного сигнала
• Адаптер электропитания PS1044
• Кабель передачи данных PC143 (USB – Type-C)
• Поясная клипса с пружинной фиксацией BC39
• Ремешок кистевой нейлоновый RO03
• Руководство пользователя на русском языке
