Hytera XPT

Базовая радиостанция Hytera XPT для сетей DMR

Hytera XPT транкинговая базовая радиостанция начального уровня для сетей DMR в стационарном исполнении. Данная модель объединяет ретрансляторы одного узла связи в общий пул логических каналов и распределяет их между разговорными группами по запросу абонентов. Рабочий диапазон задают при заказе из шести доступных, два из них лежат в VHF (136-174 и 210-270 МГц), четыре в UHF (350-400, 400-470, 450-520 и 806-941 МГц). Выходная мощность каждого передатчика регулируется в пределах 5-50 Вт. Чувствительность приёмного тракта 0,18 мкВ соответствует -122 дБм при коэффициенте битовых ошибок не хуже 5 процентов, чего достаточно для работы носимой радиостанцией на границе зоны обслуживания. Предельный уровень полезного сигнала на входе составляет -10 дБм, при котором приёмник не уходит в перегрузку от абонента, работающего вплотную к антенне.

В состав базовой станции Hytera XPT входит до 12 ретрансляторов голосовой связи и до 8 ретрансляторов передачи данных, которые принимают координаты и регистрацию абонентов, разгружая речевые каналы. Каждый из них работает в двух временных слотах DMR, что даёт два независимых логических канала на одну частотную пару. Радиосеть с одним узлом обслуживает до 1200 радиостанций и 245 разговорных групп, чего хватает предприятию с десятком служб и рабочих смен. Сеть из нескольких узлов объединяет до 30 базовых станций через IP-каналы, сохраняя групповой вызов на все площадки и разговор абонента при переходе из зоны одной радиостанции в зону другой.

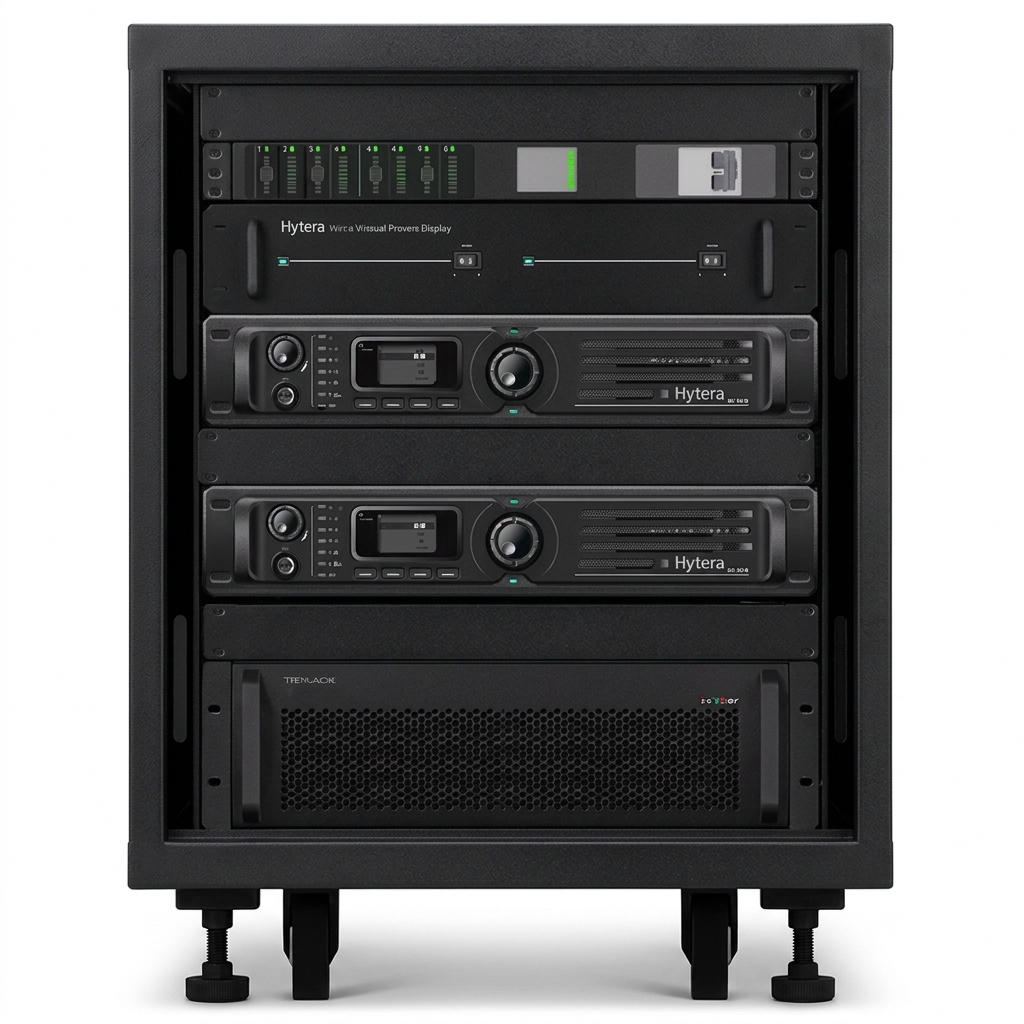

Оборудование размещают в напольном шкафу шириной и глубиной 600 мм, привычном для машинных залов и аппаратных связи. Вариант на 2 устройства занимает 13U при высоте 675 мм и массе до 100 кг, его ставят на небольших объектах и в помещениях с ограниченным местом. Вариант на 4 устройство набирает 37U при высоте 1750 мм и массу до 180 кг, под такой шкаф заранее считают нагрузку на перекрытие. В системе питания радиостанции предусмотрены два ввода электропитания: от сети переменного тока 100-240 В и от постоянного напряжения 13,6 В, что позволяет держать оборудование на аккумуляторном резерве при пропадании внешнего электроснабжения. Потребление не превышает 180 Вт на одно устройство, из этой величины складывают мощность источника бесперебойного питания на весь узел. Базовая станция Hytera XPT работает при температуре от -30 до +60 градусов и выдерживает хранение от -40 до +85, что допускает установку в неотапливаемых аппаратных и перевозку зимой. Допустимая относительная влажность лежит в пределах от 5 до 95 процентов, высота установки доходит до 2000 м над уровнем моря. Наработка на отказ достигает 100 000 часов при среднем времени восстановления 30 минут, из этих двух величин считают готовность узла связи.

Доступные функции

Голосовые сервисы

• Индивидуальный вызов соединяет двух абонентов напрямую, разговор остаётся закрытым для остальных участников группы
• Групповой вызов поднимает всю разговорную группу, которую заранее прописывают в её домашнем ретрансляторе
• Общий вызов выводит сообщение на все радиостанции узла и применяется для оповещения смены
• Экстренный вызов занимает канал вне очереди, когда абоненту нужна немедленная помощь
• Приоритетное прерывание освобождает занятый канал под срочный вызов, диспетчер выходит в эфир, не дожидаясь конца чужого разговора
• Телефонный вызов через IP-PBX связывает абонента радиосети с офисной АТС и городскими номерами

Общие функции

• Ограничение доступа допускает в систему только радиостанции из разрешённого списка
• Динамическая аутентификация проверяет радиостанцию по ключу и случайному числу, которое присылает ретранслятор, чужой терминал с подобранным идентификатором в сеть не попадает
• Обнаружение помех отслеживает стороннее излучение на рабочей частоте и переводит абонента на свободный канал
• Отказоустойчивость удерживает связь при отказе маршрутизатора, коммутатора или одного из ретрансляторов, система переходит на сокращённую ёмкость вместо полной остановки узла
• Роуминг переключает радиостанцию на ретранслятор с лучшим сигналом при перемещении абонента по территории
• Шифрование закрывает голос и данные от прослушивания посторонними, часть алгоритмов открывается лицензией
• Централизованное управление XNMS собирает контроль в одно рабочее место, оператор видит состояние ретрансляторов, загрузку слотов, журналы работы и статистику вызовов за период

Дополнительные сервисы

• Вызов с уведомлением оставляет отметку на радиостанции абонента, который не ответил, и тот перезванивает сам
• Дистанционный мониторинг включает микрофон радиостанции по команде диспетчера для оценки обстановки на объекте
• Блокировка и разблокировка радиостанции выводит из сети потерянный или похищенный терминал и возвращает его после находки
• Проверка радиостанции показывает диспетчеру, включён ли терминал и есть ли он в зоне покрытия, без вызова абонента
• Аварийная сигнализация рассылает тревогу с указанием отправителя на заданную радиостанцию или группу

Передача данных

• Текстовые сообщения передают задания и адреса без выхода в эфир голосом
• Регистрация абонентов и передача координат ведут учёт активных радиостанций и показывают их положение диспетчеру
• Ускоренная передача координат отдаёт местоположение по разовому запросу, когда нужен точный снимок обстановки
• Выделенный канал передачи данных резервирует ресурс под координаты и телеметрию, поток служебных пакетов не занимает речевые слоты

Диспетчеризация

• Голосовая диспетчеризация выводит переговоры на рабочее место оператора с отображением абонентов на карте
• Запись переговоров сохраняет разговоры по всем каналам системы для последующего разбора
• Объединение групп сводит несколько разговорных групп в общий канал на время совместной работы
• Отчёты по вызовам, сообщениям и аварийным сигналам выгружают историю событий за выбранный период

Сферы применения

Радиостанцию Hytera XPT ставят там, где число разговорных групп переросло возможности одиночного ретранслятора, при этом полноценный транкинг DMR Tier III обходится заметно дороже по оборудованию и частотному ресурсу. Такая нагрузка характерна для производственных предприятий и логистических комплексов, горнодобывающих площадок, портов, аэропортов, крупных строек и объектов энергетики. На одной территории там работают службы эксплуатации, охраны, транспорта и подрядные организации, каждая со своим набором групп и своим графиком выхода в эфир.

Комплектация

• Ретрансляторы
• Блок объединения COM
• Разделительный блок DIU
• Дуплексер
• IP-коммутатор
• Шкаф-модуль
• Блок питания
• Кабели Ethernet
• Многоканальные соединители

Лицензии для базовой станции Hytera XPT
