Icom IC-705

Трансивер Icom IC-705 с системой прямого оцифровывания RF

Портативный SDR-трансивер Icom IC-705 представляет собой компактное устройство, сочетающее производительность базовой станции и мобильность носимой радиостанции, работающее на любительских диапазонах от 1.8 МГц до 430 МГц в режимах SSB, CW, RTTY, AM, FM и D-STAR, отличающееся встроенным GPS, анализатором спектра, беспроводными интерфейсами WLAN и Bluetooth, а также технологией прямого оцифровывания радиосигнала (RF Direct Sampling) для высокого качества приёма.

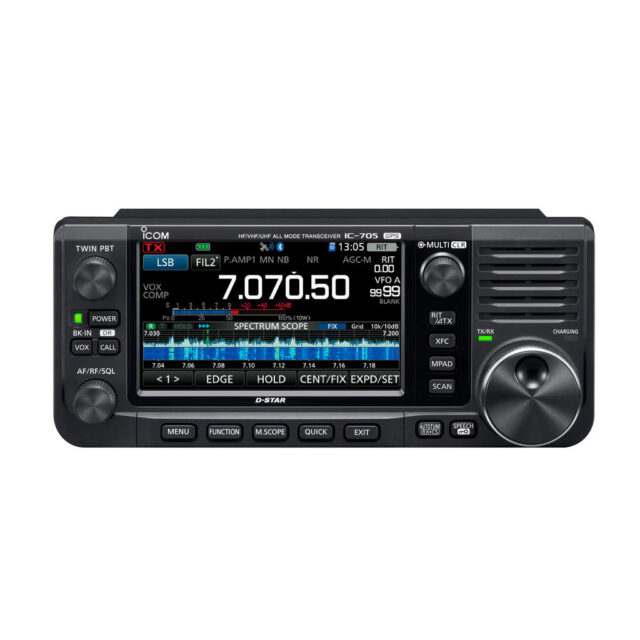

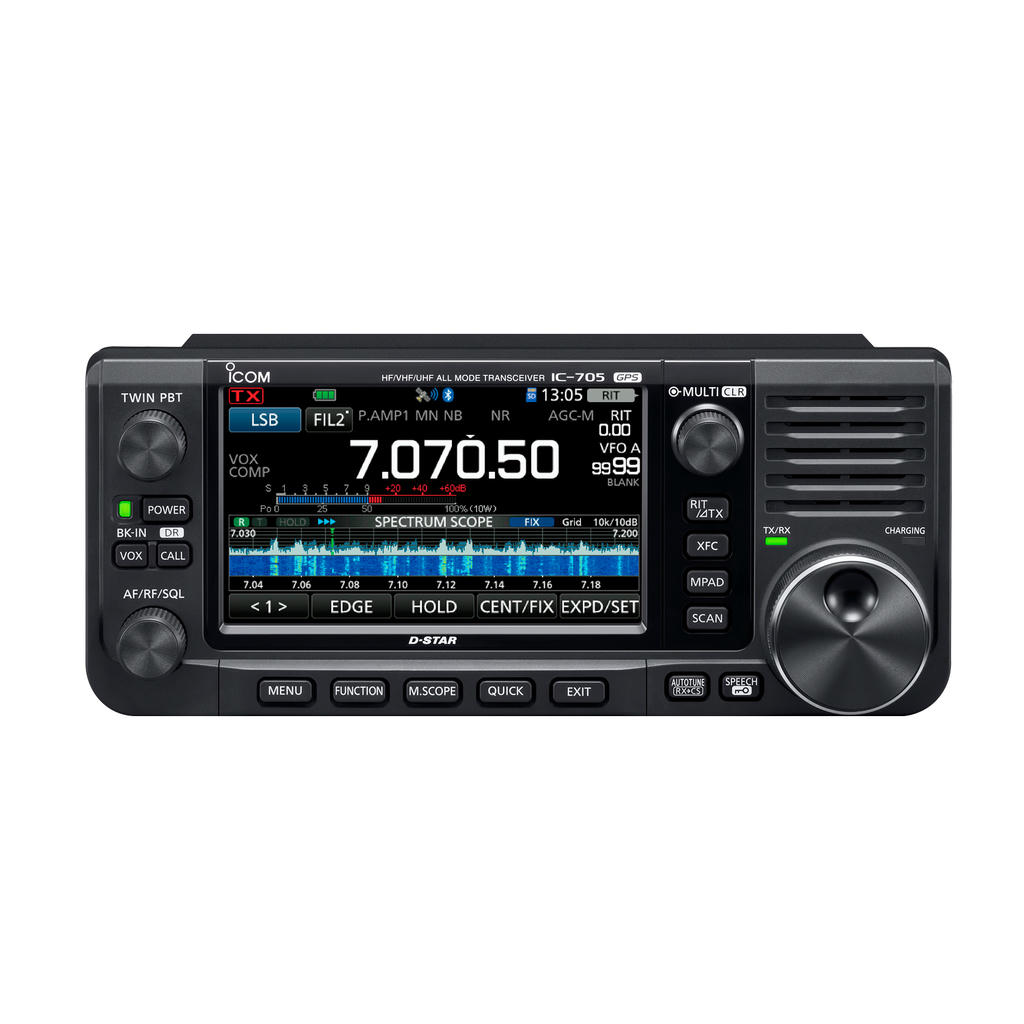

Трансивер построен на архитектуре RF Direct Sampling (ниже 25 МГц) и Down Conversion IF Sampling (выше 25 МГц), что гарантирует высокую чувствительность (0.11 мкВ на 144 МГц в режиме SSB) и отличное подавление ложных сигналов. Выходная мощность регулируется от 0.1 до 10 Вт при питании от внешнего источника 13.8 В или до 5 Вт от встроенного аккумулятора. Встроенный анализатор спектра реального времени с функцией водопада и режимами Center, Fixed и Scroll позволяет наглядно оценить загрузку диапазона, а сенсорное управление на 4.3-дюймовом TFT-дисплее обеспечивает интуитивную работу.

Корпус трансивера выполнен из ударопрочного поликарбоната с алюминиевым шасси и имеет прорезиненные накладки для защиты. Габариты 200×83.5×82 мм, вес около 1.1 кг с аккумулятором. Встроенный GPS-приёмник (поддержка GPS, ГЛОНАСС, SBAS) обеспечивает функции D-PRS (отправка координат), автоматическую синхронизацию часов и запись маршрута (GPS Logger) на microSD-карту. Беспроводные интерфейсы WLAN и Bluetooth позволяют управлять трансивером удалённо с ПК или смартфона (опциональное ПО RS-BA1), а также подключать беспроводную гарнитуру VS-3. Слот для карт microSD служит для хранения логов QSO, голосовых сообщений (Voice TX Memory), захвата снимков экрана, записи принимаемого аудио и обновления прошивки.

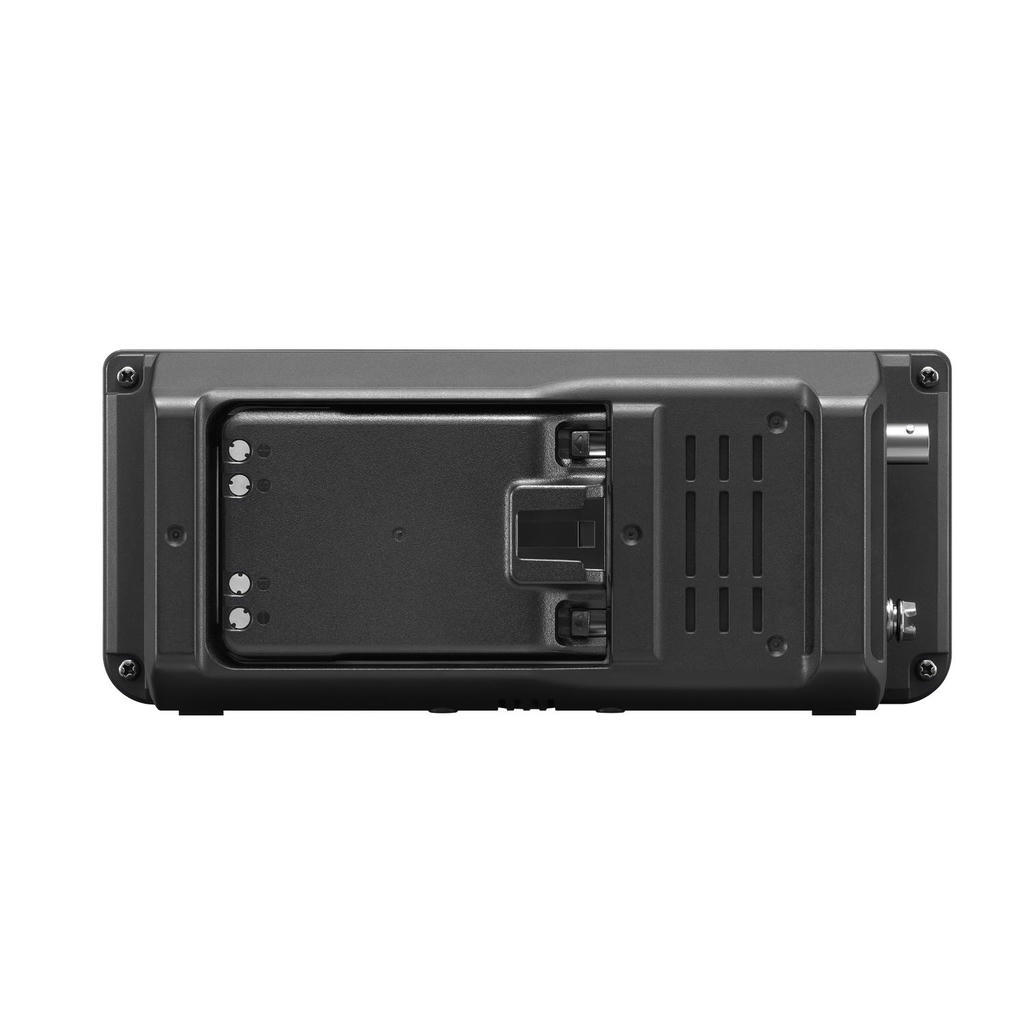

Питание осуществляется от литий-ионного аккумулятора BP-272 (7.4 В, 2000 мАч) или от внешнего источника 13.8 В через разъём DC 13.8 В. Зарядка возможна через встроенный порт microUSB (Type-B) или через опциональное зарядное устройство BC-202IP2. Время работы от аккумулятора составляет до 3 часов в режиме 1:1:8 (передача:приём:ожидание) при мощности 5 Вт. Для стационарной работы можно использовать внешний блок питания.

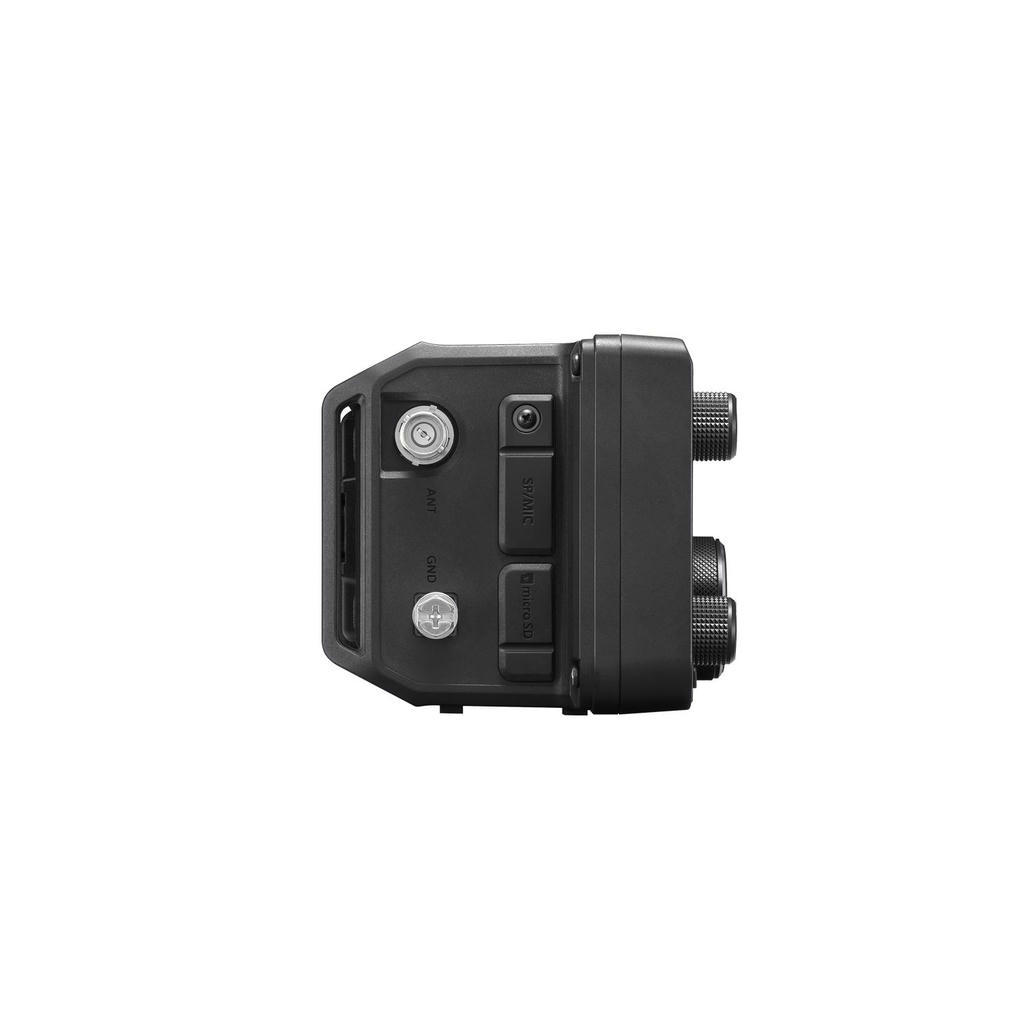

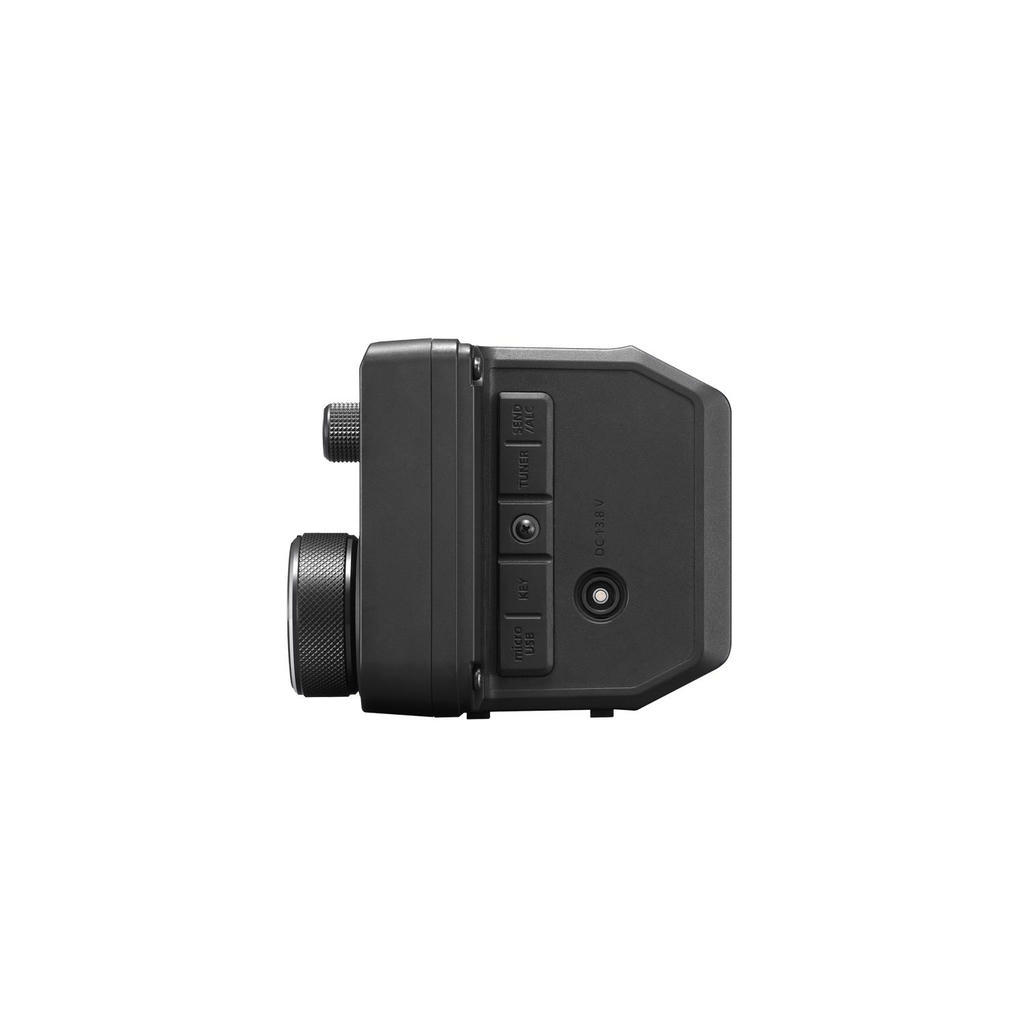

Микрофон-тангента HM-243 с программируемыми кнопками [A], [B], [▲]/[▼] и встроенным динамиком входит в комплект. На верхней панели расположены разъёмы для антенны BNC, внешнего динамика, ключа CW, SEND/ALC, а также порт microUSB. На боковой панели — разъём для подключения внешнего антенного тюнера AH-705. Трансивер поддерживает работу с внешним автоматическим антенным тюнером AH-705 для согласования проволочных антенн в диапазоне 1.8–54 МГц.

Доступные функции

• Система прямого оцифровывания RF (RF Direct Sampling) под 25 МГц для высококачественного приёма слабых сигналов без дополнительных преобразований
• Встроенный анализатор спектра реального времени с тремя режимами (Center, Fixed, Scroll) и функцией водопада для визуализации активности на диапазоне
• Сенсорный TFT-дисплей диагональю 4.3 дюйма с разрешением 480×272 и функцией автоматической регулировки яркости через датчик освещённости
• Встроенный GPS-приёмник (GPS, ГЛОНАСС, SBAS) для определения местоположения, автоматической установки времени и функции D-PRS (передача координат в цифровом режиме)
• Функция GPS Logger для записи маршрута перемещений на microSD-карту с координатами, скоростью, высотой и временем
• Беспроводные интерфейсы WLAN (IEEE802.11 b/g/n) и Bluetooth (версия 5.3) для удалённого управления через RS-BA1, подключения гарнитуры VS-3 и передачи данных
• Режим D-STAR с функциями DR (D-STAR Repeater), автоматической записью истории вызовов (RX History), передачей фотографий (Share Pictures) и голосовыми сообщениями (Auto Reply)
• Встроенный анализатор аудио (Audio Scope) с FFT-спектром и осциллограммой для контроля характеристик микрофонного сигнала и CW-посылок
• Цифровой Twin PBT (Passband Tuning) с двумя независимыми фильтрами для подавления соседних помех путём сужения полосы пропускания
• Три цифровых IF-фильтра для каждого режима (FIL1, FIL2, FIL3) с возможностью настройки полосы пропускания от 50 Гц до 3.6 кГц в режимах SSB/CW/RTTY и до 10 кГц в AM
• Функция шумоподавителя (Noise Reduction) с регулируемым уровнем подавления (0–15) для очистки сигнала от случайных шумов в режимах SSB, AM и CW
• Цифровой режекторный фильтр (Manual Notch) с настраиваемой частотой и шириной подавления (WIDE/MID/NAR) для удаления узкополосных помех
• Подавитель импульсных помех (Noise Blanker) с регулировкой уровня срабатывания (LEVEL), глубины подавления (DEPTH) и длительности (WIDTH) для работы в условиях импульсных шумов (зажигание двигателей и т.п.)
• Речевой компрессор (Speech Compressor) в режиме SSB для увеличения средней мощности передаваемого сигнала и улучшения разборчивости на дальних расстояниях
• Электронный клюер с памятью на 8 сообщений (M1–M8), регулировкой скорости (6–48 WPM) и соотношения точек/тире (Dot/Dash Ratio) для автоматической CW-передачи
• Голосовая память (Voice TX Memory) для записи и воспроизведения до 8 сообщений (T1–T8) в режимах SSB, AM, FM и DV для автоматических вызовов и конкурсной работы
• Функция Auto Tuning в режиме CW для автоматической подстройки частоты приёма на ближайший CW-сигнал в пределах полосы IF-фильтра
• Функция RIT (Receiver Incremental Tuning) со сдвигом до ±9.99 кГц для точной подстройки приёма без изменения частоты передачи
• Режим Split с автоматическим копированием настроек (Quick Split) и возможностью блокировки Split Lock для независимой установки частот передачи и приёма
• Функция VOX (Voice Operated Transmission) с регулируемыми параметрами GAIN (чувствительность), ANTI VOX (подавление от приёмника) и DELAY для работы без нажатия PTT
• Функция Break-in в режиме CW с выбором полудуплексного (Semi) или полного (Full) режима и регулируемой задержкой переключения приём/передача
• Мониторинг собственного сигнала (Monitor) с регулируемым уровнем громкости для контроля качества передаваемого аудио
• Память на 500 каналов (100 групп) для частот, режимов и настроек, а также 2500 ячеек для D-STAR репитеров и 300 GPS-меток
• Сканирование: программное (Programmed), тонкое (Fine Programmed), дельта-частотное (∂F), памяти (Memory), выборочное (Select Memory) и приоритетное (Priority)
• Функция Auto Power OFF (таймер автовыключения) для экономии заряда аккумулятора при бездействии (30/60/90/120 минут)
• Time-Out Timer (3/5/10/20/30 минут) для ограничения длительности непрерывной передачи и предотвращения случайного «залипания» PTT
• Встроенный RTTY-декодер и генератор с поддержкой частот mark (1275/1500/1615/2125 Гц) и сдвига (170/200/425/800/850 Гц) для работы телеграфом без внешнего TNC
• Функция CW Auto Tuning (быстрая подстройка на сигнал) с отображением индикатора настройки
• Режим DV Fast Data для передачи данных со скоростью до 3480 бит/с (в 3.5 раза быстрее стандартного DV) через USB или WLAN
• Функция Terminal Mode и Access Point Mode для прямого подключения к сети D-STAR через интернет (требуется настройка шлюза)
• Поддержка внешнего автоматического антенного тюнера AH-705 с функцией Tune Memory для запоминания настроек и PTT Start для автоматической настройки при смене частоты
• Выход 12 кГц IF через USB для приёма DRM-радио и анализа сигналов на ПК
• Слот для microSD-карт (до 256 ГБ) для записи аудио, сохранения настроек, логов QSO, захвата экрана и обновления прошивки
• Функция Screen Capture для сохранения изображения экрана на microSD-карту по нажатию кнопки питания (настраивается в меню)
• Голосовой синтезатор (Voice Synthesizer) с русскоязычным произношением (при выборе языка) для озвучивания частоты, режима и S-метра
• Два независимых VFO (A и B) с возможностью быстрого обмена частотами и режимами (A/B exchange)
• Функция Band Edge Beep для звукового оповещения при выходе за границы любительских диапазонов с возможностью ограничения передачи (TX Limit)
• Программирование через персональный компьютер с помощью опционального ПО CS-705 для клонирования настроек, редактирования каналов и обновления прошивки
• Температурный диапазон -10°C … +60°C для работы в различных климатических условиях
• Литий-ионный аккумулятор BP-272 (7.4 В, 2000 мАч) с возможностью зарядки через USB и быстрой зарядкой через опциональное ЗУ BC-202IP2 (2.5 часа)

Сферы применения

Icom IC-705 предназначен для радиолюбителей, активно работающих в экспедициях (SOTA, POTA, IOTA), ценящих портативность без ущерба для функциональности. Устройство также может использоваться как резервная станция для домашней QTH, как полевой трансивер для цифровых видов связи (FT8, RTTY) благодаря встроенному анализатору спектра и USB-порту для управления с ноутбука, а также как учебное средство в радиоклубах для демонстрации принципов SDR и D-STAR.

Комплектация

• Трансивер Icom IC-705
• Литий-ионный аккумулятор BP-272 (2000 мАч)
• Микрофон-тангента HM-243 (с кабелем 0.8 м)
• Кабель питания постоянного тока OPC-2421 (1.5 м)
• Штекер для ключа CW (3.5 мм стерео)
• Запасной предохранитель FGB 4 A
• Прокладки-амортизаторы (4 шт.)
• Пластина для крепления микрофона
• Руководство пользователя
