Icom IC-7100

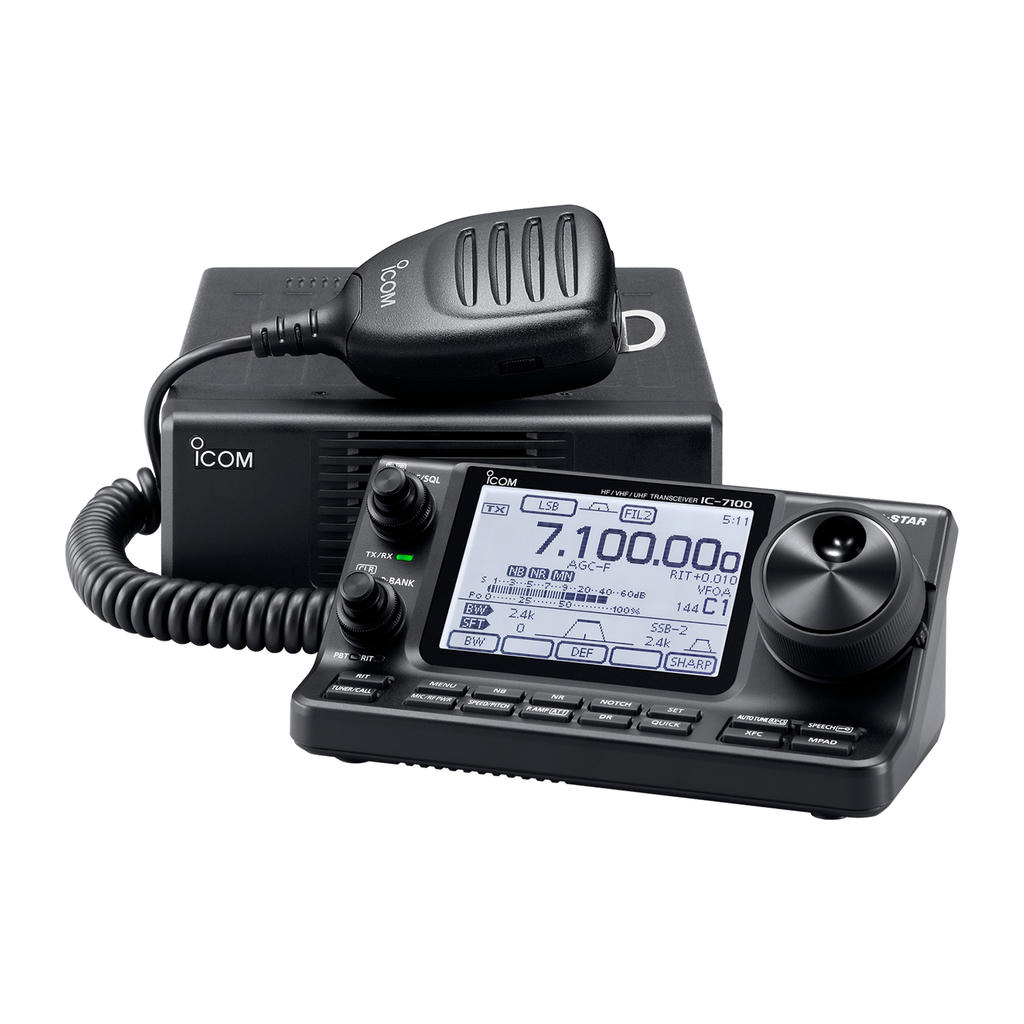

Трансивер Icom IC-7100 с выносной сенсорной панелью

Мобильный трансивер Icom IC-7100 представляет собой многорежимное устройство для работы на всех любительских диапазонах от 1.8 МГц до 430 МГц, развивающее мощность 100 Вт на КВ и 50 МГц, 50 Вт на 144 МГц и 35 Вт на 430 МГц, поддерживающее аналоговые режимы SSB, CW, AM, FM, а также цифровой голос D-STAR, отличающееся выносной сенсорной панелью и возможностью мобильной установки.

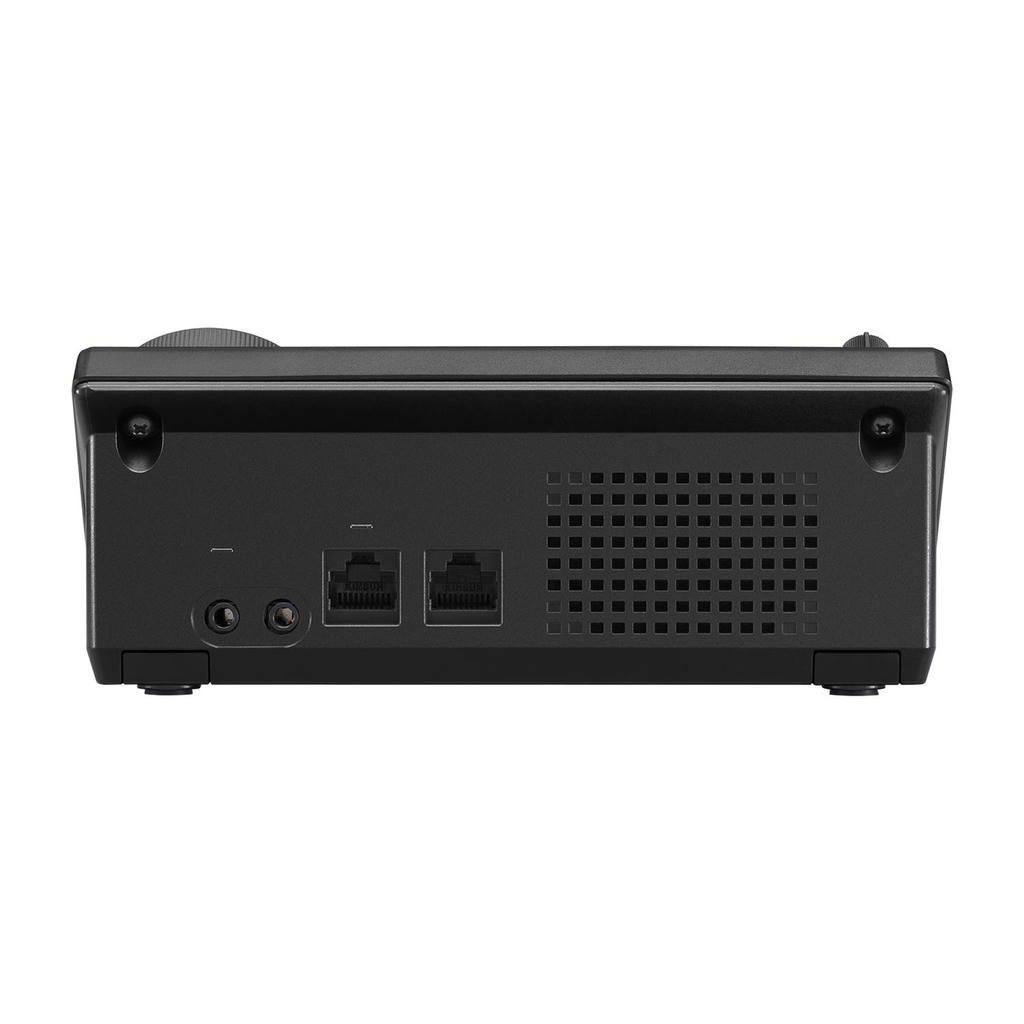

Трансивер имеет отделяемую переднюю панель управления с резистивным сенсорным экраном (48.6×75.9 мм), которым можно управлять даже в перчатках. Панель легко монтируется на приборной панели автомобиля с помощью опционального крепления MBF-1. Основной блок выполнен в прочном металлическом корпусе с эффективной системой охлаждения и размерами 167×58×225 мм. 32-битный DSP-процессор обеспечивает цифровую обработку сигнала: IF-фильтры, шумоподавление, Twin PBT, CW-автотюнинг.

Выходная мощность регулируется ступенчато. Чувствительность приёмника составляет 0.11 мкВ на 144/430 МГц (SSB). Встроенный RTTY-декодер отображает сообщения прямо на экране без внешнего TNC. Функция DR (D-STAR Repeater) упрощает доступ к цифровым репитерам и рефлекторам. Слот для SD-карт позволяет записывать голос, хранить настройки памяти, логи и обновлять прошивку.

Доступные функции

• Цифровой Twin PBT (Passband Tuning) с двумя независимыми регуляторами для независимого сдвига нижней и верхней границы полосы пропускания — эффективное подавление соседних помех без потери полезного сигнала
• Режим D-STAR (DV) с функцией DR (D-STAR Repeater) для быстрого выбора репитера из базы (до 900 записей), автоматической записью истории вызовов (RX History до 50 вызовов), передачей текстовых сообщений и автоматическим ответом (Auto Reply) с записанным голосом
• Встроенный анализатор спектра (Band Scope) с выбором шага развёртки (0.5–25 кГц) и отображением относительной силы сигналов в полосе ±30 шагов от центральной частоты — быстрая визуальная оценка загрузки диапазона
• Функция Voice TX Memory для записи и воспроизведения до 4 голосовых сообщений (до 90 секунд каждое) в режимах SSB, AM, FM и DV — автоматические CQ-вызовы и конкурсная работа без постоянного присутствия оператора
• Функция Auto Tune в режиме CW для автоматической подстройки частоты приёма на ближайший CW-сигнал с точностью до нуль-биения — быстрая настройка на слабые сигналы без ручной подгонки
• Речевой компрессор (Speech Compressor) в режиме SSB с регулируемым уровнем сжатия (COMP meter) для увеличения средней мощности передаваемого сигнала и улучшения разборчивости при неблагоприятном распространении
• VOX (Voice Operated Transmission) с регулируемыми параметрами: усиление (0–100%), Anti-VOX (подавление от приёмника, 0–100%) и задержка (0.0–2.0 с) — полностью автоматическое управление передачей голосом
• Break-in в режиме CW: полудуплексный (Semi) с регулируемой задержкой возврата в приём (2.0–13.0 точек) и полный дуплексный (Full, QSK) — комфортная работа в соревнованиях с прослушиванием эфира между посылками
• RIT (Receiver Incremental Tuning) со сдвигом до ±9.99 кГц (шаг 10 Гц или 1 Гц) для точной подстройки принимаемой частоты без изменения частоты передачи — удобно при работе с отстроившимися корреспондентами
• Режим Split с возможностью прямого ввода сдвига частоты (Quick Split), автоматическим копированием настроек в неотображаемый VFO и функцией Split Lock для независимого изменения частоты передачи — работа через ретрансляторы и разнос частот
• Цифровой шумоподавитель (Noise Reduction) с 15 уровнями подавления для очистки сигнала от случайных шумов в режимах SSB, AM, CW и RTTY — улучшение разборчивости в сложной эфирной обстановке
• Подавитель импульсных помех (Noise Blanker) с настройками уровня срабатывания (0–100%), глубины подавления (1–10) и длительности стробирования (1–100) — эффективное устранение помех от зажигания автомобилей, искрения и других импульсных источников
• Функция мониторинга собственного сигнала (Monitor) с регулируемым уровнем (0–100%) для контроля качества передаваемого аудио в реальном времени — настройка микрофона и компрессора на слух
• Функция цифрового голоса D-STAR с режимами DV Fast Data (скорость 3480 бит/с, в 3.5 раза быстрее стандартного DV), передачей текстовых сообщений (до 20 символов) и автоматическим ответом (Auto Reply) с записанным голосовым приветствием
• Память: 495 регулярных каналов (5 банков по 99), 900 ячеек для D-STAR репитеров (с возможностью группировки до 25 групп), 6 каналов границ сканирования (3 пары), 2 вызывных канала (C1/C2) на диапазоны 144 и 430 МГц — гибкое хранение и быстрый доступ к частотам
• Сканирование: программное (Programmed) с тремя парами границ, тонкое (Fine Programmed) с шагом 10 Гц при обнаружении сигнала, дельта-частотное (∂F) с выбором ширины окна (±5 кГц … ±1 МГц), памяти (Memory), выборочное (Select Memory) по меткам, по режиму (Mode Select) и приоритетное (Priority) — полный контроль эфира

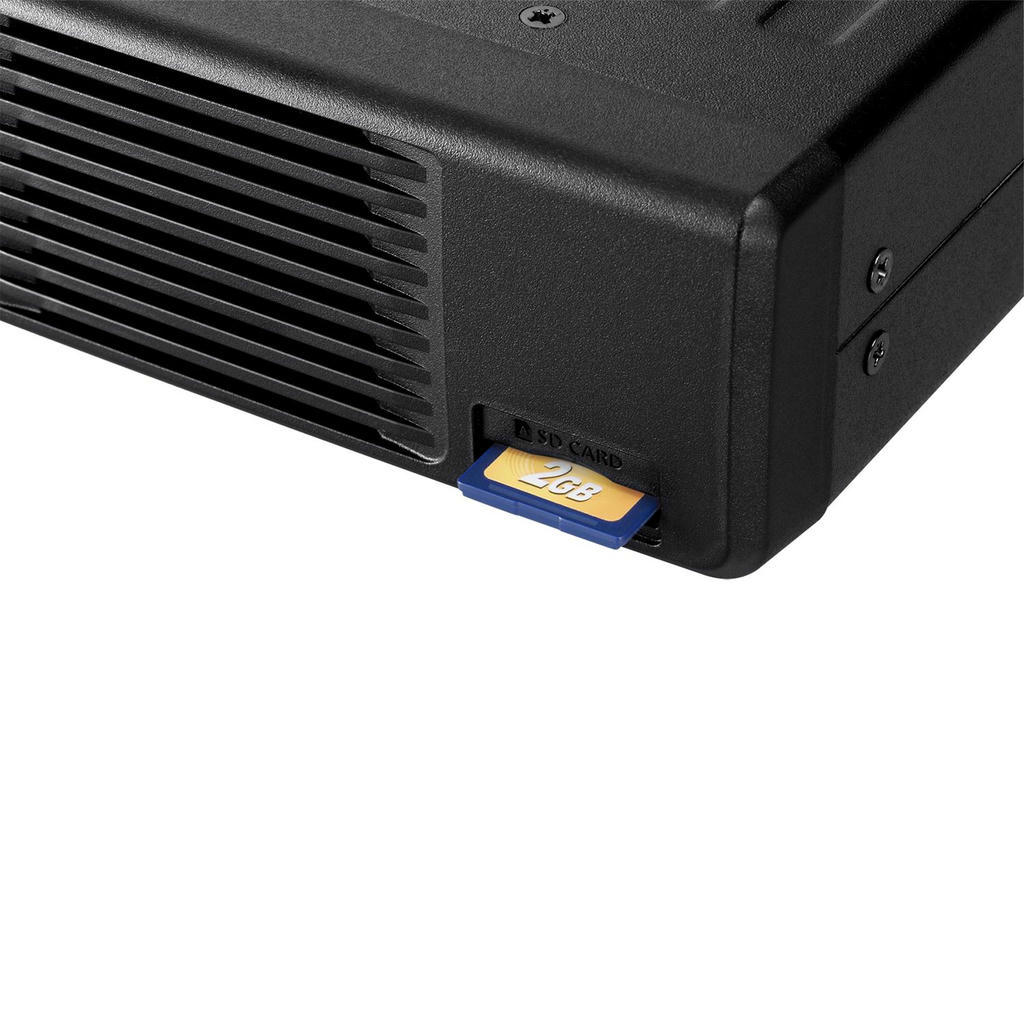

• Слот для SD/SDHC-карт (до 32 ГБ) для записи и воспроизведения QSO-аудио (Voice Recorder), сохранения и загрузки настроек трансивера, логов QSO, истории вызовов, обновления прошивки и захвата изображений экрана (Screen Capture)
• Голосовой синтезатор (Voice Synthesizer) с выбором языка (английский/японский), произношением алфавита (нормальное или фонетическое), регулировкой скорости и громкости — озвучивание частоты, режима, S-метра и принятого позывного в DV-режиме
• Функция Auto Power Off (APO) с таймером 30/60/90/120 минут для автоматического отключения питания при отсутствии действий оператора — экономия энергии в мобильных и полевых условиях
• Time-Out Timer (TOT) с настройкой 3/5/10/20/30 минут для ограничения максимальной длительности непрерывной передачи — предотвращение случайного «залипания» PTT и перегрева усилителя

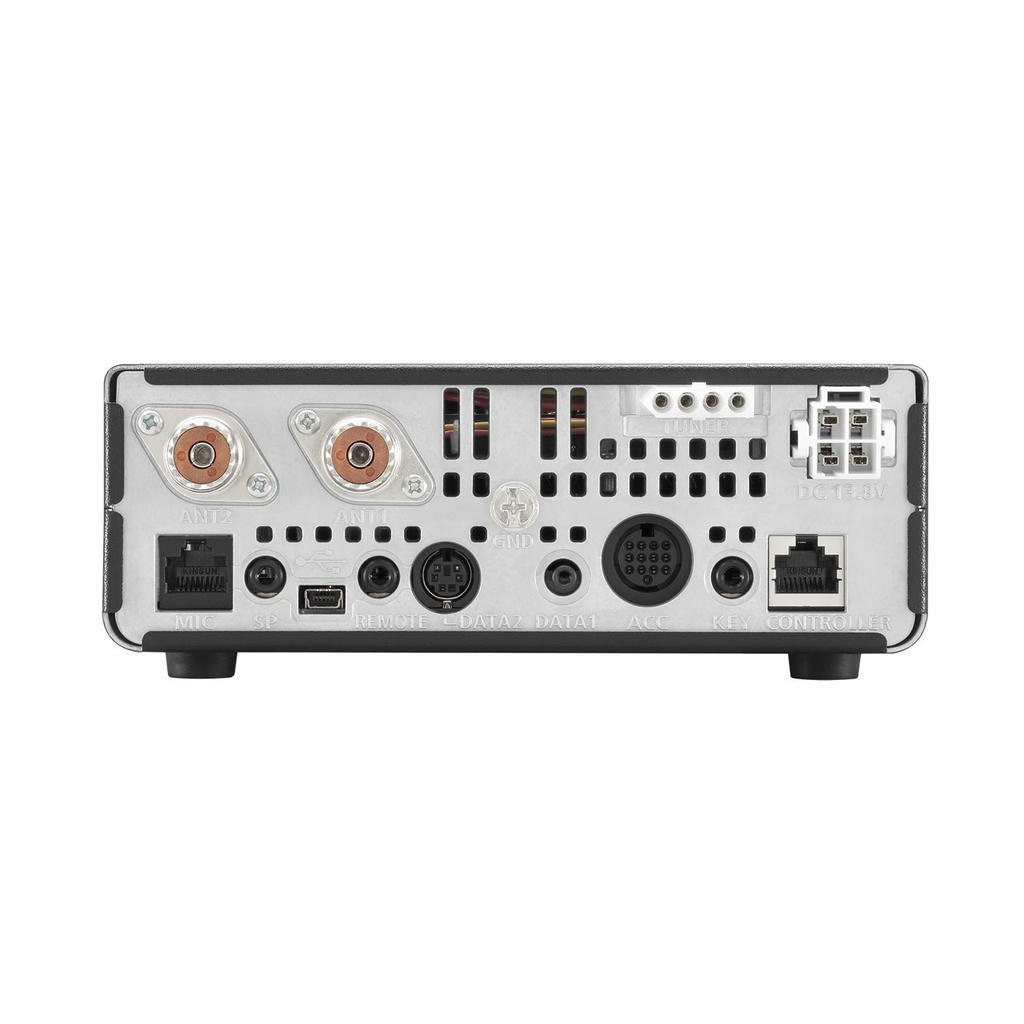

• Интерфейсы: USB (два COM-порта: один для CI-V и клонирования, второй для RTTY-декада или DV-данных), CI-V (REMOTE) для управления с ПК, ACC (13-pin) для подключения линейного усилителя, TNC или внешнего модема, DATA1/DATA2 для GPS и пакетной связи
• Программирование через ПК: опциональное ПО CS-7100 для клонирования настроек, редактирования каналов, репитерных списков и обновления прошивки; удалённое управление через Интернет с помощью опционального ПО RS-BA1 (управление, аудио, спектр)
• Функция Band Edge Beep с возможностью программирования пользовательских границ диапазонов (до 30 частотных пар) и ограничения передачи вне любительских полос — звуковое оповещение и защита от незаконной работы
• Функция сохранения энергии (Power Save) с двумя уровнями экономии для продления времени работы от аккумулятора в портативных условиях — автоматическое снижение потребления в режиме ожидания
• Цифровой S/RF-метр с выбором отображаемого параметра (сигнал при приёме; мощность, КСВ, ALC, компрессия при передаче) и функцией пикового удержания (Peak Hold) — наглядный контроль всех ключевых параметров
• Режим данных (Data mode) для SSB, AM и FM с возможностью выбора источника модуляции (MIC/ACC/USB) и независимой регулировки уровня — работа цифровыми видами (FT8, PSK, SSTV, Packet) без внешних интерфейсных плат
• Функция клонирования (Clone) между трансиверами через mini-plug кабель, SD-карту или через ПК с ПО CS-7100 — быстрое копирование всех настроек на несколько станций для групповой работы

Сферы применения

Icom IC-7100 подходит для радиолюбителей, которым нужна одна универсальная станция для работы в HF, VHF и UHF. Благодаря съёмной панели, она удобна для мобильной установки в автомобиле, а также в качестве базовой станции дома. Устройство идеально для проведения соревнований (contest), работы цифровыми видами связи (FT8, RTTY) и для связи через спутники (Satellite).

Комплектация

• Трансивер IC-7100 (основной блок)
• Выносная панель управления
• Микрофон-тангента HM-198
• Кабель питания постоянного тока
• Кабель соединения панели OPC-2253 (3.5 м)
• Кабель USB
• Кабель ACC (13-pin)
• Предохранители
• Руководство пользователя
