Icom IC-7300

Трансивер Icom IC-7300 с системой прямого оцифровывания RF

Базовый SDR-трансивер Icom IC-7300 представляет собой инновационное устройство, в котором использована технология RF Direct Sampling, преобразующая радиосигнал в цифровую форму непосредственно на входе, работающее на диапазонах HF, 50 МГц и 70 МГц (европейская версия) с максимальной выходной мощностью 100 Вт, отличающееся встроенным анализатором спектра, сенсорным управлением и высокой интермодуляционной стойкостью.

Анализатор спектра реального времени имеет динамический диапазон 110 дБ и полосу обзора до 2.5 МГц, отображая сигналы на 4.3-дюймовом сенсорном TFT-дисплее. Функция Waterfall (водопад) показывает изменение сигналов во времени. Динамический диапазон по интермодуляции RMDR составляет около 100 дБ на 2 кГц разноса, а фазовые шумы улучшены на 20 дБ по сравнению с предыдущими моделями. Это обеспечивает чистоту приёма даже при плотной загрузке диапазона.

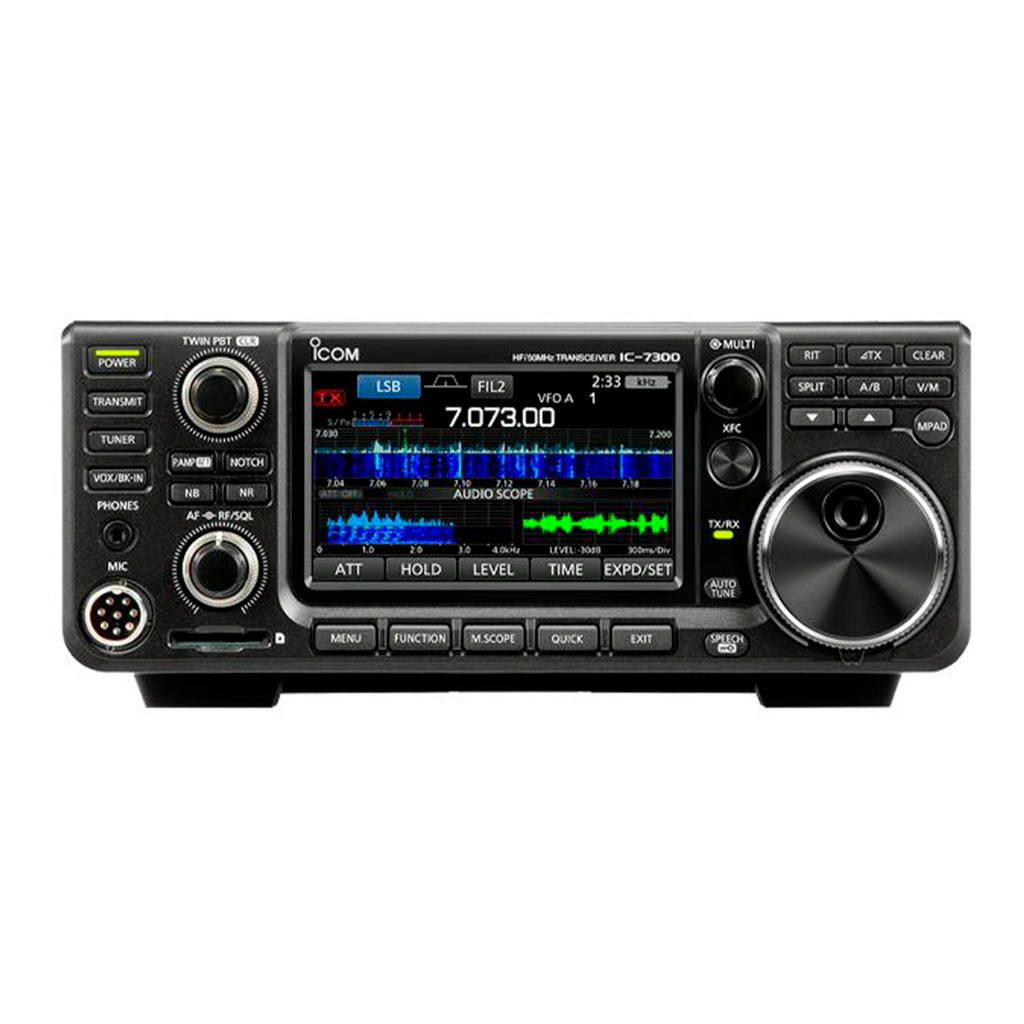

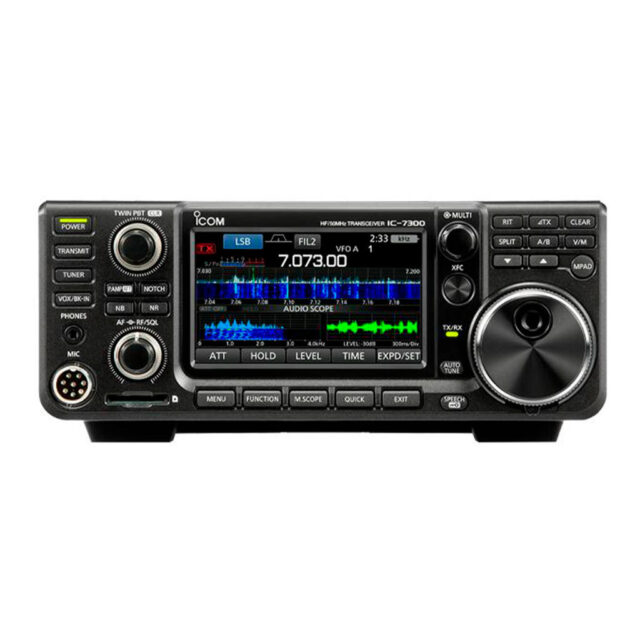

Трансивер имеет 15 дискретных RF-полосовых фильтров для подавления внеполосных сигналов. Встроенный автоматический антенный тюнер согласует нагрузку с КСВ до 3:1 в диапазоне 1.9–70 МГц и запоминает настройки по частоте. Сенсорный экран с диагональю 4.3 дюйма отображает спектр, водопад, аудиоосциллограф и меню настроек. Функция «одно касание» FT8 позволяет быстро переключить предустановки для этого режима.

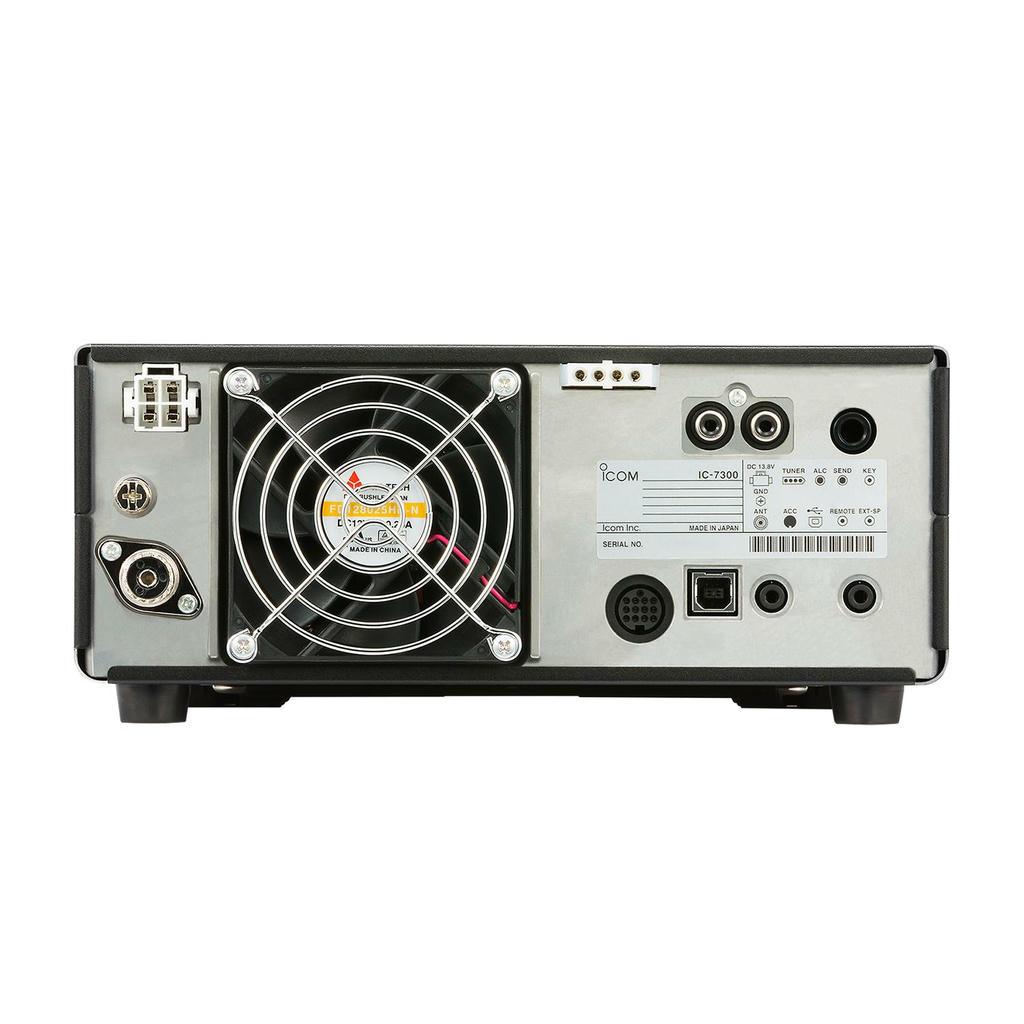

Корпус выполнен из литого алюминия, который служит радиатором для эффективного охлаждения без вентилятора (в режиме приёма). Габариты 240×94×238 мм, вес 4.2 кг. На задней панели: USB-порт для управления и аудиопотока, разъём для внешнего тюнера, ACC, разъём для ключа CW. Слот для SD-карт служит для записи аудио, сохранения снимков экрана и обновления прошивки. Микрофон HM-219 с улучшенной эргономикой входит в комплект.

Доступные функции

• Прямой RF-дискретизатор (RF Direct Sampling System) — радиосигналы оцифровываются напрямую и обрабатываются в программируемой логической матрице FPGA, обеспечивая высокую эффективность и качество приёма.
• Реалистичный спектроанализатор (Spectrum Scope) с высоким разрешением, скоростью развёртки и динамическим диапазоном; отображение на 4,3‑дюймовом цветном сенсорном TFT‑дисплее — при касании области сигнала она увеличивается.
• Три режима спектроанализатора: Center (частота приёма всегда в центре), Fixed (фиксированный диапазон частот) и Scroll (автоматическая прокрутка при выходе частоты за границы экрана) с возможностью включения водопада (Waterfall).
• Функция IP+ (IP Plus) — оптимизация работы аналого-цифрового преобразователя при приёме слабого сигнала рядом с сильной помехой, улучшение параметра третьего порядка (IP3).
• Функция PTT Tuner Start — автоматическая настройка тюнера при нажатии PTT после изменения частоты (более чем на 1% от последней настроенной).
• Режим аварийной настройки тюнера (Emergency Tuner) — позволяет использовать внутренний тюнер при КСВ выше 3:1 с ограничением выходной мощности до 50 Вт.
• Цифровой шумоподавитель (Noise Reduction) с регулируемым уровнем (0–15) для подавления случайных шумов и выделения полезного сигнала.
• Режекторные фильтры: автоматический (Auto Notch) для подавления биений и гетеродинов в режимах SSB, AM, FM; ручной (Manual Notch) с регулируемой частотой и выбором ширины (WIDE/MID/NAR) для точного подавления узкополосных помех.
• Регулируемый подавитель импульсных помех (Noise Blanker) с настройкой уровня срабатывания (LEVEL), глубины подавления (DEPTH) и длительности стробирования (WIDTH).
• Режим VOX с регулировкой чувствительности (GAIN), подавлением ложного срабатывания от звука динамика (ANTI VOX), задержкой переключения (DELAY) и задержкой голоса (VOICE DELAY — SHORT/MID/LONG/OFF) для комфортной работы без тангенты.
• Функции RIT (сдвиг частоты приёма до ±9,999 кГц) и ∂TX (сдвиг частоты передачи до ±9,999 кГц) с возможностью сброса и быстрого контроля удержанием клавиши XFC.
• Сплит-режим (Split) с использованием двух VFO (A и B), включая Quick Split (автоматическое копирование настроек в VFO B) и Split Lock (изменение только частоты передачи при включённой блокировке диала).
• Встроенный электронный клюер (Electronic Keyer) с регулируемой скоростью (6–48 слов/мин), изменяемым тоном CW (300–900 Гц), настройкой полярности манипулятора и возможностью использования внешней клавиатуры для передачи памяти клюера (M1–M4).
• Режимы Break-in для CW: полуавтоматический (Semi, с настраиваемой задержкой возврата) и полный (Full, мгновенное переключение).
• Функция Auto Tune в режиме CW — автоматическая подстройка частоты трансивера под принимаемый CW-сигнал по нажатию кнопки.
• Режим CW Reverse (CW‑R) с инверсией BFO для подавления помех.
• Встроенный RTTY-декодер с отображением декодированных символов на экране, возможностью сохранения лога на SD-карту, настройкой порога декодирования (THRESHOLD) и функцией Twin Peak Filter (TPF) для улучшения приёма сигналов RTTY за счёт подъёма частот mark и space.
• Аудиоскоп (Audio Scope) с отображением спектра (FFT) и осциллограммы сигнала, выбором уровня и времени развёртки.
• Мини-спектроанализатор (Mini Scope), который можно отображать одновременно с другими функциями (например, с RTTY DECODE).
• Поддержка SD-карт (до 32 ГБ SDHC) для сохранения настроек трансивера, аудиозаписи приёма/передачи, логов RTTY, захватов экрана (Screen Capture) и голосовых сообщений для функции Voice TX.
• Функция Voice TX — запись голосовых сообщений на SD-карту и их последующая передача (T1–T4) в режимах SSB, AM, FM.
• Память каналов: 101 канал (99 обычных + 2 границы сканирования) с возможностью присвоения имён (до 10 символов) и быстрого вызова.
• Регистры стека диапазонов (Band Stacking Register) — до 3 частот и режимов на каждый диапазон.
• Прямой ввод частоты с цифровой клавиатуры, отображение частоты с точностью до 1 Гц, автоматический выбор шага настройки в зависимости от скорости вращения MAIN DIAL.
• Настраиваемая граница диапазонов (Band Edge) с звуковым сигналом и возможностью ограничения передачи (TX Limit) — до 30 пользовательских пар частот.
• Голосовой синтезатор (Voice Synthesizer) с выбором языка (английский), скорости речи, громкости и возможностью озвучивания уровня S-метра, частоты и режима.
• Многофункциональный цифровой S/RF-метр с возможностью отображения уровня сигнала (S), выходной мощности (Po), КСВ, ALC, компрессии (COMP), напряжения стока (VD), тока стока (ID) и температуры усилителя мощности (TEMP).
• Регулировка микрофонного усиления (MIC GAIN), компрессора (COMP), монитора (MONI) — все настройки доступны через многофункциональный контроллер MULTI.
• Функция Speech Compressor в режиме SSB для повышения средней мощности речи и разборчивости при дальней связи.
• Регулировка тембра приёма и передачи (бас/верхние частоты) для режимов SSB, AM, FM, CW, RTTY, а также настройка фильтров верхних и нижних частот (HPF/LPF) с шагом 100 Гц.
• Меню быстрых настроек (QUICK MENU) и набор экранных функций (FUNCTION screen) для оперативного доступа к часто используемым параметрам.
• Возможность программирования передних клавиш (VOX/BK-IN, AUTO TUNE, ▲, ▼) и клавиш микрофона (UP/DOWN) под различные функции: PRESET, передача памяти клюера/голосовых сообщений/RTTY, XFC, VFO/MEMO, переключение диапазонов, SPEECH, MODE, TS, MPAD, SPLIT, A/B, TUNER и др.
• Управление через компьютер по протоколу CI-V через порт REMOTE (3,5 мм TRS) или через USB-порт (тип B) с возможностью выбора виртуальных COM-портов для SEND, CW Keying, RTTY Keying и декодирования RTTY.
• Поддержка внешнего RTTY-декодера и FSK/AFSK через разъём ACC и микрофонный вход — интерфейсные схемы приведены в руководстве.
• Функция автоматического отключения экрана (Screen Saver) с настраиваемым временем (до 60 мин) для защиты дисплея.
• Режим блокировки (Lock) с выбором блокировки только MAIN DIAL или всей панели (кроме регулировок громкости и кнопки POWER).
• Калибровка сенсорного экрана (Touch Screen Calibration) и регулировка опорной частоты (REF Adjust) для точной подстройки трансивера.
• Частичный сброс (Partial Reset) — сброс настроек VFO и меню без потери каналов памяти, клюера, RTTY-памяти, пользовательских границ диапазонов и откалиброванных значений.
• Полный сброс (All Reset) — возврат всех настроек к заводским (с предварительным сохранением на SD-карту).
• Поддержка отображения текущего местного времени и UTC на экране (с возможностью настройки смещения и даты).

Сферы применения

Icom IC-7300 — выбор современных радиолюбителей, ценящих наглядность и высокие технические параметры. Он идеален для соревнований (contest), работы DX (дальняя связь), цифровыми видами (FT8, RTTY) и как лабораторный приёмник для анализа сигналов. Также может использоваться в учебных целях в радиоклубах благодаря наглядному отображению сигналов на экране.

Комплектация

• Трансивер Icom IC-7300
• Микрофон-тангента HM-219
• Кабель питания постоянного тока
• Запасные предохранители
• Комплект штекеров для задней панели
• Руководство пользователя
