Icom IC-R8600

Приёмник Icom IC-R8600 с декодированием цифровых сигналов

Стационарный SDR-приёмник Icom IC-R8600 представляет собой высокопроизводительное устройство радиомониторинга с системой прямого оцифровывания сигнала (RF Direct Sampling), перекрывающее непрерывный диапазон от 10 кГц до 3 ГГц, работающее в режимах USB, LSB, CW, FSK, AM, FM, WFM, а также декодирующее цифровые протоколы D-STAR, P25 Phase 1, NXDN, dPMR и DCR, отличающееся высоким динамическим диапазоном, низким уровнем фазовых шумов и встроенным анализатором спектра реального времени.

Встроенный анализатор спектра реального времени имеет динамический диапазон 110 дБ и полосу обзора до ±2.5 МГц (в широком режиме до ±500 МГц). Частота обновления достигает 30 кадров в секунду. Функция Waterfall (водопад) отображает изменение сигналов во времени, позволяя обнаружить слабые станции. Динамический диапазон по интермодуляции IP3 составляет +30 дБм на 14 МГц, +10 дБм на 144 МГц, что обеспечивает чистоту приёма даже вблизи мощных передатчиков.

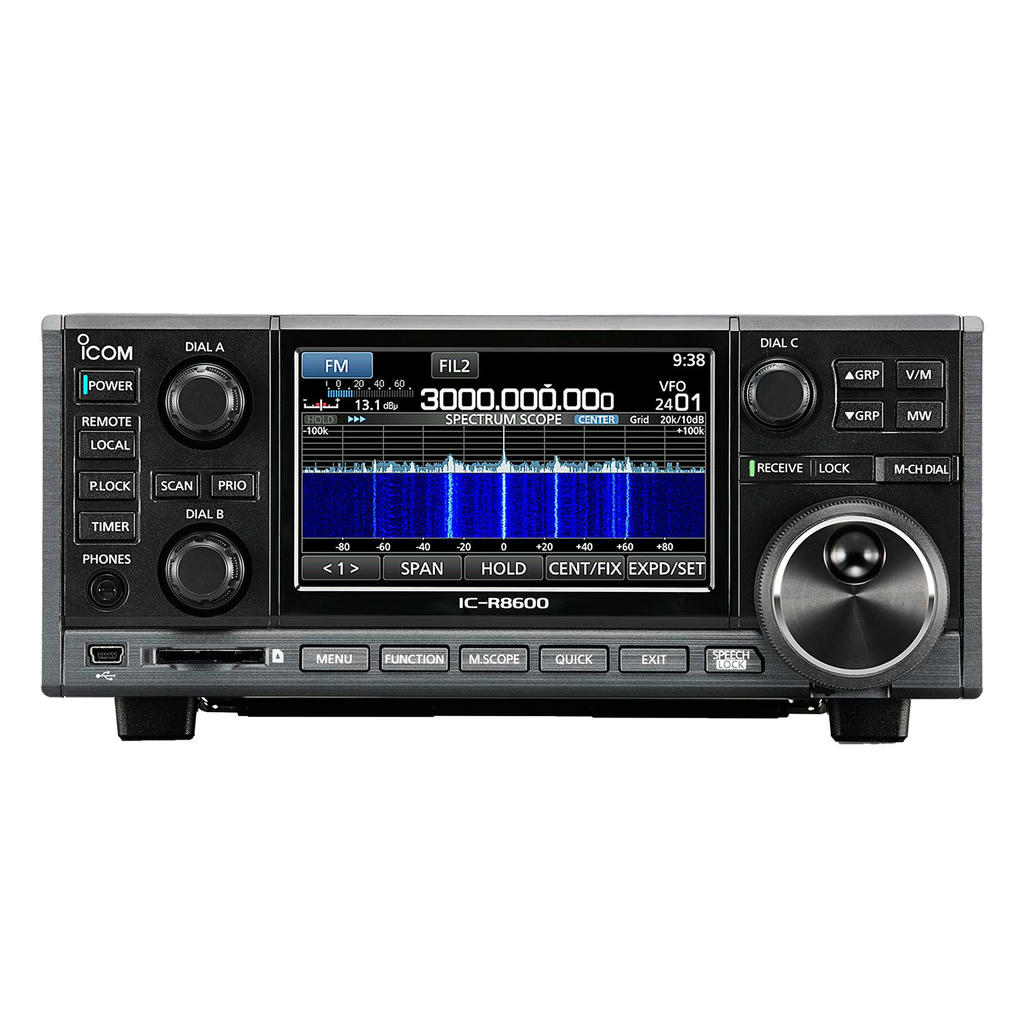

Приёмник оснащён 4.3-дюймовым цветным TFT-дисплеем с сенсорным управлением, на который выводится спектр, водопад, S-метр и параметры сигнала. Три антенных входа: Type-N (10 кГц – 3 ГГц), SO-239 и RCA (оба для 10 кГц – 30 МГц). Встроенный слот для SD-карт позволяет записывать принимаемое аудио в WAV и сохранять снимки экрана. Для удалённого управления предусмотрены интерфейсы Ethernet и USB, а также опциональное ПО RS-R8600.

Стабильность частоты обеспечена высокоточным OCXO с уходом ±0.5 ppm. Цифровые IF-фильтры с регулируемой полосой (50 Гц – 3.6 кГц) и встроенный шумоподавитель (NR) эффективно очищают сигнал. Функция IP+ улучшает интермодуляционные характеристики. Приёмник имеет выход I/Q для подключения к ПК и анализа спектра сторонним ПО (например, HDSDR).

Корпус выполнен в металлическом шасси с вентиляционными отверстиями, габариты 220×90×230 мм, вес 4.3 кг. Питание 13.8 В постоянного тока, потребление до 2 А. На передней панели расположены три многофункциональных регулятора (DIAL A, B, C), а также клавиши для быстрого доступа к спектру, памяти и записи.

Доступные функции

• Анализатор спектра реального времени с частотой обновления до 30 кадров в секунду и динамическим диапазоном 110 дБ для наглядного отображения радиосигналов в полосе до ±2.5 МГц (в широком режиме до ±500 МГц)
• Функция Waterfall (водопад) для визуализации изменения сигналов во времени и обнаружения слабых станций, невидимых на спектре
• Декодирование цифровых протоколов D-STAR, P25 Phase 1, NXDN (vn и n), dPMR (Tier1 и Tier2) и DCR без дополнительных модулей
• Функция IP+ (Intermodulation Plus) для улучшения интермодуляционных характеристик (IP3) при приёме сильных сигналов
• Цифровой шумоподавитель (NR) с 16 уровнями подавления случайных шумов в режимах SSB, AM и CW
• Функция Digital Twin PBT (Passband Tuning) для электронного сужения полосы пропускания и подавления соседних помех
• Встроенный FSK-декодер с отображением декодированного текста на экране и возможностью ведения лога на SD-карту в формате TXT или HTML
• Запись принимаемого аудио на SD-карту (WAV) с возможностью автоматической паузы по закрытию шумоподавителя и разделением файлов при изменении состояния
• Удалённое управление через Ethernet (LAN) или USB с помощью опционального ПО RS-R8600 (передача аудио, спектра и команд)
• Функция Voice Squelch Control (VSC) для открытия шумоподавителя только при обнаружении речевых компонентов сигнала
• Сканирование: программное (Programmed), тонкое (Fine Programmed), дельта-частотное (∂F), памяти (Memory), приоритетное (Priority) и автоматическая запись частот (Auto Memory Write)
• Поддержка тонового шумоподавителя (CTCSS/DTCS) и цифрового шумоподавителя (NAC, RAN, COM ID, CC, UC) для избирательного приёма
• Функция AFC (Automatic Frequency Control) в режимах FM, WFM и DIGITAL для автоматической подстройки на несущую
• Дуплексный режим (DUP– / DUP+) с настраиваемым сдвигом частоты для работы через ретрансляторы
• Функция Capture Screen для сохранения снимка экрана на SD-карту в формате PNG или BMP по нажатию кнопки питания
• Таймер сна (Sleep Timer) и ежедневный таймер (Daily Timer) для автоматического включения/выключения приёмника в заданное время
• Синхронизация времени через NTP-сервер по сети для точной привязки записей и логов
• Программирование через персональный компьютер с помощью опционального ПО CS-R8600 для клонирования настроек и обновления прошивки

Сферы применения

Icom IC-R8600 — выбор профессионалов радиомониторинга, исследователей в области радиочастот и требовательных радиолюбителей. Он незаменим для приёма сигналов дальней связи в КВ-диапазоне, наблюдения за цифровыми сетями общественной безопасности (D-STAR, P25, NXDN), анализа спектра при поиске источников помех, а также может использоваться как лабораторный приёмник в измерительных целях. Благодаря удалённому управлению через сеть, подходит для стационарных центров мониторинга.

Комплектация

• Приёмник Icom IC-R8600
• Кабель питания постоянного тока (3 м, с предохранителями 3 А/125 В)
• Штекеры для динамика (2-контактные 3.5 мм)
• Короткозамыкающий коннектор для DC IN (при использовании SP-39AD или AD-55NS)
• Запасной предохранитель (3 А/58 В) для внутренней цепи
• Запасные предохранители (3 А/125 В) для DC-кабеля
• Разъёмы RCA (для подключения антенны ANT3)
• Руководство пользователя
