Icom IC-R9500

Приёмник Icom IC-R9500 с многополосным спектроанализатором

Профессиональный стационарный приёмник Icom IC-R9500 представляет собой флагманское устройство радиомониторинга, перекрывающее частотный диапазон от 5 кГц до 3335 МГц (с блокировкой сотовых диапазонов в американской версии), работающее в режимах SSB, CW, AM, FM, WFM, FSK и опционально P25, отличающееся выдающейся интермодуляционной стойкостью (IP3 до +40 дБм), пятью фильтрами и широкополосным анализатором спектра.

Приёмник имеет пять независимых фильтров (240, 50, 15, 6 и 3 кГц) для защиты от перегрузки сильными сигналами. Фильтр 3 кГц обеспечивает динамический диапазон блокирования около 130 дБ при разносе 5 кГц. Первый смеситель выполнен на D-MOS FET-матрице, что даёт IP3 +40 дБм на 14.1 МГц, +9.8 дБм на 50 МГц и +6.2 дБм на 620 МГц. Высокостабильный OCXO гарантирует частотную стабильность ±0.05 ppm (0°C…50°C).

Встроенный анализатор спектра на базе DSP имеет четыре режима отображения (нормальный/широкий, центр/фикс). В нормальном режиме полоса обзора регулируется от ±2.5 кГц до ±5 МГц, в широкополосном режиме возможно наблюдение до ±500 МГц (с шагом 10, 25, 50, 100, 250, 500 МГц). Цифровой видеовыход позволяет подключать внешний монитор.

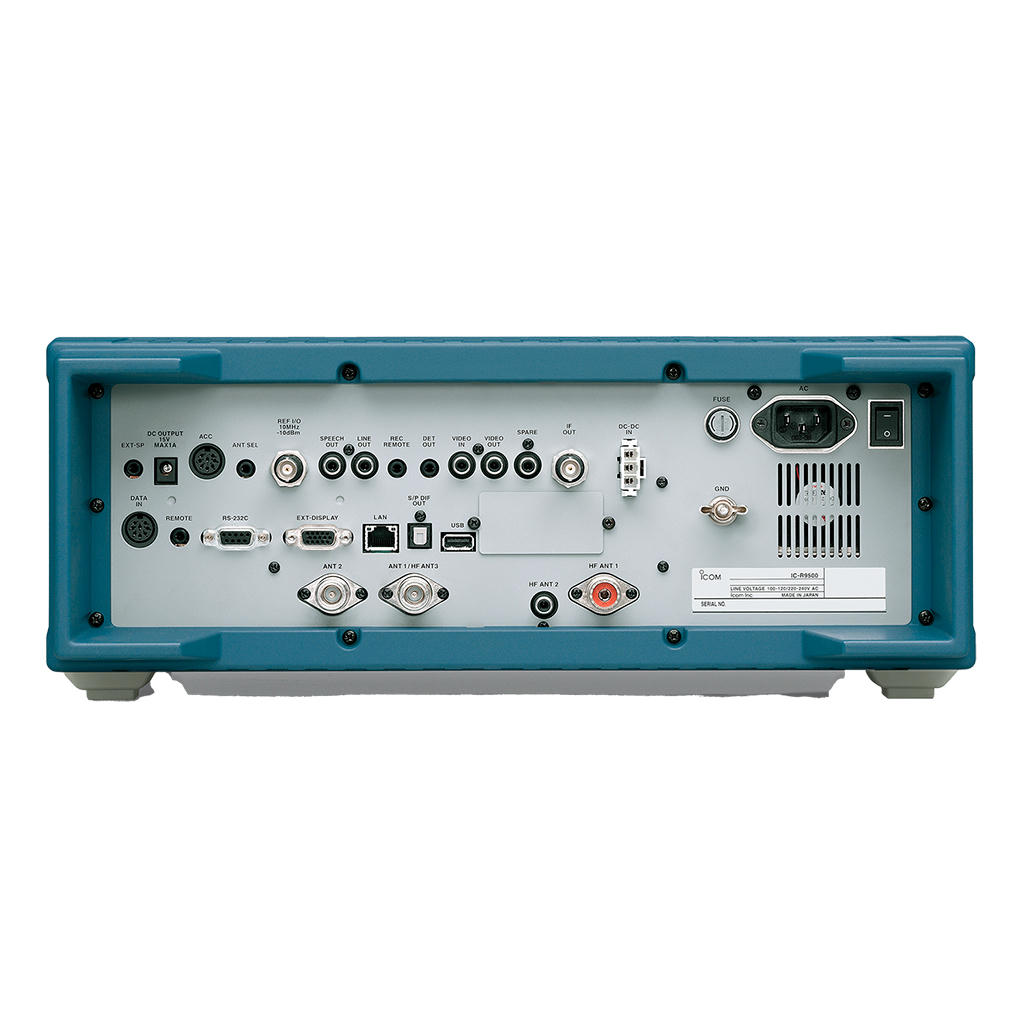

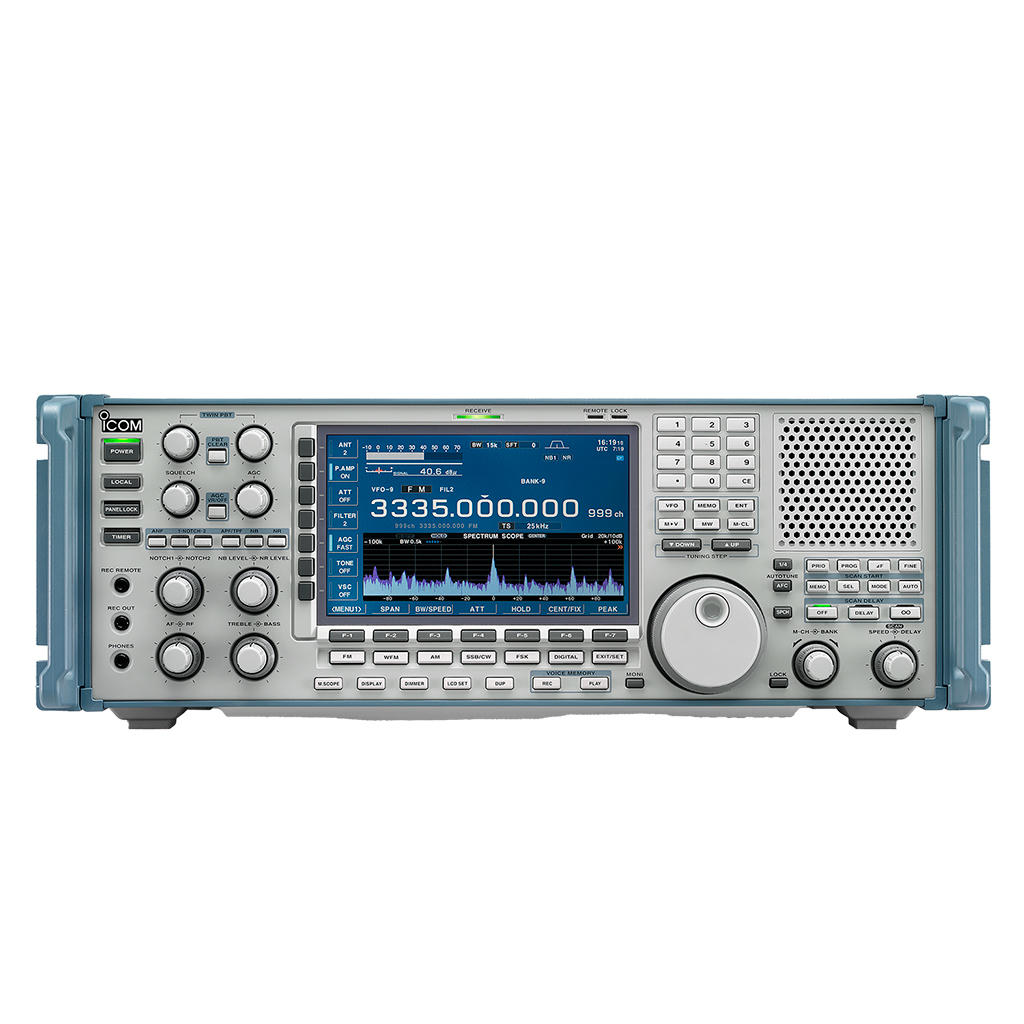

На передней панели установлен 7-дюймовый цветной активный матричный TFT-дисплей (800×480 пикселей) с широкими углами обзора. Приёмник имеет четыре антенных входа: SO-239 (50 Ом, HF), RCA (500 Ом, HF) и два Type-N (50 Ом, для диапазонов 30–1150 МГц и 1150–3335 МГц). Встроенный рекордер записывает аудио в WAV на CF-карту (встроенную) или внешний USB-накопитель. Частота дискретизации от 8 до 48 кГц.

Два независимых 32-битных DSP обеспечивают цифровую обработку: IF-фильтры (50 Гц – 3.6 кГц), шумоподавитель, режектор, синхронный детектор AM, FSK-демодулятор. Приёмник имеет 1220 каналов памяти (включая 100 авто), 10 VFO, множество режимов сканирования. Управление возможно с ПК через CI-V, USB или RS-232C. Питание от сети 100-240 В переменного тока, потребление 100 ВА. Вес 20 кг.

Доступные функции

• Приём сигналов в непрерывном диапазоне частот от 5 кГц до 3335 МГц (в зависимости от версии) во всех основных режимах: USB, LSB, CW, FSK (Baudot), AM, FM, WFM (широкополосный FM) и P25 (цифровой режим с опциональным модулем UT‑122).
• Встроенный Baudot‑декодер FSK с отображением декодированного текста на экране, возможностью сохранения в файл (Text или HTML), настройкой порога, USOS, кода новой строки и цветовым оформлением.
• Спектроанализатор (спектр‑скоп) с двумя режимами: «Центр» (частота приёма всегда в центре) и «Фикс» (фиксированный диапазон частот). Функция пикового маркера для поиска и перестройки на пики сигналов, регулируемые ширина разрешения (0,2–20 кГц), скорость развёртки, аттенюатор (10/20/30 дБ) и стоп‑кадр.
• Режим широкополосного спектр‑скопа с возможностью обзора до ±500 МГц (аудио при этом отключается).
• Цифровой диктофон: обычная запись принимаемого аудио на CF‑карту или USB‑накопитель (с автоматическим именем файла, включающим частоту, режим и время) и короткая запись (предзапись до 30 секунд во временную память) с возможностью воспроизведения последних 5–10 секунд.
• Воспроизведение записанных аудиофайлов с функциями перемотки вперёд/назад (5 или 15 секунд), паузы и остановки.
• Два независимых канала ручного режекторного фильтра (Manual Notch) с выбором ширины (широкий/средний/узкий) для подавления узкополосных помех в режимах AM, SSB, CW и FSK.
• Автоматический режекторный фильтр (Auto Notch) для подавления биений и гетеродинов в режимах SSB, AM, FM и WFM (подавляет до трёх тонов одновременно, даже при изменении частоты).
• Цифровой шумоподавитель (Noise Reduction) с регулировкой уровня для снижения случайных шумов и выделения слабых сигналов.
• Два цифровых подавителя импульсных помех (Noise Blanker 1 и 2) с независимой регулировкой глубины подавления и длительности стробирования.
• Система Twin PBT (Passband Tuning) для электронного сужения полосы пропускания ПЧ и подавления соседних помех с отображением ширины и сдвига на экране; кнопка сброса настроек.
• Выбор одного из трёх IF‑фильтров для каждого режима с возможностью точной настройки полосы пропускания (например, для SSB от 50 Гц до 3,6 кГц с шагом 50/100 Гц).
• Выбор «руфинг»‑фильтра (3, 6, 15 или 50 кГц) на первой ПЧ для улучшения интермодуляционных характеристик.
• Выбор формы DSP‑фильтра (резкий или мягкий) для режимов SSB и CW независимо для HF и VHF/UHF диапазонов.
• Регулировка времени постоянной АРУ (AGC) от 0,1 до 8 секунд (или отключение) для каждого режима, с возможностью ручной настройки вращением ручки [AGC].
• Два предусилителя (P.AMP1 — широкодинамичный, P.AMP2 — высокочувствительный) для приёма слабых сигналов на КВ, и один предусилитель для диапазонов выше 30 МГц.
• Регулируемый аттенюатор (6/12/18/24/30 дБ на КВ, 10/20/30 дБ на УКВ и фиксированный 20 дБ на СВЧ) для предотвращения перегрузки при сильных сигналах.
• Режим дуплекса (DUP‑ / DUP+) с настраиваемым сдвигом частоты для работы через ретрансляторы, в том числе для приёма на частоте передачи (кнопка [MONI]).
• Тоновое и DTCS‑шумоподавление (CTCSS и DTCS) в режиме FM с выбором из 50 тонов и 104 кодов, включая реверсивные режимы.
• Цифровое шумоподавление (NAC и селективное) в режиме P25 с программированием кодов через клавиатуру.
• Функция автоматической подстройки частоты (AFC) в режимах FM и WFM, а также автоматической настройки (Autotune) в AM, SSB и CW (±5 кГц, ±1 кГц или ±500 Гц).
• Голосовой синтезатор (Speech) с озвучиванием частоты, режима, уровня S‑метра; выбор языка (английский/японский), скорости речи и уровня громкости.
• Встроенный календарь и часы реального времени с отображением местного времени и UTC (или другого часового пояса) на экране.
• Дневной таймер (Daily Timer) с возможностью автоматического включения и выключения приёмника в заданное время и день недели, с привязкой к каналу памяти.
• Таймер сна (Sleep Timer) с установкой времени от 5 до 120 минут (автоматическое отключение с предварительными звуковыми сигналами).
• Функция VSC (Voice Squelch Control) для сканирования только сигналов с речевыми компонентами (игнорирует несущие и шумы).
• Большое количество режимов сканирования: программное (до 10 пар границ), ∂F‑сканирование (±5 кГц … ±1 МГц), память (все каналы или в пределах банка), выборочное по меткам (★1–★9), по режиму, автозапись в память (Auto Memory Write), приоритетное (до 10 приоритетных каналов), тон‑скан (поиск CTCSS/DTCS).
• Функция тонкого сканирования (Fine Scan) — при открытии шумоподавителя шаг перестройки уменьшается до 10 Гц.
• Режим Skip‑сканирования — пропуск заранее заданных каналов и частот при сканировании.
• 1220 каналов памяти: 1000 обычных, 100 каналов автозаписи (Auto Write), 100 каналов пропуска (Skip) и 20 каналов для границ сканирования. Возможность присвоения имён (до 10 символов) и редактирования списка памяти с блочными операциями (очистка, перемещение, копирование, вставка).
• Копирование содержимого канала памяти в VFO, а также копирование из памяти в память.
• Возможность сохранения и загрузки настроек, содержимого памяти и списка ретрансляторов на CF‑карту или USB‑накопитель (файлы настроек, логов FSK, аудиозаписей).
• Функция импорта/экспорта файлов в формате CSV через SD‑карту (для списка ретрансляторов, позывных и GPS‑памяти).
• Внешнее управление через компьютер по протоколу CI‑V (разъём REMOTE и RS‑232C) с возможностью трансива (Transceive) с другим оборудованием Icom.
• Подключение внешнего видеомонитора через разъём EXT‑DISPLAY (VGA) и вывод видеосигнала с ЖК‑дисплея или с видеовхода (NTSC).
• Регулировка параметров видеоизображения (яркость, контраст, насыщенность, оттенок, обрезка кадра, масштабирование) для входного и выходного сигнала.
• Подключение внешней клавиатуры через USB для удобного ввода имён и текста.
• Функция блокировки ручки настройки (Dial Lock) и блокировки всей панели (Panel Lock) с возможностью отключения дисплея (Display Sleep).
• Регулировка чувствительности вращения основной ручки (Auto Tuning Step) — ускорение при быстром вращении (высокое или низкое).
• Настраиваемая индикация уровня сигнала: S‑метр, dBµ, dBµ(EMF) или dBm, с функцией удержания пика (Peak Hold) для стрелочного индикатора.
• Возможность калибровки опорной частоты с помощью встроенного маркера и регулировки REF Adjust.
• Сохранение и загрузка резервных копий прошивки (обновление встроенного ПО через USB‑накопитель или по сети Ethernet).
• Функция «Screen Saver» для защиты ЖК‑дисплея от выгорания (автоматическое отключение экрана через 15, 30 или 60 минут бездействия).
• Возможность частичного сброса (Partial Reset) и полного сброса (All Reset) с сохранением или очисткой памяти каналов и настроек.

Сферы применения

Приёмник Icom IC-R9500 используется государственными службами радиомониторинга, исследовательскими центрами и радиолюбителями-экспертами для анализа спектра, поиска и пеленгации сигналов, высококачественного приёма радиостанций дальней связи (HF), а также для приёма спутников и метеорологических спутников.

Комплектация

• Приёмник Icom IC-R9500
• Кабель питания переменного тока
• Запасные предохранители
• Руководство по эксплуатации
