Icom ID-5100E

Радиостанция Icom ID-5100E с встроенным GPS для цифровой связи D-STAR

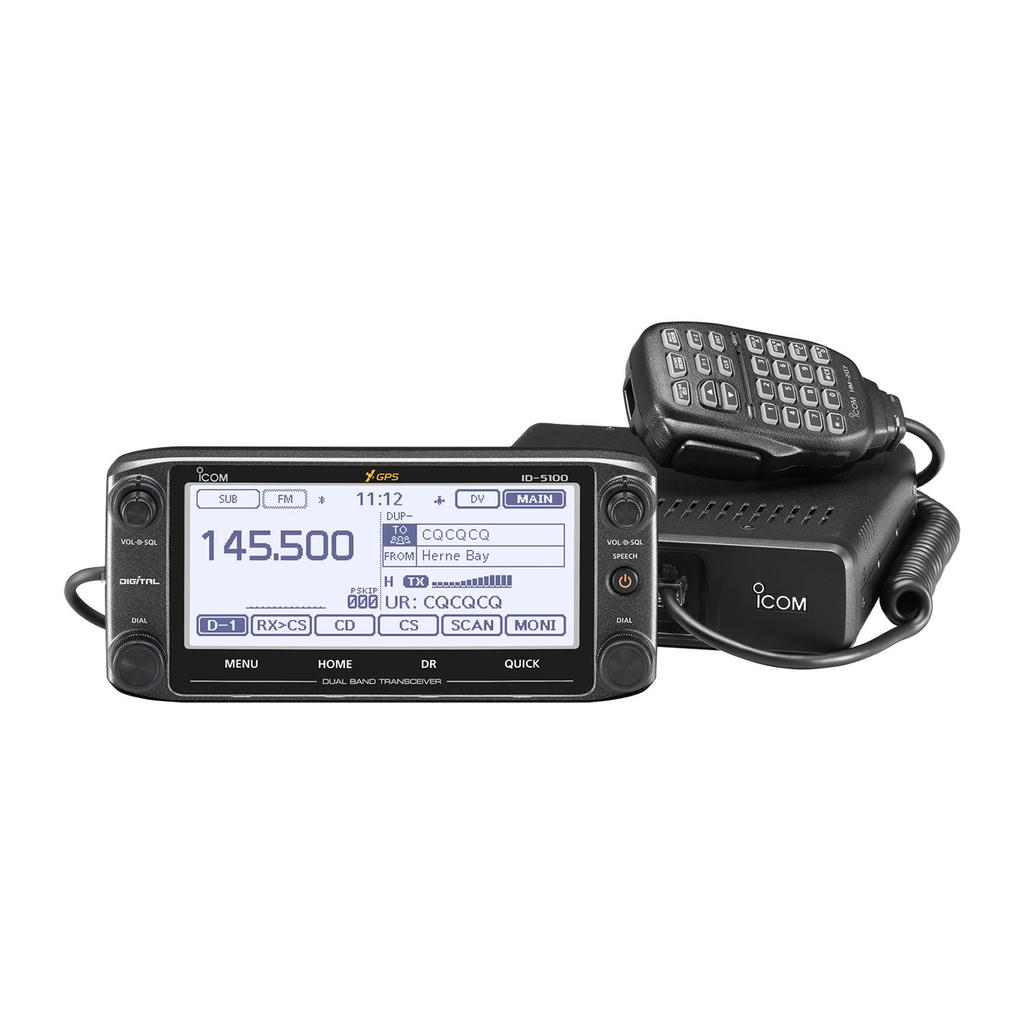

Автомобильная радиостанция Icom ID-5100E представляет собой передовое устройство для цифровой радиосвязи стандарта D-STAR, работающее в диапазонах 144 МГц и 430 МГц с выходной мощностью 50 Вт на каждом, оснащённое 5.5-дюймовым сенсорным TFT-дисплеем, встроенным GPS-приёмником и слотом для SD-карт, отличающееся интуитивным управлением и широкими возможностями интеграции со смартфоном.

Сенсорный дисплей с разрешением 320×128 пикселей и точечной матрицей обеспечивает наглядное отображение спектра, положения на карте (при подключении), списка репитеров и меню. Встроенный GPS-приёмник (GPS, ГЛОНАСС, SBAS) позволяет отправлять координаты в режиме D-PRS, записывать треки и автоматически искать ближайшие репитеры D-STAR через функцию DR (D-STAR Repeater). Функция Dualwatch позволяет одновременно принимать два цифровых (DV/DV) или аналоговых сигнала (DV/FM).

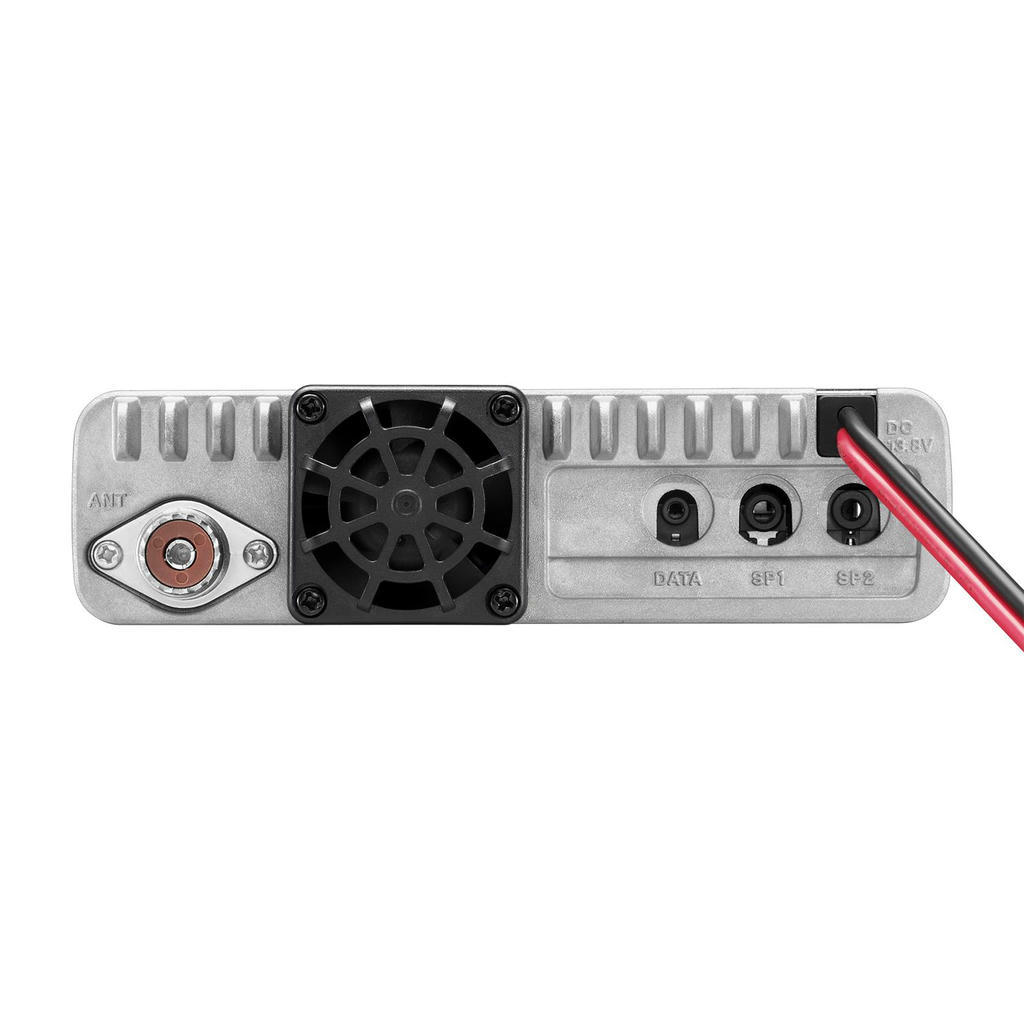

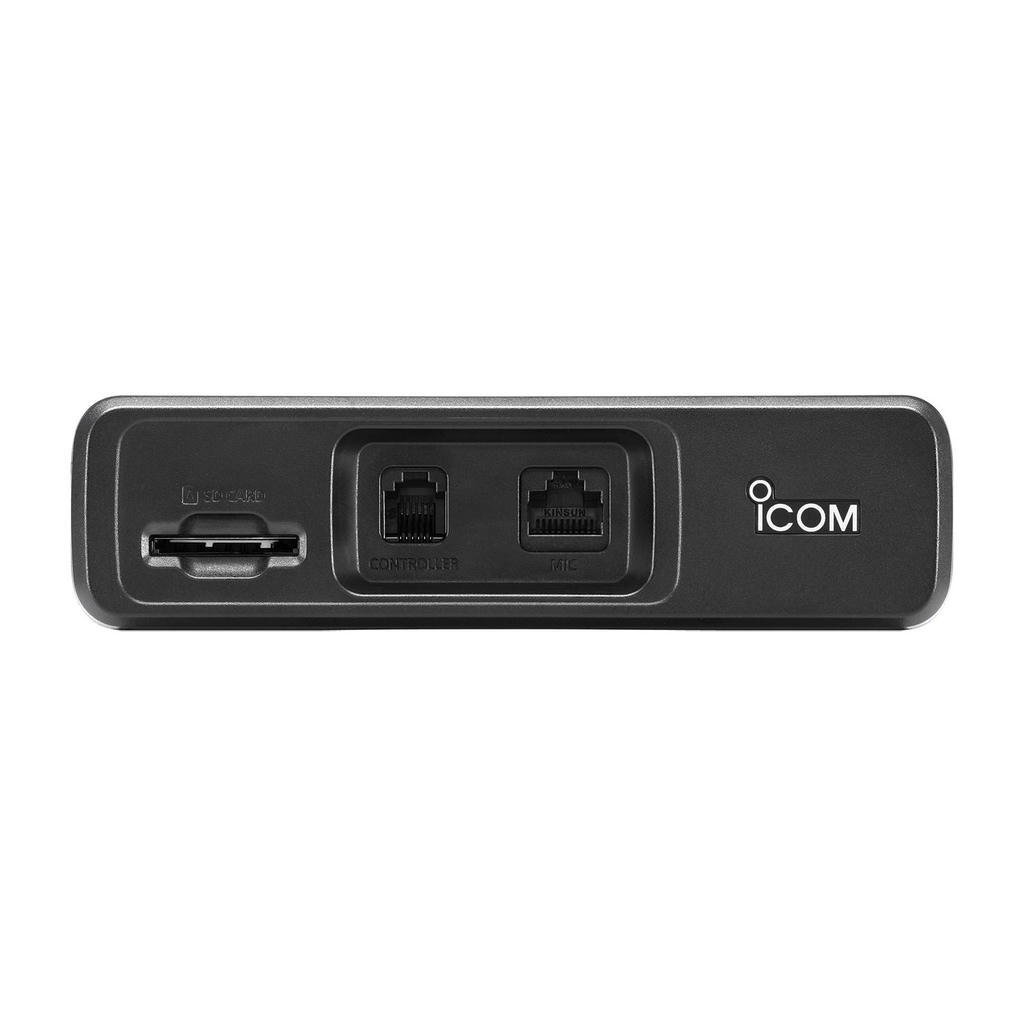

Радиостанция имеет съёмную переднюю панель с размерами 182×81.5×24.7 мм и весом 260 г. Основной блок (150×40×172.6 мм, вес 1.3 кг) выполнен в прочном металлическом корпусе. Слот для SD-карт служит для хранения логов QSO, записи голоса, обмена фотографиями (Photo Share) и сохранения настроек. Встроенный приёмник авиадиапазона (118–136 МГц AM) расширяет функциональность для пилотов и наблюдателей.

Поддержка Bluetooth (опциональный модуль UT-133/A) позволяет подключать гарнитуру VS-3 для беспроводной голосовой активации. Бесплатное приложение RS-MS1A для Android даёт возможность управлять радиостанцией, обмениваться сообщениями и фотографиями через D-STAR. Режим DV Fast Data обеспечивает передачу данных со скоростью 3480 бит/с.

Управление возможно как с сенсорного экрана, так и с микрофона HM-207. Программное обеспечение CS-5100 (входит в комплект) позволяет гибко настраивать радиостанцию.

Доступные функции

• Двухдиапазонный приём и передача в диапазонах 144 МГц и 430 МГц, а также приём в авиационном диапазоне AIR (118–136 МГц) и широкополосный приём от 137 до 550 МГц (в зависимости от версии).
• Цифровая голосовая связь D-STAR (DV) с одновременной передачей низкоскоростных данных и координат GPS, а также режимы FM, FM-N, AM, AM-N (только приём).
• Встроенный GPS-приёмник для определения текущих координат, скорости, высоты и времени с отображением на экране и возможностью передачи данных в режиме DV (D-PRS, NMEA).
• Функция D-PRS (Digital APRS) для передачи и приёма не только позиции, но и объектов (Object), метеоданных (Weather) и информационных пунктов (Item) во время голосового вызова в DV‑режиме.
• Режим DR (D-STAR Repeater) для удобной работы с цифровыми ретрансляторами: автоматическая настройка частоты, смещения, тона и шлюза при выборе ретранслятора из предустановленного списка.
• Возможность связи через ретрансляторы D-STAR: местные вызовы (Local CQ), вызовы через шлюз (Gateway CQ) и вызовы конкретных станций с маршрутизацией по позывному (Call Sign Routing).
• Работа с рефлекторами D-STAR: подключение, отключение, эхо-тест, запрос информации о ретрансляторе — всё через удобное меню рефлекторов.
• Автоматический приём и запись истории вызовов (RX History) до 50 последних станций с возможностью сохранения позывного и быстрой установки его в качестве получателя (UR).
• Функция захвата позывного (Call Sign Capture) — однократным касанием кнопки [RX>CS] последний принятый позывной устанавливается как временный получатель для немедленного ответа.
• Два независимых приёмных тракта с режимами Dualwatch (одновременное наблюдение за MAIN и SUB диапазонами) и Single watch (только один диапазон), с возможностью раздельного вывода аудио на внешние динамики SP1 и SP2.
• Сенсорный ЖК-дисплей функцией автоматического затемнения (Auto Dimmer) по времени или при касании.
• До 1000 каналов памяти, организованных в банки A–Z, с возможностью присвоения имён (до 16 символов), копирования, очистки и быстрого вызова.
• Различные режимы сканирования: полное VFO, по диапазону, программное (до 25 программных границ), программное с линковкой, банковское, линковка банков, а также сканирование только в DV‑режиме по ретрансляторам.
• Запись переговоров (QSO) на SD‑карту (до 32 ГБ) в автоматическом или ручном режиме, с возможностью выбора записи только приёма или приёма и передачи, а также автоматическое разделение файлов при смене состояния PTT.
• Воспроизведение записанных аудиофайлов со встроенным плеером, с функцией перемотки и настраиваемым временем пропуска (Skip Time).
• Голосовой синтезатор (Speech) с озвучиванием частоты, режима, позывного, уровня S-метра, а также возможность озвучивания вращения [DIAL] и изменения режима.
• Функция Home Channel — быстрый вызов предустановленной частоты или ретранслятора однократным касанием [HOME] в любом режиме (VFO, Memory, DR).
• Тоновое и цифровое шумоподавление: CTCSS (50 тонов), DTCS (104 кода), реверсивные режимы (TSQL‑R, DTCS‑R), а также цифровой кодовый шумоподавитель (Digital Code Squelch) для DV‑режима.
• Поддержка Bluetooth (с опциональным модулем UT‑133): подключение гарнитуры VS‑3, передача аудио, управление PTT, VOX‑функция с регулировкой уровня и задержки, работа с Bluetooth‑устройствами данных (например, Android для управления).
• Функция VOX при использовании Bluetooth‑гарнитуры — автоматическое переключение на передачу по голосу с настройкой чувствительности, задержки и таймаута передачи.
• Дуплексная работа с репитерами (аналоговыми и цифровыми) — настройка сдвига частоты, направления, тона доступа, автоматический репитер (Auto Repeater) для США и Кореи.
• Функция быстрой передачи данных DV Fast Data — использование и аудио-, и дата-кадров для увеличения скорости передачи данных примерно в 3,5 раза (при этом голос не передаётся).
• Экспорт и импорт списка ретрансляторов, позывных и GPS-памяти в формате CSV через SD‑карту, а также полное клонирование настроек через SD‑карту или компьютер.
• Регистрация трека (GPS Logger) — запись маршрута движения на SD‑карту с выбором интервала записи (от 1 до 60 секунд) и набора предложений NMEA.
• GPS-будильник (Alarm) — звуковое оповещение при входе/выходе из заданной области (радиус, группа, память).
• Автоматический ответ (Auto Reply) в DV‑режиме: отправка голосового сообщения, позиции или координат при входящем вызове.
• Функция Break‑in (BK) и Enhanced Monitor Request (EMR) для профессиональных сценариев работы в DV‑режиме.
• Таймеры: Time‑Out Timer (ограничение непрерывной передачи, от 1 до 30 минут), Auto Power OFF (автоматическое выключение при бездействии, от 30 до 120 минут).
• Блокировка клавиш (Lock) и отдельная блокировка PTT (PTT Lock) для предотвращения случайных передач.
• Функция Busy Lockout — запрет передачи, если канал занят.
• Программируемые клавиши [F‑1] и [F‑2] на микрофоне HM‑207 с возможностью назначения различных функций для приёма и передачи (выбор диапазона, монитор, сканирование, мощность, дуплекс, тон, T‑Call и др.).
• Цифровая клавиатура на микрофоне HM‑207 для прямого ввода частоты, номера канала, DTMF‑кодов, управления громкостью и шумоподавителем.
• Функция DTMF‑памяти: до 16 каналов (d0–d#) с возможностью хранения до 24 символов и выбора скорости передачи (100–500 мс/символ).
• Отображение текущего времени (с коррекцией по GPS), напряжения питания, уровня сигнала, выбранной мощности, статуса SD‑карты и Bluetooth.
• Функция Heterodyne для подавления внутренних ложных сигналов (спуриусов) путём изменения частоты гетеродина на VHF/UHF диапазонах.
• Частичный сброс (Partial Reset) — сброс VFO и меню без потери памяти каналов, позывных, списка ретрансляторов; полный сброс (All Reset) для возврата всех настроек к заводским.
• Возможность обновления списка ретрансляторов и прошивки через SD‑карту (файлы CSV и ICF загружаются с сайта Icom).

Сферы применения

Icom ID-5100E предназначена для радиолюбителей, активно использующих цифровую сеть D-STAR. Она незаменима для мобильной работы, включая передачу данных и фотографий, а также для оперативного поиска репитеров по GPS. Подходит для диспетчерских служб, где требуется координация с привязкой к местности.

Комплектация

• Основной блок Icom ID-5100E
• Выносная панель управления
• Микрофон-тангента HM-207
• Кабель питания постоянного тока OPC-1132
• Кабель соединения панели OPC-837 (3.5 м)
• USB-накопитель с ПО CS-5100 и руководством PDF
• Кронштейн для микрофона
• Запасные предохранители
• Инструкция
