Name: Коаксиальный кабель Radiolab RG-405
SKU: 29960
Price: 602.00 RUB
Availability: InStock

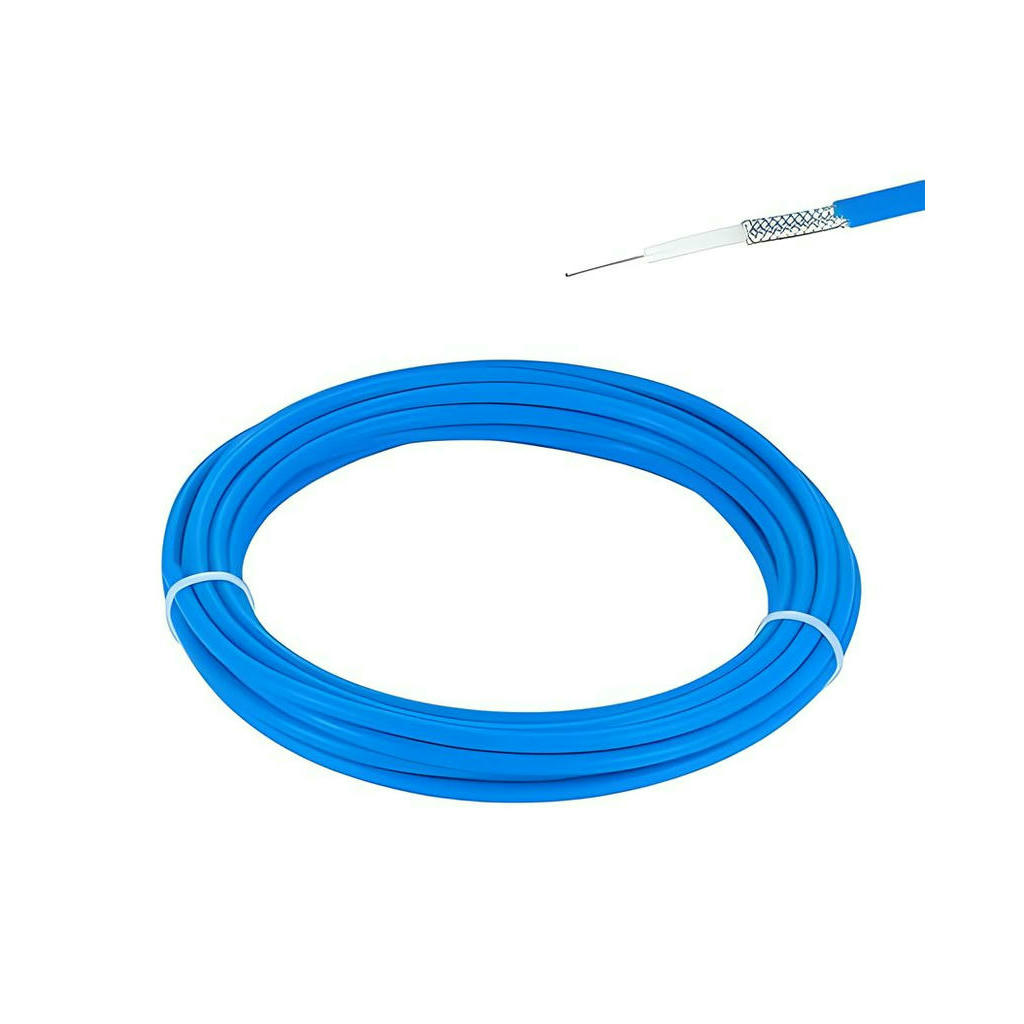

Гибкий СВЧ кабель Radiolab RG-405 для аэрокосмической отрасли

Высокотехнологичный коаксиальный кабель разработан специально для применения в СВЧ аппаратуре аэрокосмического назначения, где требуется сочетание компактности и высокой точности передачи сигнала. Обеспечивает стабильные характеристики в диапазоне частот до 40 ГГц.

Кабель RG-405 построен на основе сплошного центрального проводника диаметром 0.511 мм из омедненной стали с серебряным покрытием. Двухслойная система экранирования включает спирально намотанную посеребренную медную ленту с 40% перекрытием и оплетку с 97% покрытием, обеспечивая эффективность экранирования до 100 дБ.

Диэлектрик из фторопласта (PTFE) диаметром 1.63 мм и внешняя оболочка из FEP синего цвета гарантируют работу в широком диапазоне температур от -55 до +200°C. Специальная прецизионная технология намотки экранирующей ленты обеспечивает однородное волновое сопротивление и надежный контакт между витками.

Превосходное сочетание электрических характеристик и механической гибкости делает кабель оптимальным выбором для построения измерительных систем и профессионального оборудования, где критичны точность передачи сигнала и компактность конструкции.

Комплектация

Кабель на катушке (метраж согласно заказу)
Паспорт изделия с техническими характеристиками
Сертификат соответствия (по запросу)

Тип кабеля	RG-405
Кабель	СВЧ
Волновое сопротивление, Ом	50
Ёмкость, pF/metr	95.1
Затухание, дБ/100м	500МГц – 49дБ, 1000МГц – 72дБ, 3000МГц – 135дБ, 5000МГц – 180дБ, 10000МГц – 266дБ, 18000МГц – 370дБ
Диаметр центр. пров-ка, мм	0.511
Материал цент. проводника	Омедненная сталь покрытая серебром
Диаметр диэлектрика, мм	1.63
Материал диэлектрика	Фторопласт
Материал оплётки	Посеребренная медь
Диаметр внеш. изолятора, мм	2.64
Материал внеш. изолятора	Экструдируемый тефлон
Плотность внутреннего экрана, %	–
Плотность оплетки, %	97
Диаметр оплетки, мм	2.18
Коэффициент укорочения	1.43
Диаметр внешней оплетки, мм	–
Материал внешней оплётки	–
Граничная частота, ГГц	63
Относительная диэлектрическая проницаемость	2.07
Минимальный радиус изгиба, мм	6.35
Вес, кг/м	0.0191
Температура эксплуатации, °С	от -55 до +200
