Name: Коаксиальный кабель Radiolab RLL-27-1420S
SKU: 29968
Price: 5770.00 RUB
Availability: InStock

Прецизионный СВЧ кабель Radiolab RLL-27-1420S для аэрокосмических систем связи

Специализированный коаксиальный кабель разработан для применения в бортовой аппаратуре аэрокосмического назначения. Благодаря инновационной конструкции обеспечивает минимальные потери сигнала и исключительную фазовую стабильность в диапазоне частот до 32.9 ГГц.

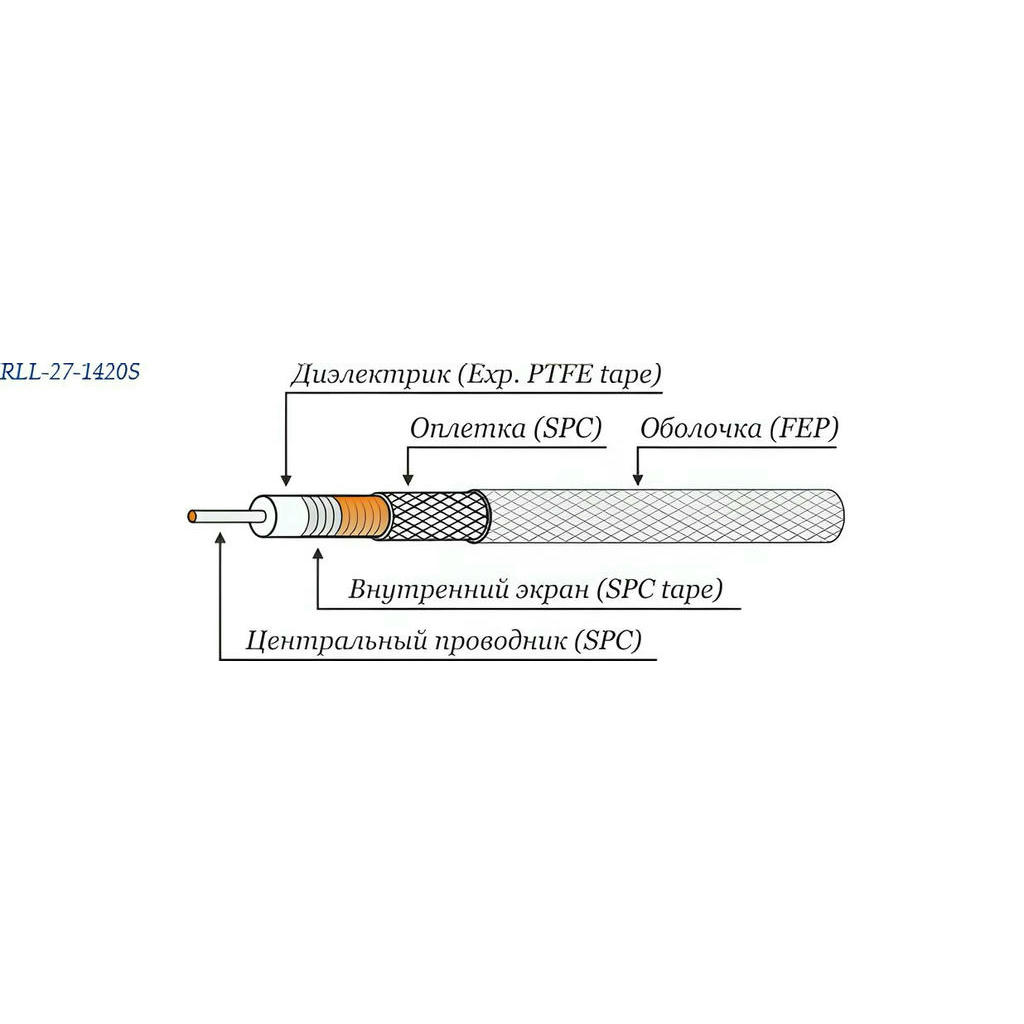

Кабель RLL-27-1420S использует сплошной центральный проводник из посеребренной меди диаметром 1.30 мм и уникальный диэлектрик из пористых фторопластовых пленок диаметром 3.68 мм. Специальная конструкция спирального внутреннего экрана со 100% покрытием и внешней оплетки с плотностью 95.6% обеспечивает коэффициент экранирования более 110 дБ.

Многослойная конструкция включает промежуточный слой из полиамидной пленки желтого цвета и внешнюю оболочку из FEP прозрачно-белого цвета диаметром 4.95 мм, что гарантирует надежную защиту от механических и климатических воздействий в диапазоне температур от -55 до +165°C. Диэлектрик из пористых пленок обладает низким коэффициентом теплового расширения.

Благодаря сочетанию спиральной конфигурации экрана и диэлектрика из пористых пленок достигается рекордно низкий уровень потерь и высокая скорость распространения сигнала. Кабель выполнен в соответствии с требованиями военной приемки MIL-C-17 и рекомендуется для применения в ответственных системах связи.

Комплектация

Кабель на катушке (метраж согласно заказу)
Паспорт изделия с техническими характеристиками
Сертификат соответствия (по запросу)

Тип кабеля	RLL-27
Кабель	СВЧ
Волновое сопротивление, Ом	50
Ёмкость, pF/metr	81.96
Затухание, дБ/100м	400МГц – 17дБ, 1000МГц – 26.8дБ, 2000МГц – 37дБ, 3000МГц – 45.9дБ, 5000МГц – 59дБ, 10000МГц – 82дБ, 18000МГц – 118дБ
Диаметр центр. пров-ка, мм	1.30
Материал цент. проводника	Медная посеребренная проволока
Диаметр диэлектрика, мм	3.68
Материал диэлектрика	Пористые фторопластовые пленки
Материал оплётки	Медная посеребренная проволока
Диаметр внеш. изолятора, мм	4.95
Материал внеш. изолятора	Экструдируемый тефлон
Плотность внутреннего экрана, %	100
Плотность оплетки, %	95.6
Диаметр оплетки, мм	4.42
Коэффициент укорочения	1.25
Материал внутреннего экрана	Медная посеребренная лента
Диаметр внутреннего экрана, мм	3.86
Граничная частота, ГГц	32.9
Относительная диэлектрическая проницаемость	1.5
Минимальный радиус изгиба, мм	25
Вес, кг/м	0.061
Температура эксплуатации, °С	от -55 до +165
