Name: Коаксиальный кабель Radiolab RLL-40-1650S
SKU: 29966
Price: 2875.00 RUB
Availability: InStock

Прецизионный СВЧ кабель Radiolab RLL-40-1650S для высокочастотных измерительных систем

Высокоточный коаксиальный кабель разработан специально для применения в измерительных системах миллиметрового диапазона длин волн. Обеспечивает стабильную передачу сигнала в диапазоне частот DC-40 ГГц с минимальными потерями.

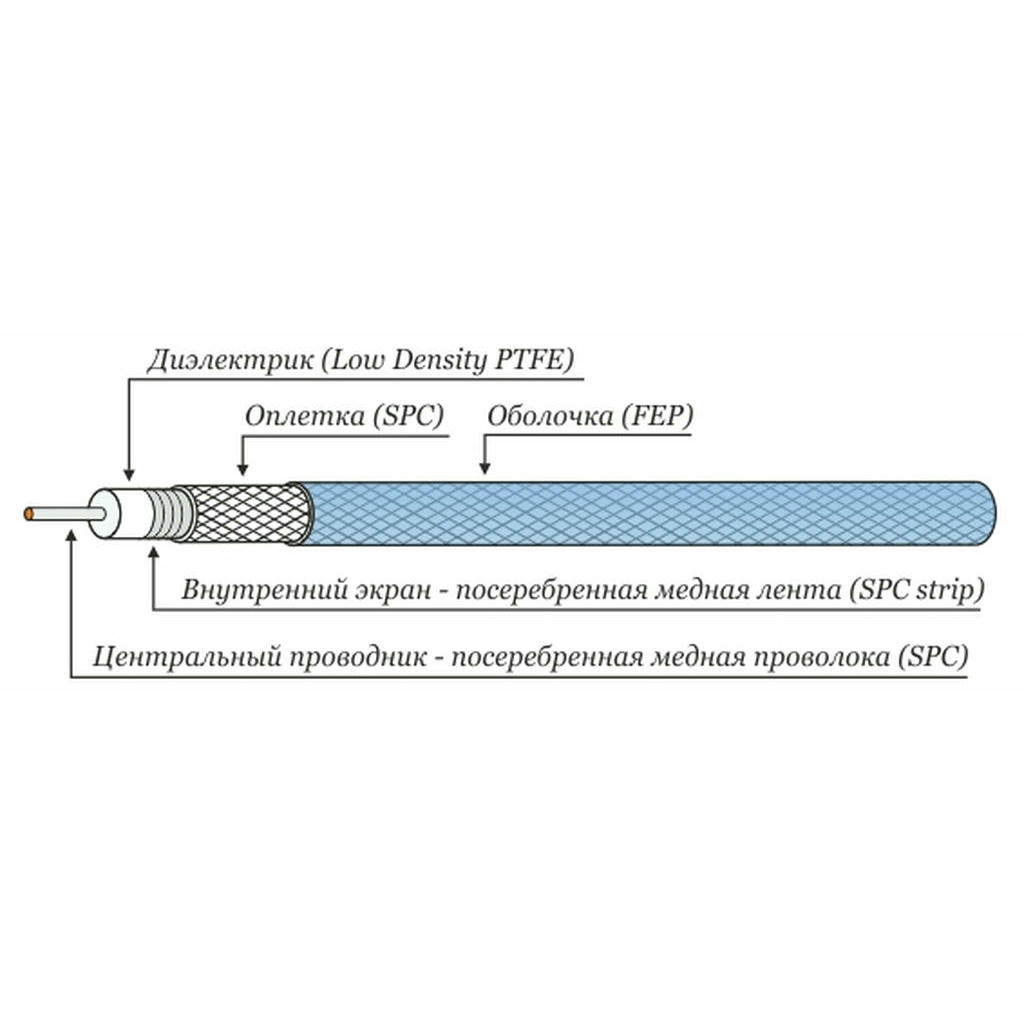

Кабель RLL-40-1650S построен на основе сплошного посеребренного медного проводника диаметром 0.94 мм и диэлектрика из фторопласта сверхнизкой плотности диаметром 2.80 мм. Специальная конструкция экранирования включает спиральный внутренний экран со 100% покрытием и внешнюю оплетку с плотностью 95.6%.

Внешняя оболочка из FEP прозрачно-синего цвета диаметром 4.10 мм обеспечивает надежную защиту от внешних воздействий в расширенном температурном диапазоне от -65 до +165°C. Фторопласт сверхнизкой плотности в качестве диэлектрика улучшает температурную фазовую стабильность.

Оптимизированная конструкция обеспечивает минимальное затухание и отличную фазовую стабильность при изгибах. Рекомендуется для применения в прецизионных измерительных системах и профессиональном телекоммуникационном оборудовании, работающем в миллиметровом диапазоне длин волн.

Комплектация

Кабель на катушке (метраж согласно заказу)
Паспорт изделия с техническими характеристиками
Сертификат соответствия (по запросу)

Тип кабеля	RLL-40
Кабель	СВЧ
Волновое сопротивление, Ом	50
Ёмкость, pF/metr	86
Затухание, дБ/100м	200МГц – 50дБ, 3000МГц – 70дБ, 6000МГц – 89дБ, 18000МГц – 160дБ, 26500МГц – 250дБ, 40000МГц – 300дБ
Диаметр центр. пров-ка, мм	0.94
Материал цент. проводника	Медная посеребренная проволока
Диаметр диэлектрика, мм	2.80
Материал диэлектрика	Фторопласт низкой плотности
Материал оплётки	Медная посеребренная проволока
Диаметр внеш. изолятора, мм	4.10
Материал внеш. изолятора	Экструдируемый тефлон
Плотность внутреннего экрана, %	100
Плотность оплетки, %	95.6
Диаметр оплетки, мм	3.40
Коэффициент укорочения	1.25
Материал внутреннего экрана	Медная посеребренная лента
Диаметр внутреннего экрана, мм	3.00
Граничная частота, ГГц	41
Относительная диэлектрическая проницаемость	1.56
Минимальный радиус изгиба, мм	10
Вес, кг/м	0.043
Температура эксплуатации, °С	от -65 до +165
