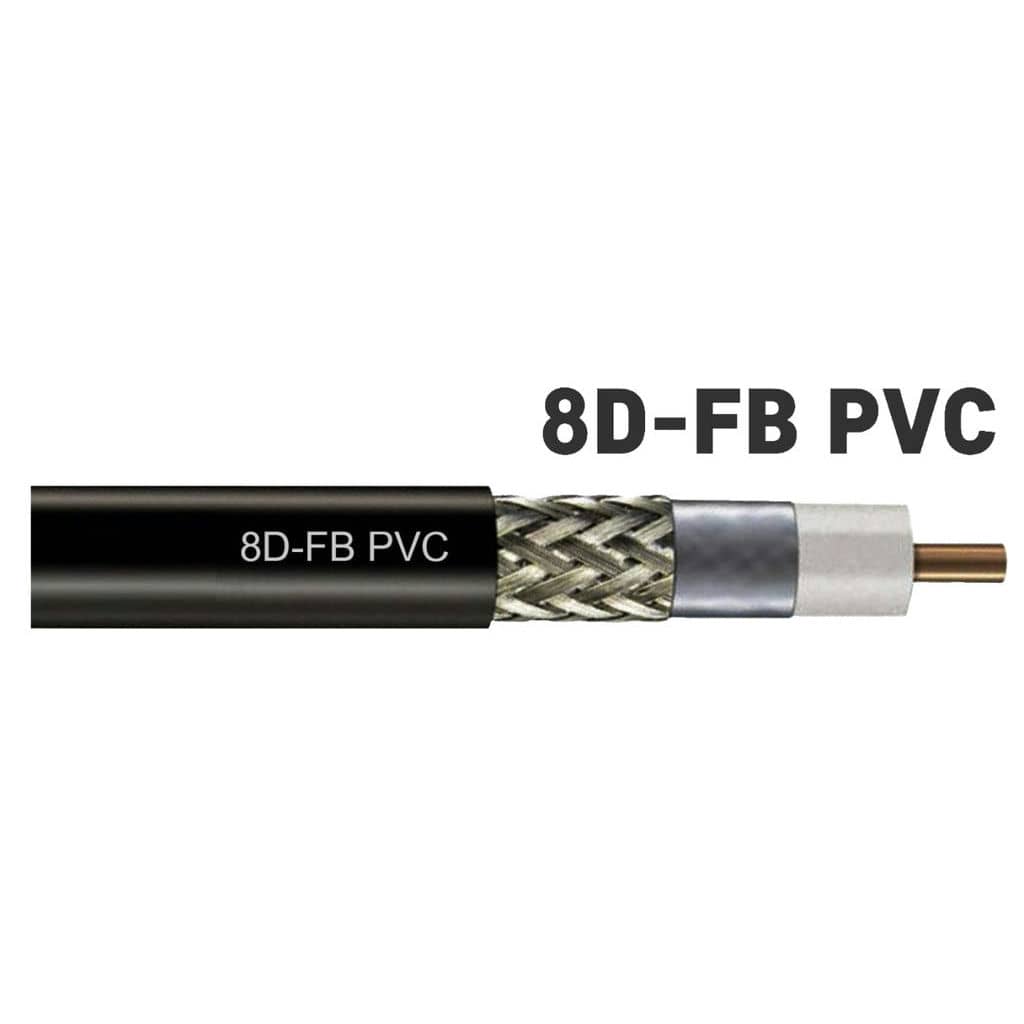

Name: Коаксиальный кабель 8D-FB CCA PVC AL MG
Brand: Radiolab™
SKU: 82397
Availability: InStock

ВЧ коаксиальный кабель 8D-FB CCA PVC AL MG экономичной серии

Коаксиальный кабель 8D-FB CCA PVC AL MG средней размерности с оплёткой из лёгкого сплава разработан для построения бюджетных антенно-фидерных трактов радиосвязи. Конструкция сочетает проверенную геометрию серии 8D-FB со сниженной себестоимостью экранирующих материалов, что делает решение привлекательным для протяжённых линий с ограниченным бюджетом.

Кабель 8D-FB CCA PVC AL MG характеризуется волновым сопротивлением 50±2 Ом и построен на центральном проводнике из омеднённого алюминия (CCA) диаметром 2,6 мм. Двойное экранирование включает двухстороннюю алюминиевую фольгу на лавсановой основе (DF) со 100% покрытием и оплётку из алюминиево-магниевого сплава конфигурации 24x7x0,16 мм с плотностью 90%. Проволока сплава Al-Mg отличается низким удельным сопротивлением и пределом прочности порядка 220 МПа.

Диэлектрик из физически вспененного полиэтилена (FPE) диаметром 7,5 мм задаёт погонную ёмкость 83 пФ/м и коэффициент укорочения 1,23. Внешняя оболочка из поливинилхлорида (PVC) диаметром 11,1 мм обеспечивает механическую защиту при протяжке по кабельным трассам и стойкость к типовым условиям эксплуатации.

Погонное затухание составляет 9,2 дБ/100м на частоте 450 МГц и 13,6 дБ/100м на частоте 900 МГц, что соответствует уровню классических кабелей 8D-FB. Рекомендуется для систем радиосвязи и радиовещания, где требуется недорогой кабель средней размерности с предсказуемыми характеристиками.

Комплектация

Кабель 8D-FB CCA PVC AL MG на катушке (метраж согласно заказу)
Паспорт изделия с техническими характеристиками
Сертификат соответствия (по запросу)

Характеристики

Тип кабеля	8D-FB
Кабель	ВЧ
Волновое сопротивление, Ом	50
Ёмкость, pF/metr	83
Затухание, дБ/100м	2450МГц – 25.1дБ, 900МГц – 13.6дБ, 450МГц – 9.2дБ, 150МГц – 4.9дБ
Диаметр центрального проводника, мм	2.6
Материал центрального проводника	Омедненный алюминий
Диаметр диэлектрика, мм	7.5
Материал диэлектрика	Вспененный полиэтилен
Материал оплетки	Алюминиево-магниевый сплав
Плотность оплетки, %	90
Конфигурация оплетки, мм	24x7x0.16
Основной экран	Алюминиевая фольга
Плотность основного экрана, %	100
Диаметр внешней оболочки, мм	11.1
Материал внешнего изолятора	Поливинилхлорид
Коэффициент укорочения	1.23
