Блок питания Mean Well NES-100-15 с выходом 15В и током нагрузки 7А
Mean Well NES-100-15 импульсный AC/DC-блок питания открытого исполнения с выходным напряжением 15В, током нагрузки до 7А и мощностью 105Вт для встраивания в шкафы связи, стойки и корпуса оборудования и питания радиостанций, контроллеров, усилителей и другой аппаратуры постоянного тока от сети переменного тока 85–264В. Предназначен для объектов, где источник питания монтируется на шасси внутри оборудования и должен работать без обслуживания в широком диапазоне температур.
Модель NES-100-15 обеспечивает стабилизированное выходное напряжение 15В с точностью ±1% и подстройкой в диапазоне 14,25–16,5В при токе нагрузки от 0 до 7А; нестабильность по сети и по нагрузке — ±0,5%, размах пульсаций и шума не превышает 120 мВ. Входное напряжение 85–132В или 176–264В переменного тока частотой 47–63Гц выбирается переключателем; КПД составляет 84%. Защита от перегрузки срабатывает при 110–150% номинальной мощности, защита от перенапряжения — при 17,25–20,25В на выходе; обе работают в импульсном режиме с автоматическим восстановлением после устранения причины, дополнительно предусмотрена защита от короткого замыкания и перегрева. Диапазон рабочих температур: от −20 до +60°С при влажности 20–90% без конденсата; средняя наработка на отказ — 320 700 часов. Блок соответствует требованиям безопасности UL 60950-1 и IEC 60950-1 и нормам электромагнитной совместимости EN55032 класс B.

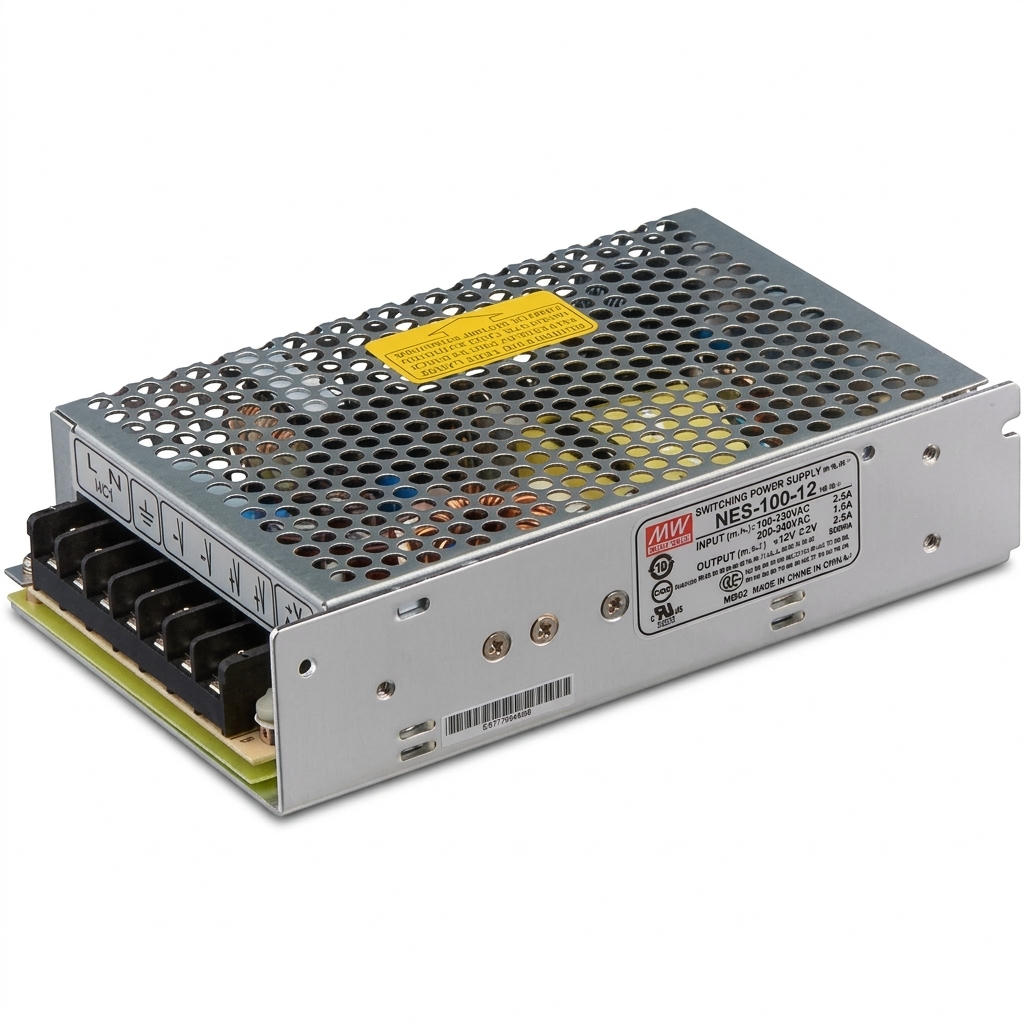

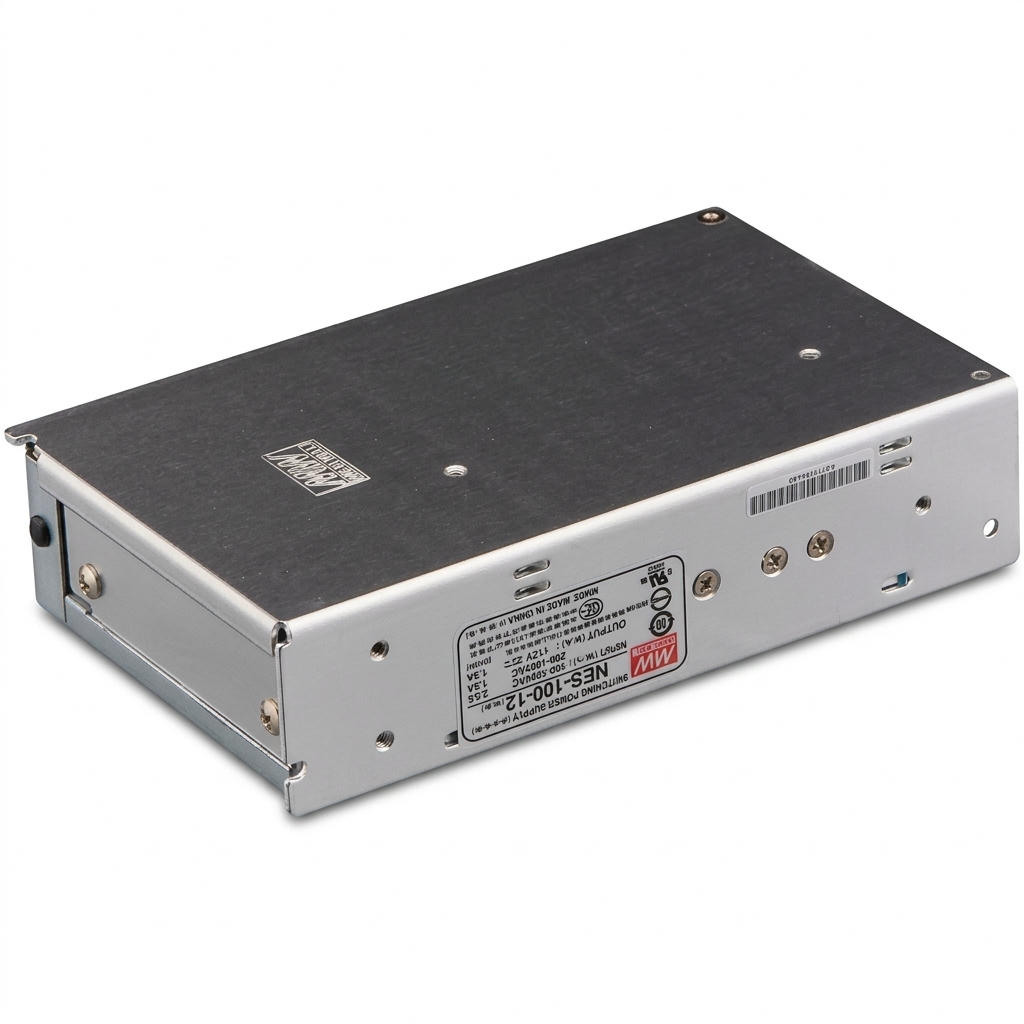

Конструктивные особенности включают металлический корпус открытого исполнения размерами 159×97×38 мм массой 0,55 кг с отверстиями для монтажа на шасси, винтовую клеммную колодку с выводами выхода −V/+V, заземления FG и сетевого входа L/N, переключатель диапазона входного напряжения 115/230В и потенциометр подстройки выходного напряжения.
Оборудование для подключения
- Портативные и мобильные радиостанции с питанием 13,8–15В и потребляемым током до 7А
- Контроллеры ретрансляторов, модемы и IP-шлюзы систем связи с питанием 12–15В
- Многоместные зарядные устройства и усилители звука с питанием 15В
- Платы и модули радиооборудования, встраиваемые в шкафы и стойки
Рекомендации по применению
Рекомендуется для монтажных организаций и интеграторов, встраивающих источник питания в шкафы связи, кроссовые и корпуса оборудования на объектах с нестабильной сетью, а также для сервисных мастерских и производителей аппаратуры, которым нужен компактный источник 15В с запасом по температуре и защитой с автовосстановлением.
Комплектация
- Блок питания Mean Well NES-100-15
