Антенна базовая коллинеарная Project A-1000 150-174 МГц 8.5 дБи
Project A-1000, коллинеарная антенна VHF с электрической длиной 1/4 плюс три секции 5/8 волны, работает в составе базовых станций и ретрансляторов 150-174 МГц. Четыре соосных излучателя питаются синфазно, их поля складываются у горизонта и вычитаются под большими углами. Усиление 8.5 дБи показывает, насколько плотнее такая решётка концентрирует энергию вдоль земли по сравнению с изотропным источником. В горизонтальной плоскости диаграмма остаётся круговой, и дальность растёт сразу по всем направлениям. Плата за высокое усиление узкая полоса, 2.5 МГц по уровню КСВ 1.5, в которую укладывают все рабочие каналы сети. На краях окна в фидер возвращается около 4 % мощности, центр окна выставляют подрезкой элементов по инструкции. Подводимая мощность до 200 Вт рассчитана на стационарные станции и ретрансляторы.

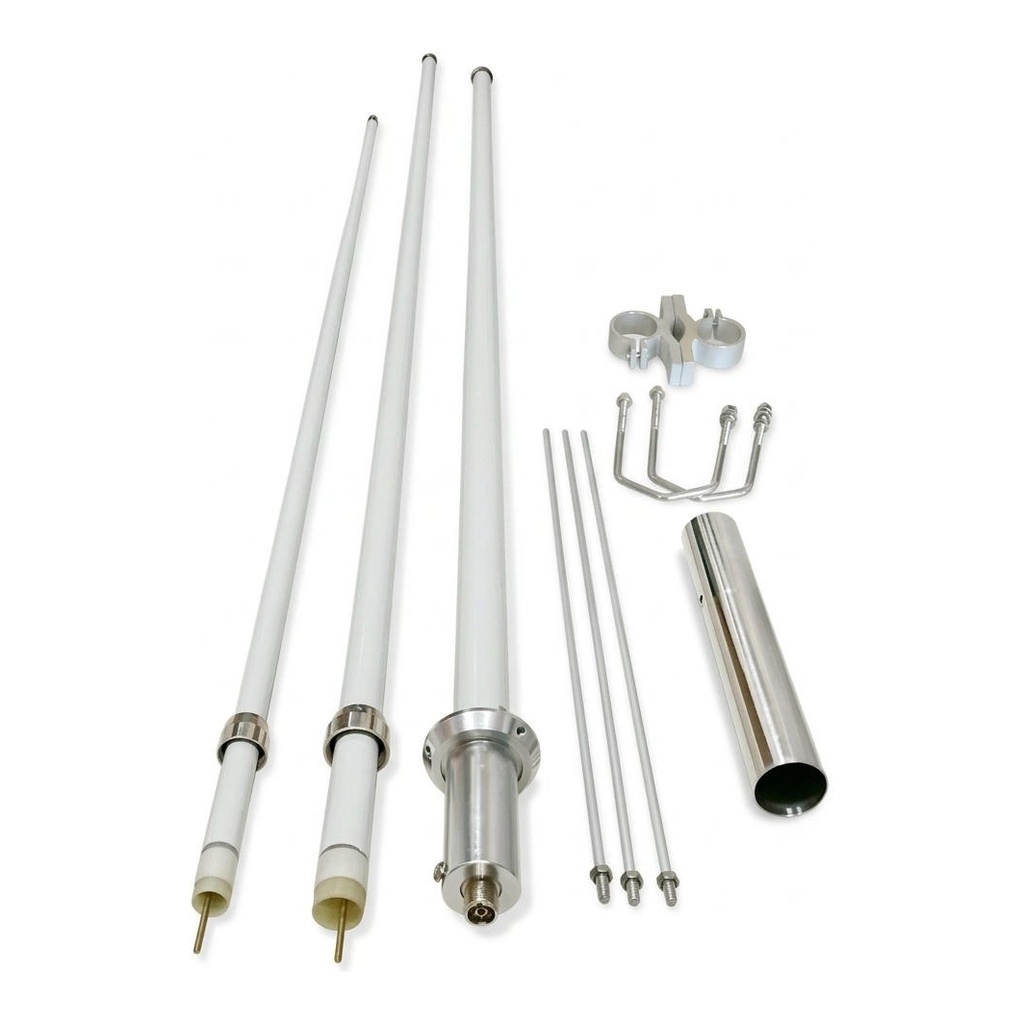

Медные излучающие элементы стоят внутри прочного корпуса из фибергласа, который принимает на себя ветер, осадки и удары. Полная высота равна 5.2 м при массе около 2.6 кг, корпус собирают из трёх секций на герметичных муфтах. Под такую длину берут жёсткую мачту с растяжками либо опору на стене здания, расчётный предел по ветру 160 км/ч. Антенну Project A-1000 крепят на трубу диаметром от 35 до 65 мм, сохраняя строгую вертикаль, ведь узкий лепесток при наклоне уходит от горизонта. Грозозащиту даёт заземление по постоянному току, снимающее статику, а прямой разряд берёт на себя отдельный грозоразрядник в тракте. Кабель приходит к разъёму SO-239 в основании, стык закрывают от влаги.
Совместимость
- Базовые станции и ретрансляторы VHF диапазона 150-174 МГц
- Стационарные радиостанции Hytera, Motorola, Icom, Vertex метрового диапазона
- Фидерные тракты 50 Ом на кабеле с малыми потерями и разъёмом PL-259
- Мачты диаметром 35-65 мм
Рекомендации по применению
Антенну Project A-1000 выбирают для районных диспетчерских, лесоохраны, нефтегазовых промыслов и сельских сетей, где одна база держит связь на десятки километров. Максимальное в линейке усиление окупается на равнине и с высокой точки установки. В холмистой местности и при абонентах под самой мачтой разумнее взять модель с более широким лепестком.
Комплектация
- Антенна Project A-1000
- Упаковка
