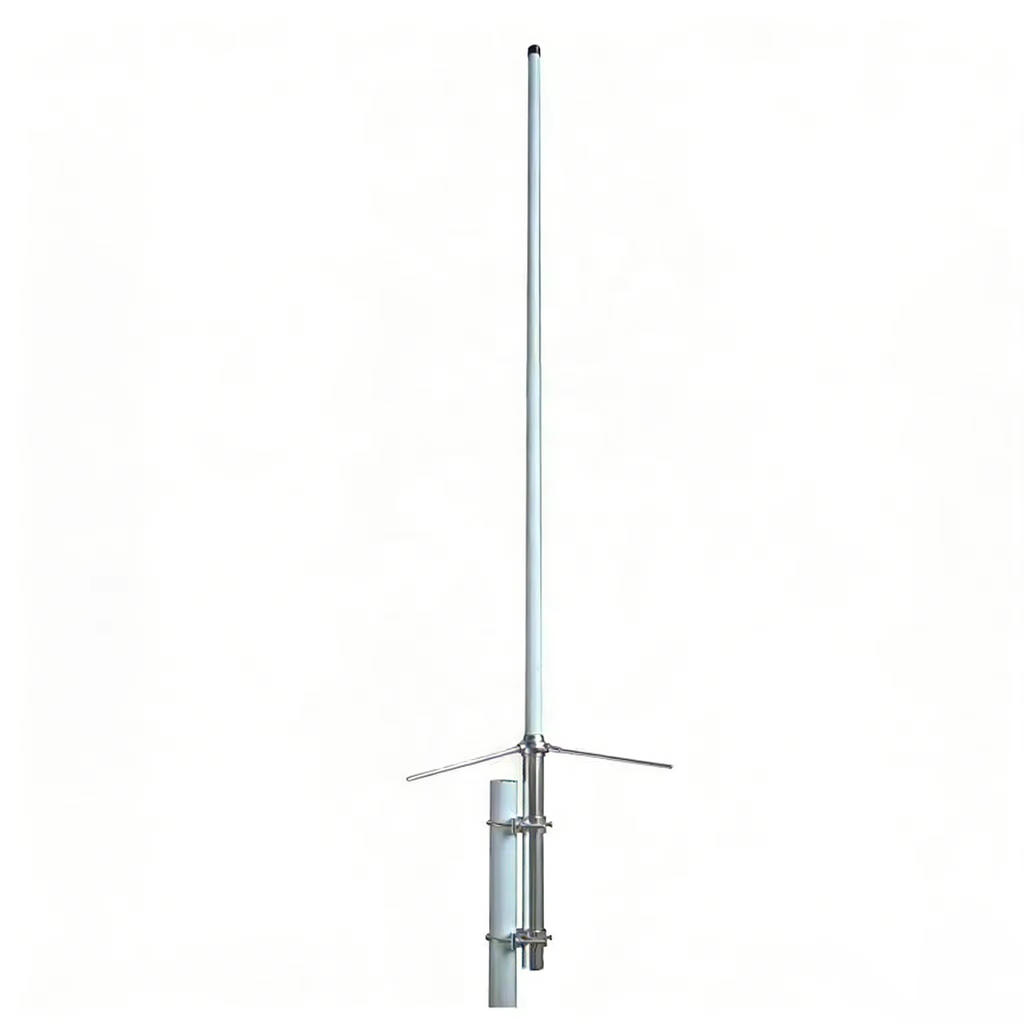

Антенна базовая коллинеарная Project A-200N 400-512 МГц 8 дБи N-гнездо
Project A-200N, коллинеарная антенна модели A-200N UHF на трёх излучателях по 5/8 волны, обслуживает базовые станции и ретрансляторы широкого участка 400-512 МГц. Такая полоса закрывает практически весь служебный дециметровый диапазон, и одна модель подходит сетям с любыми частотными присвоениями внутри него. Три синфазных вибратора сжимают вертикальный лепесток, и усиление 8 дБи показывает плотность излучения у горизонта относительно изотропного источника. Круговая диаграмма в горизонтальной плоскости обслуживает абонентов по всем азимутам. Допустимая мощность 200 Вт рассчитана на выход ретрансляторов и мощных стационарных радиостанций. Входное сопротивление 50 Ом согласуется со стандартным коаксиальным трактом без переходных устройств. Широкая полоса удобна при переезде сети на другие частоты, менять антенну на мачте не придётся.
Полотно высотой 180 см закрыто прочным обтекателем, стойким к ветровым нагрузкам и осадкам. Крепление рассчитано на мачтовую трубу диаметром от 35 до 65 мм, антенну выставляют по отвесу и стягивают хомутами. Вертикальная поляризация совпадает с антеннами носимых и возимых станций. Разъём N-гнездо держит согласование на дециметровых волнах и не разбалтывается под вибрацией, что важно при высоком расположении антенны. Project A-200N поднимают выше окружающих конструкций, поскольку на этих частотах даже небольшой металлический предмет рядом с полотном затеняет сектор. Стык с вилкой N-штекер герметизируют лентой, а мачту заземляют и защищают разрядником. Резьбовое соединение разъёма не пропускает влагу внутрь фидера при правильной герметизации стыка.
Совместимость
- Базовые станции и ретрансляторы диапазона 400-512 МГц
- Ретрансляторы с выходной мощностью до 200 Вт
- Фидерные тракты 50 Ом с разъёмом N-штекер
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project A-200N ставят на ретрансляторах предприятий, в сетях охраны и транспорта, на объектах с большой территорией, где дециметровая сеть должна работать на любых присвоенных частотах. Широкий охват избавляет от подбора антенны под конкретный канал при смене частот. Крепление на трубу даёт вынести полотно выше крыши без сложных конструкций.
Комплектация
- Антенна Project A-200N
- Комплект крепления на мачту
- Инструкция
