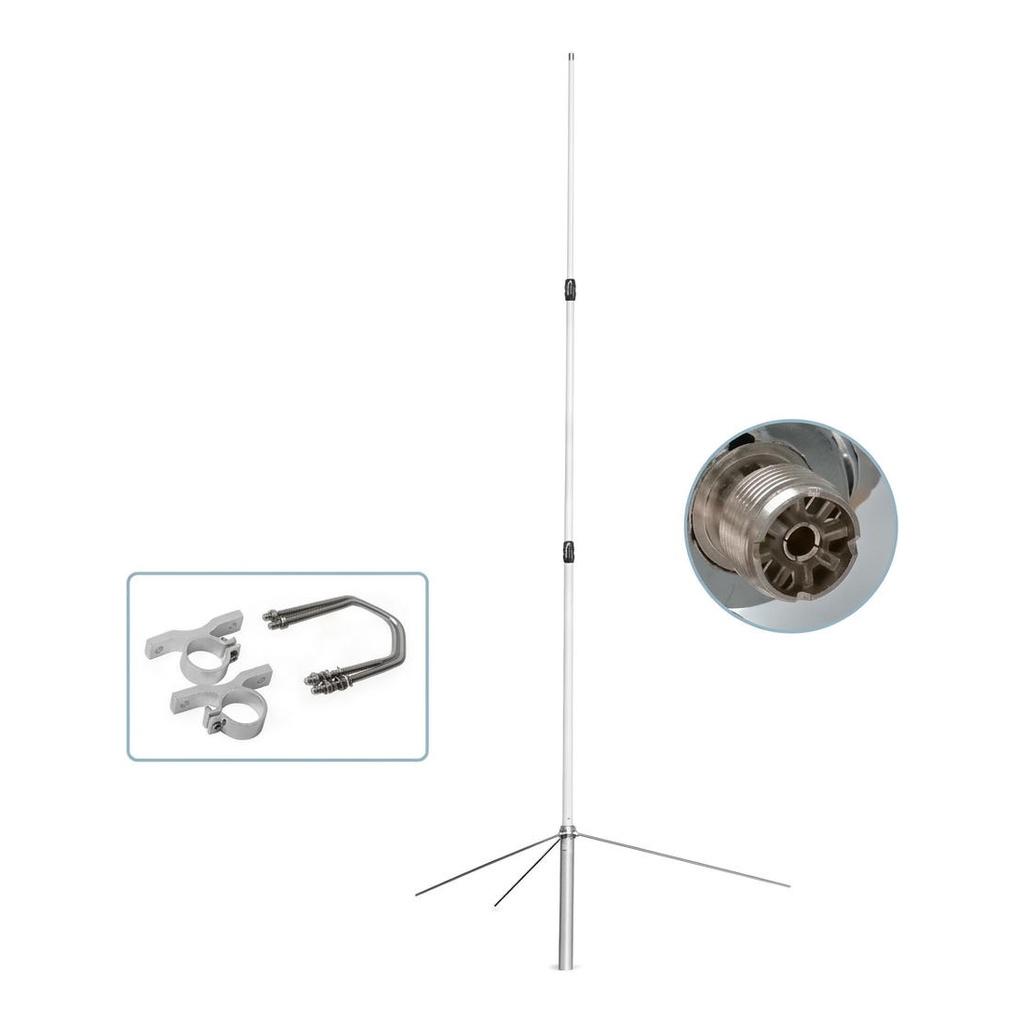

Антенна базовая коллинеарная Project A-300 150-174 МГц 6.5 дБи
Project A-300, коллинеарная антенна VHF с электрической длиной 1/4 плюс две секции 5/8 волны, работает в составе базовых станций и ретрансляторов 150-174 МГц. Диапазон относится к верхнему участку метровых волн, где сигнал огибает рельеф и держит связь на открытой местности. Синфазные секции прижимают излучение к горизонту вместо того чтобы рассеивать его вверх, и усиление 6.5 дБи отражает прибавку против изотропного излучателя. Диаграмма в горизонтальной плоскости круговая, абоненты получают одинаковый уровень с любого направления. Значение КСВ не выше 1.2 на резонансной частоте говорит о возврате в фидер около 1 % мощности. Полоса 3 МГц очерчивает окно согласования, и рабочие каналы подбирают внутри него, а центр окна выставляют подрезкой элементов по карте настройки. Подводимая мощность до 200 Вт перекрывает выход стационарных станций и ретрансляторов с запасом.
Излучающие элементы спрятаны в обтекатель из фибергласа, закрывающий их от дождя, снега и механических повреждений. Длина в сборе равна 3.6 м, и мачту рассчитывают с учётом парусности такого корпуса. Полотно заземлено по постоянному току, статический заряд стекает на мачту, а от прямого удара молнии в тракт ставят отдельный грозоразрядник. Антенну Project A-300 крепят на трубу диаметром от 35 до 65 мм и выставляют по отвесу, конструкция рассчитана на ветер до 140 км/ч. Фидер приходит к разъёму SO-239 в основании, стык закрывают от влаги. Вертикальная поляризация совпадает с поляризацией носимых и возимых станций, что снимает потери на рассогласование.
Совместимость
- Базовые станции и ретрансляторы VHF диапазона 150-174 МГц
- Стационарные радиостанции Hytera, Motorola, Icom, Vertex метрового диапазона
- Фидерные тракты 50 Ом с разъёмом PL-259 на кабеле
- Мачты и трубостойки диаметром 35-65 мм
Рекомендации по применению
Антенну Project A-300 поднимают на мачты диспетчерских служб, сельхозпредприятий, лесничеств и объектов с распределённой территорией. Средняя длина корпуса даёт заметную прибавку дальности и при этом не требует тяжёлой мачты с растяжками. Одна точка с круговой зоной заменяет несколько направленных антенн там, где бригады работают во все стороны от базы.
Комплектация
- Антенна Project A-300
- Упаковка
