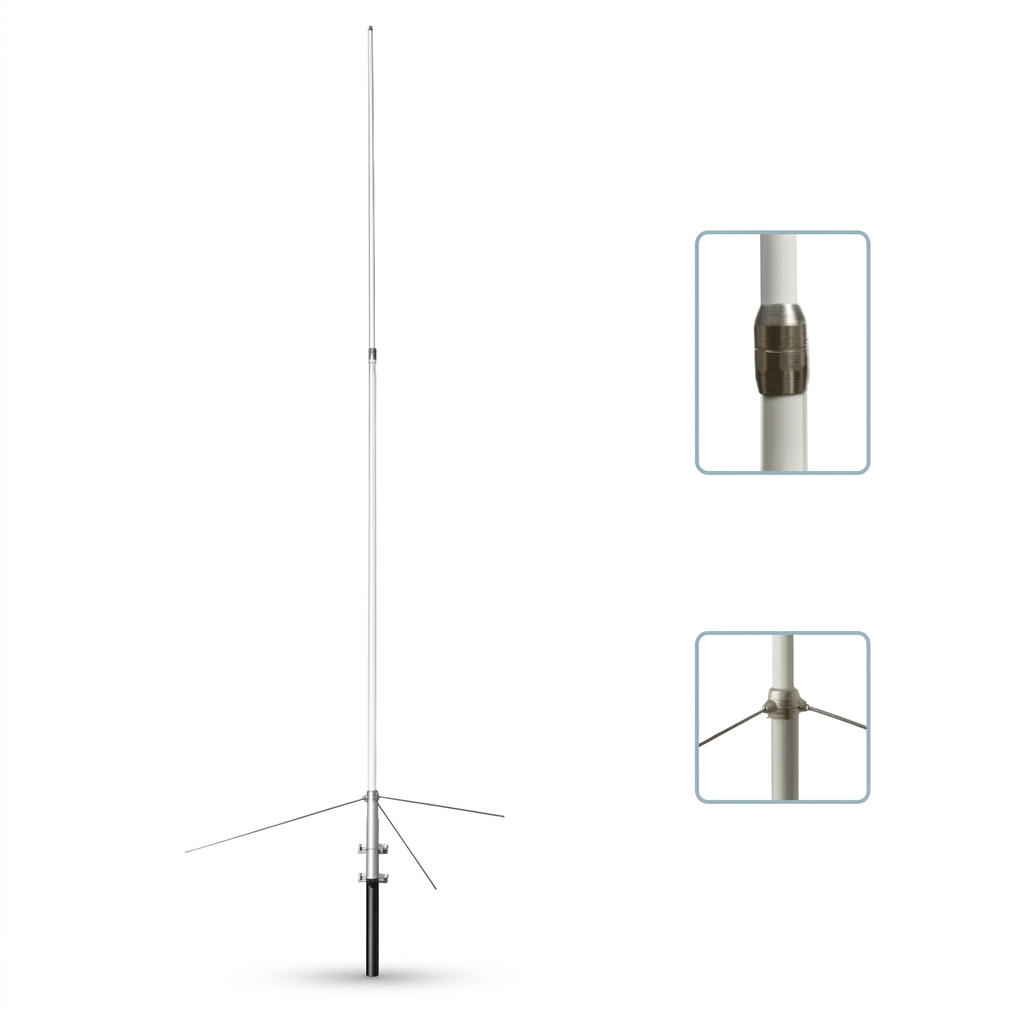

Антенна базовая коллинеарная Project A-300N 400-512 МГц 10 дБи N-гнездо
Project A-300N, коллинеарная антенна модели A-300N UHF из шести излучателей по 5/8 волны, рассчитана на профессиональные базовые станции и ретрансляторы участка 400-512 МГц. Шесть фазированных вибраторов резко сужают вертикальную диаграмму и прижимают излучение к горизонту, откуда берётся усиление 10 дБи относительно изотропного излучателя. Рабочая полоса 7 МГц задаёт участок, внутри которого антенна остаётся согласованной после настройки на частоты сети. Настройку выполняют подрезкой полотна по инструкции перед подъёмом на мачту. Диаграмма в горизонтальной плоскости круговая, и одна позиция закрывает абонентов по всем направлениям. Допустимая мощность 200 Вт и входное сопротивление 50 Ом соответствуют выходу мощных ретрансляторов со стандартным фидером. На дециметровых волнах длинный фидер съедает часть мощности, и большое усиление антенны возвращает потерянный уровень.
Излучающая система из медного сплава заключена в стеклопластиковый корпус, который защищает металл от коррозии и влаги. Высота антенны 3.6 м, крепление рассчитано на трубу диаметром от 35 до 65 мм. Ветровая стойкость 160 км/ч позволяет ставить полотно на открытых мачтах, а на большой высоте мачту дополняют растяжками. Project A-300N выставляют строго по отвесу, ведь узкий лепесток шести элементов чувствителен к наклону. Разъём N-гнездо держит согласование на дециметровых волнах и не расходится под вибрацией мачты. После стыковки с вилкой N-штекер разъём закрывают самослипающейся лентой, мачту заземляют и ставят разрядник в тракт. Полотно не собирает наледь благодаря гладкому корпусу, и зимой ветровая нагрузка не растёт.
Совместимость
- Ретрансляторы и базовые станции диапазона 400-512 МГц с мощностью до 200 Вт
- Ведомственные и корпоративные сети UHF с большой зоной обслуживания
- Фидерные тракты 50 Ом с разъёмом N-штекер
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Project A-300N применяют на вышках ретрансляторов, узлах связи ведомств и крупных предприятий, где дециметровая сеть должна закрывать город или район с одной точки. Шесть излучателей дают запас уровня на границе зоны и позволяют не наращивать мощность передатчика. Крепление на трубу и стойкость к сильному ветру рассчитаны на высокие открытые мачты.
Комплектация
- Антенна Project A-300N
- Комплект крепления на мачту
- Инструкция по настройке
