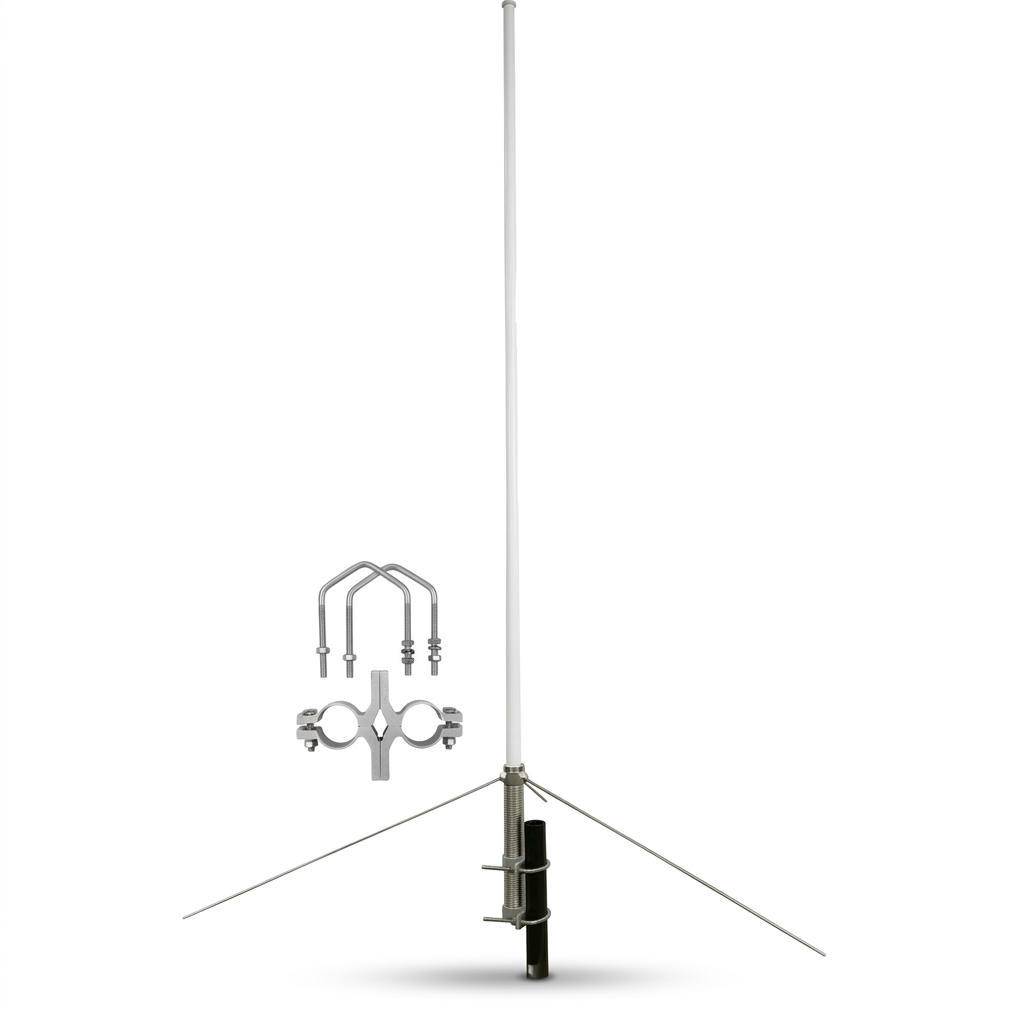

Антенна базовая вертикальная Project BC-100 134-174 МГц 4.5 дБи
Project BC-100, вертикальная антенна с электрической длиной 5/8 волны, работает в составе базовых станций и ретрансляторов диапазона 134-174 МГц. Полоса захватывает весь участок УКВ, отведённый под профессиональную подвижную связь, и позволяет держать на одной позиции несколько частотных присвоений. Излучатель 5/8 волны прижимает диаграмму к горизонту, и усиление 4.5 дБи показывает, насколько такая форма излучения выгоднее изотропного источника. Три противовеса в основании формируют искусственную землю, за счёт чего диаграмма в горизонтальной плоскости остаётся круговой. Значение КСВ не хуже 1.5 означает, что в фидер возвращается около четырёх процентов мощности, а остальное уходит в эфир. Допустимая мощность 200 Вт закрывает потребности стационарных радиостанций и ретрансляторов средней мощности, а входное сопротивление 50 Ом согласуется со стандартным коаксиальным трактом.
Стеклопластиковый обтекатель закрывает вибратор от дождя, снега и ультрафиолета, оставляя его сухим круглый год. Высота антенны 170 см, длина каждого противовеса 52 см, масса без крепежа 0.9 кг. Хомуты из комплекта охватывают мачтовую трубу диаметром от 30 до 62 мм и фиксируют антенну строго вертикально. Ветровая стойкость до 60 м/с позволяет ставить антенну на открытых мачтах без дополнительных растяжек. Антенну Project BC-100 поднимают выше конька крыши и парапетов, чтобы металл строений не заслонял часть азимутов. Разъём SO-239 в основании стыкуют с вилкой PL-259 фидера и закрывают самослипающейся лентой, которая не пускает влагу в контакт. Заземление мачты и разрядник в тракте берут на себя защиту от грозовых наведений. Стык корпуса с основанием уплотнён, и конденсат не скапливается внутри обтекателя даже при суточных перепадах температуры.
Совместимость
- Базовые станции и ретрансляторы диапазона 134-174 МГц любых производителей
- Стационарные радиостанции VHF с выходной мощностью до 200 Вт
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project BC-100 ставят на мачтах диспетчерских пунктов, охранных предприятий, автобаз и объектов с разнесённой территорией. Круговая диаграмма закрывает бригады и транспорт, которые перемещаются по объекту произвольно, и одна позиция заменяет несколько секторных. Хомуты из комплекта дают смонтировать антенну на существующую трубу без переходных узлов.
Комплектация
- Антенна Project BC-100
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
