Антенна базовая коллинеарная Project BC-200 430-490 МГц 6.5 дБи
Project BC-200, вертикальная коллинеарная антенна из трёх излучателей по 5/8 волны, обслуживает базовые станции и ретрансляторы участка 430-490 МГц. Полоса накрывает самый загруженный участок дециметрового диапазона, где работают частоты корпоративных сетей, охранных структур и любительский диапазон 70 см. Три синфазных вибратора прижимают излучение к горизонту, и усиление 6.5 дБи описывает, насколько плотнее становится сигнал по сравнению с изотропным излучателем. Полоса 8 МГц по согласованию даёт разместить на антенне несколько каналов одной сети. Значение КСВ не хуже 1.5 удерживает отражённую в фидер мощность в пределах четырёх процентов. Допустимая мощность 150 Вт при входном сопротивлении 50 Ом соответствует стационарным радиостанциям и малым ретрансляторам. Три элемента при небольшой высоте возможны только в дециметровом диапазоне, где длина волны укладывается в компактное полотно.

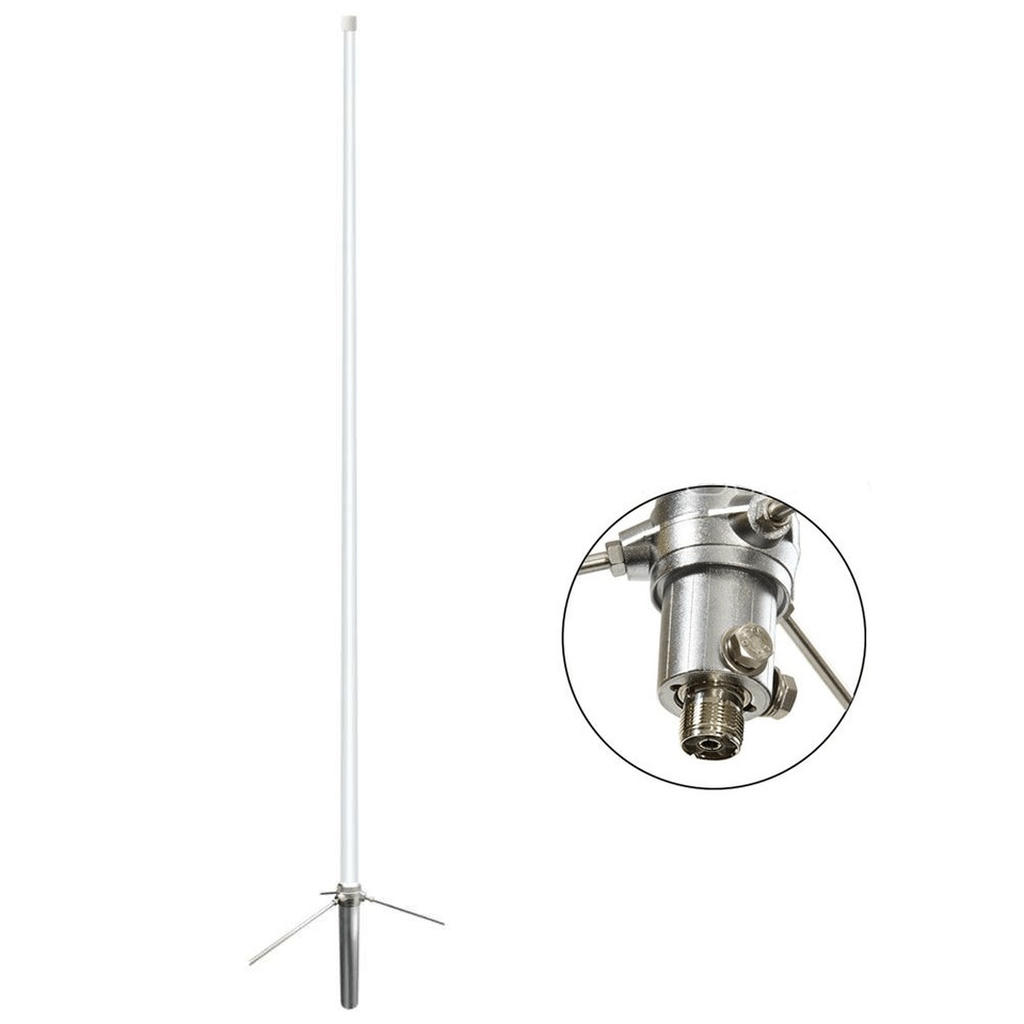

Полотно высотой 170 см заключено в стеклопластиковый обтекатель, который не пропускает влагу и не выцветает под солнцем. Круговая диаграмма и вертикальная поляризация совпадают с антеннами носимых радиостанций, и потерь на рассогласование поляризации не возникает. Крепление охватывает трубу диаметром от 30 до 62 мм, а ветровая стойкость 60 м/с рассчитана на открытую установку без растяжек. Противовесы из комплекта снимают токи с оплётки кабеля и держат диаграмму симметричной. Антенну Project BC-200 поднимают выше парапетов и вентиляционных выходов, чтобы металл не затенял часть азимутов. Стык разъёма SO-239 с вилкой PL-259 закрывают лентой, мачту заземляют. Стык корпуса с основанием уплотнён, и конденсат не накапливается внутри при перепадах температуры.
Совместимость
- Базовые станции и ретрансляторы диапазона 430-490 МГц
- Стационарные радиостанции UHF с выходной мощностью до 150 Вт
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Project BC-200 ставят на складах, автобазах, охранных постах и торговых объектах, где связь ведут на дециметровом диапазоне с носимыми радиостанциями. Компактная высота позволяет закрепить антенну на кронштейне у стены или на короткой стойке над крышей. Штатный комплект крепления избавляет от подбора хомутов под мачту.
Комплектация
- Антенна Project BC-200
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
