Антенна базовая коллинеарная Project BC-200L 370-430 МГц 6.5 дБи
Project BC-200L, коллинеарная антенна из двух излучателей по 5/8 волны, рассчитана на нижний участок дециметрового диапазона 370-430 МГц. Этот участок занимают ведомственные и государственные сети, а также транкинговые системы, которым не подходят антенны на обычный служебный UHF. Два синфазных вибратора складывают поля у горизонта, откуда берётся усиление 6.5 дБи по отношению к изотропному излучателю. Диаграмма в горизонтальной плоскости круговая, и антенна одинаково обслуживает абонентов со всех сторон. Вертикальная поляризация совпадает со штырями абонентских радиостанций. Допустимая мощность 150 Вт и входное сопротивление 50 Ом позволяют включать антенну на выход ретранслятора со стандартным фидером. Полоса согласования сдвинута вниз по частоте, и обычные антенны служебного UHF в этом участке работать с приемлемым согласованием не будут.

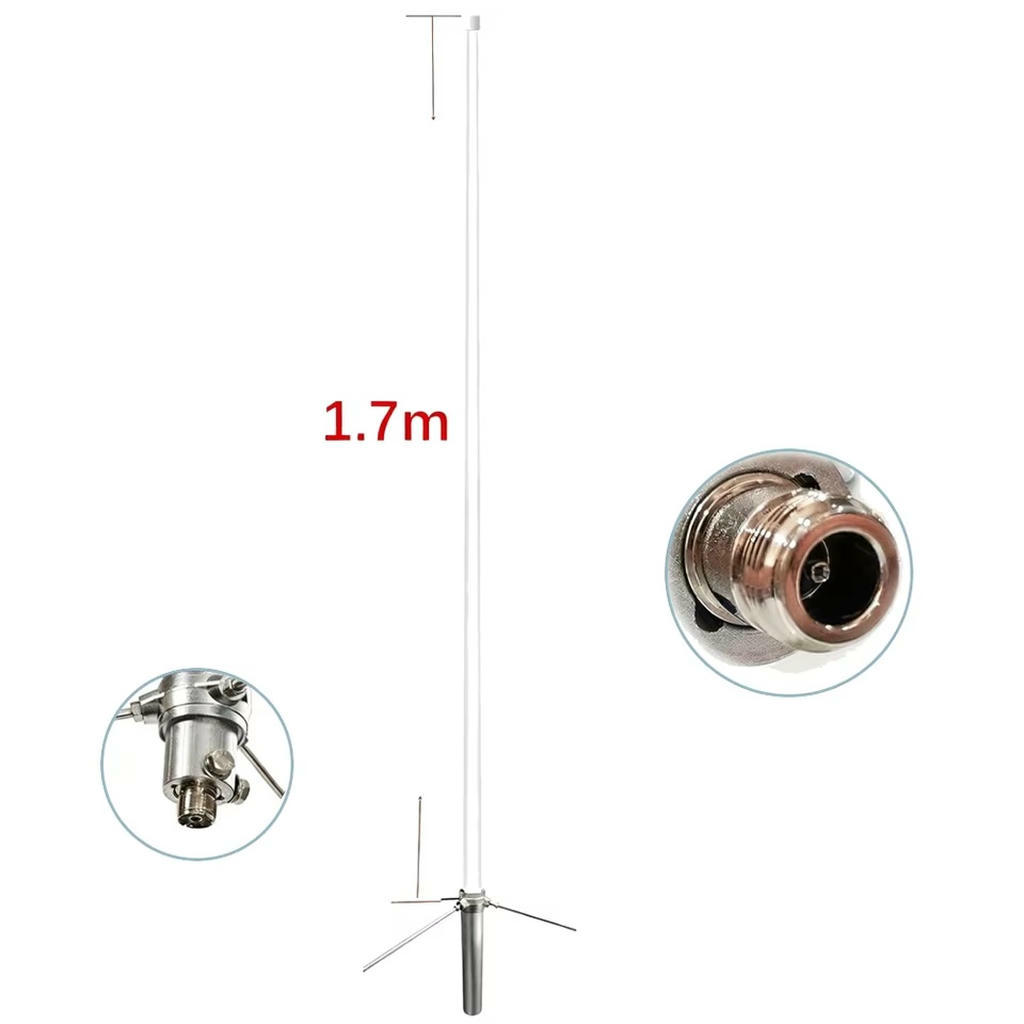

Излучатели скрыты в стеклопластиковом корпусе высотой 170 см, который не боится осадков и ультрафиолета. Хомуты из комплекта фиксируют антенну на трубе диаметром от 30 до 62 мм, полотно выставляют по отвесу. Ветровая стойкость 60 м/с даёт ставить антенну на открытых мачтах в любом климате. Противовесы у основания отсекают синфазные токи с фидера, и диаграмма не перекашивается в сторону кабеля. Project BC-200L выносят выше металлических конструкций крыши, чтобы они не затеняли часть азимутов. Разъём SO-239 после стыковки с вилкой PL-259 закрывают самослипающейся лентой, мачту заземляют и ставят разрядник в тракт. Корпус не собирает наледь, и ветровая нагрузка на мачту зимой не растёт.
Совместимость
- Базовые станции и ретрансляторы диапазона 370-430 МГц
- Ведомственные и транкинговые сети нижнего участка UHF
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project BC-200L выбирают ведомственные узлы связи, транкинговые операторы и предприятия, чьи частотные присвоения лежат ниже обычного служебного участка. Круговая диаграмма покрывает территорию с одной точки, а компактная высота упрощает размещение на существующей мачте. Комплект крепления позволяет смонтировать антенну без подбора хомутов.
Комплектация
- Антенна Project BC-200L
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
