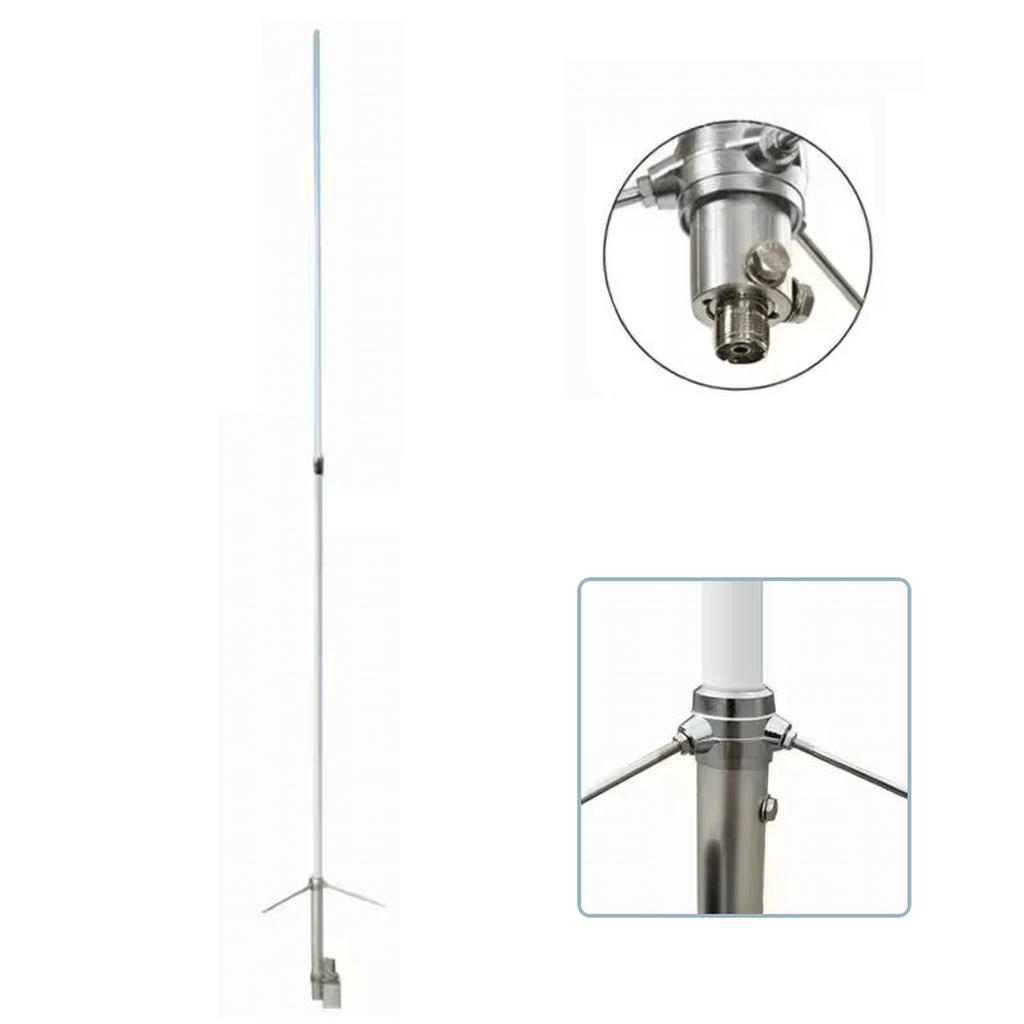

Антенна базовая коллинеарная Project F-22 144-174 МГц 6.5 дБи
Project F-22, коллинеарная антенна на двух удлинённых излучателях по 7/8 волны, работает в базовых станциях и ретрансляторах на участке 144-174 МГц. Полоса перекрывает любительский двухметровый диапазон и служебный участок подвижной связи, так что одна модель подходит и клубной станции, и предприятию. Удлинённые вибраторы сильнее прижимают диаграмму к горизонту, чем элементы 5/8 волны, и усиление 6.5 дБи отражает именно этот эффект. Рабочая полоса 3 МГц задаёт участок, внутри которого антенна держит согласование после настройки на нужную частоту. Значение КСВ не хуже 1.5 означает потерю около четырёх процентов мощности на отражении, остальное уходит в эфир. Мощность до 200 Вт и входное сопротивление 50 Ом позволяют включать антенну прямо на выход ретранслятора. Вертикальная поляризация совпадает со штырями носимых и автомобильных станций, и потерь на рассогласование поляризации не возникает.
Корпус из стеклопластика с анодированными алюминиевыми узлами крепления не боится осадков и не корродирует на мачте. Высота антенны 3.2 м, диаграмма в горизонтальной плоскости круговая, поляризация вертикальная. Хомуты охватывают трубу диаметром от 30 до 62 мм, антенну выставляют по отвесу, ведь наклон разворачивает диаграмму и уводит часть энергии в грунт. Дальность зависит от высоты установки сильнее, чем от усиления, и Project F-22 стараются поднять выше окружающих крыш. Противовесы из комплекта отсекают синфазные токи с оплётки фидера и стабилизируют диаграмму. Разъём SO-239 после стыковки с вилкой PL-259 закрывают лентой, а мачту заземляют. Два излучателя запитаны через фазирующую секцию внутри корпуса, и пользователь настраивает антенну одним элементом по инструкции.
Совместимость
- Базовые станции и ретрансляторы диапазона 144-174 МГц
- Радиолюбительские станции двухметрового диапазона
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project F-22 применяют в клубных радиостанциях, на диспетчерских узлах, в сетях такси и служб доставки, где базе нужно дотянуться до окраин города. Удлинённые излучатели вытягивают зону покрытия к горизонту, и абоненты на дальней границе слышат базу увереннее. Штатные хомуты ставят антенну на любую стандартную мачтовую трубу.
Комплектация
- Антенна Project F-22
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
