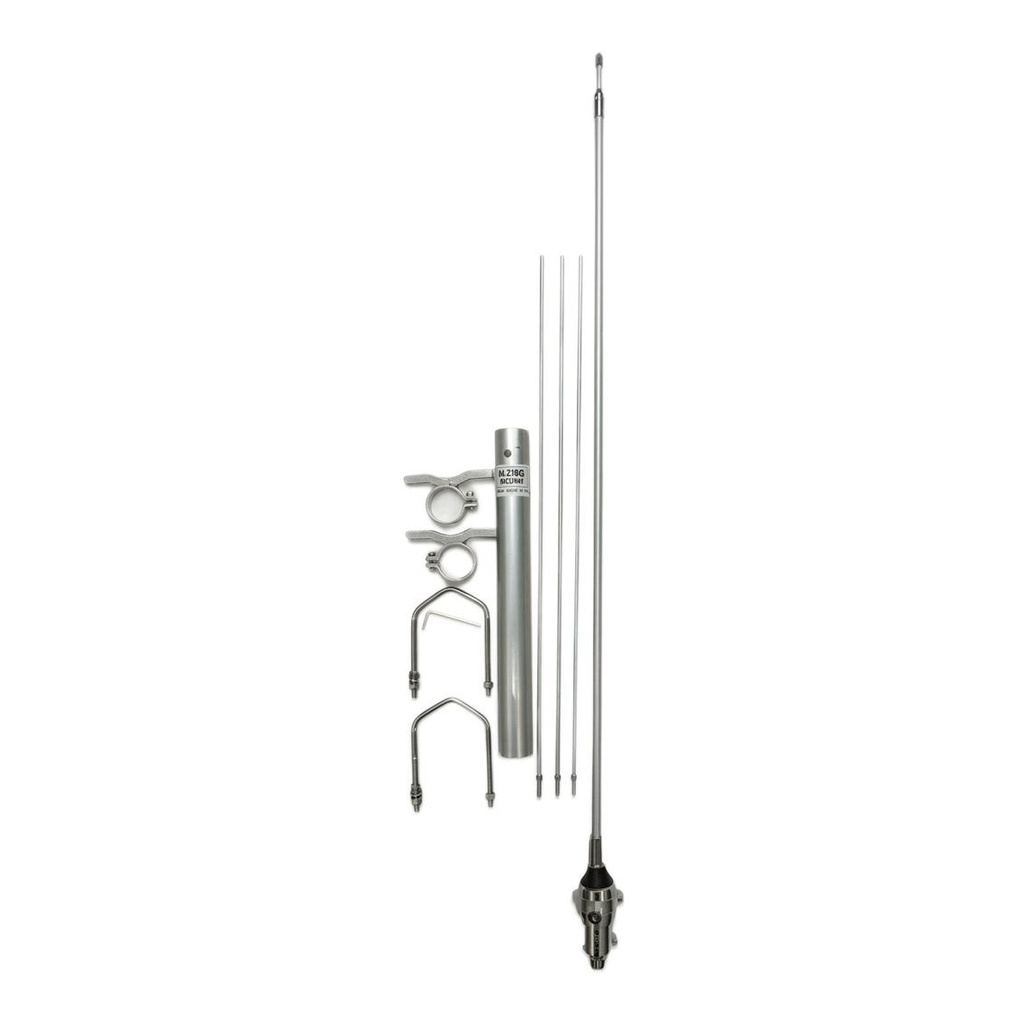

Антенна базовая вертикальная Project GPE 5/8 VHF 135-175 МГц
Project GPE 5/8 VHF, вертикальная антенна типа Ground Plane с излучателем 5/8 волны, работает в составе базовых и диспетчерских радиостанций 135-175 МГц. Перестраиваемый участок накрывает служебные сети метровых волн, морской и речной диапазон, а также любительские частоты 2 метра. Удлинённый до 5/8 волны штырь прижимает излучение к горизонту, и усиление 3.65 дБи, или 1.5 дБд относительно диполя, показывает прибавку против четвертьволнового варианта. Круговая диаграмма в горизонтальной плоскости даёт одинаковый уровень во все стороны, ширина лепестка в вертикальной плоскости около 67 градусов. Полоса 6.7 МГц по уровню КСВ 2 задаёт окно вокруг частоты настройки, а в самом резонансе значение КСВ не превышает 1.2, что соответствует возврату около 1 % мощности. Настройку ведут изменением длины штыря по диаграмме из инструкции и проверяют КСВ-метром. Подводимая мощность до 200 Вт перекрывает выход стационарных станций.
Штырь и три противовеса из алюминиевого сплава стоят на литом металлическом основании, пластиковые детали сделаны из нейлона. Высота конструкции равна 148 см, длина каждого противовеса около 53 см, масса 570 г, что позволяет ставить её на лёгкую трубостойку. Согласующая катушка в основании замкнута по постоянному току, статический заряд стекает на заземлённую мачту, а от прямого удара молнии в тракт ставят отдельный грозоразрядник. Антенну Project GPE 5/8 VHF надевают на вершину трубы диаметром 25-30 мм и затягивают штатным зажимом. Фидер приходит к разъёму SO-239 снизу основания, стык закрывают от влаги. Конструкция рассчитана на ветер до 150 км/ч, при такой скорости на неё приходится боковая нагрузка около 28 Н. Поляризация вертикальная, как у носимых и автомобильных станций сети.
Совместимость
- Стационарные и автомобильные радиостанции VHF 136-174 МГц в роли базовых
- Морские и речные радиостанции диапазона 156-163 МГц
- Фидерные тракты 50 Ом с разъёмом PL-259 на кабеле
- Мачты и трубостойки диаметром 25-30 мм
Рекомендации по применению
Антенну Project GPE 5/8 VHF ставят на крыши диспетчерских, охранных постов, причалов и дачных домов, где нужна круговая зона без высокой мачты. Небольшая масса позволяет обойтись лёгкой трубой и настенным кронштейном. Открытая конструкция без обтекателя проста в настройке и ремонте на месте.
Комплектация
- Антенна Project GPE 5/8 VHF
- Упаковка
