Антенна широкополосная всенаправленная Project WB-ADD 400-6000 МГц 200 Вт
Project WB-ADD, сверхширокополосная всенаправленная антенна, работает во всём участке от 400 до 6000 МГц и предназначена для аппаратуры радиоподавления и радиомониторинга беспилотных аппаратов. Полоса накрывает частоты управления и телеметрии дронов, включая участки 433, 868, 915, 1200, 2400 и 5800 МГц, и одна антенна обслуживает многоканальный передатчик. Усиление от 0 до 5 дБи меняется по частоте, на нижнем краю диаграмма близка к изотропной, на верхнем излучение прижато к горизонту. Значение КСВ не хуже 2.5 во всей полосе означает, что даже на краях диапазона к нагрузке доходит не менее восьмидесяти процентов мощности. Допустимая мощность 200 Вт рассчитана на выход широкополосных усилителей. Входное сопротивление 50 Ом согласуется со стандартным трактом без подстройки.

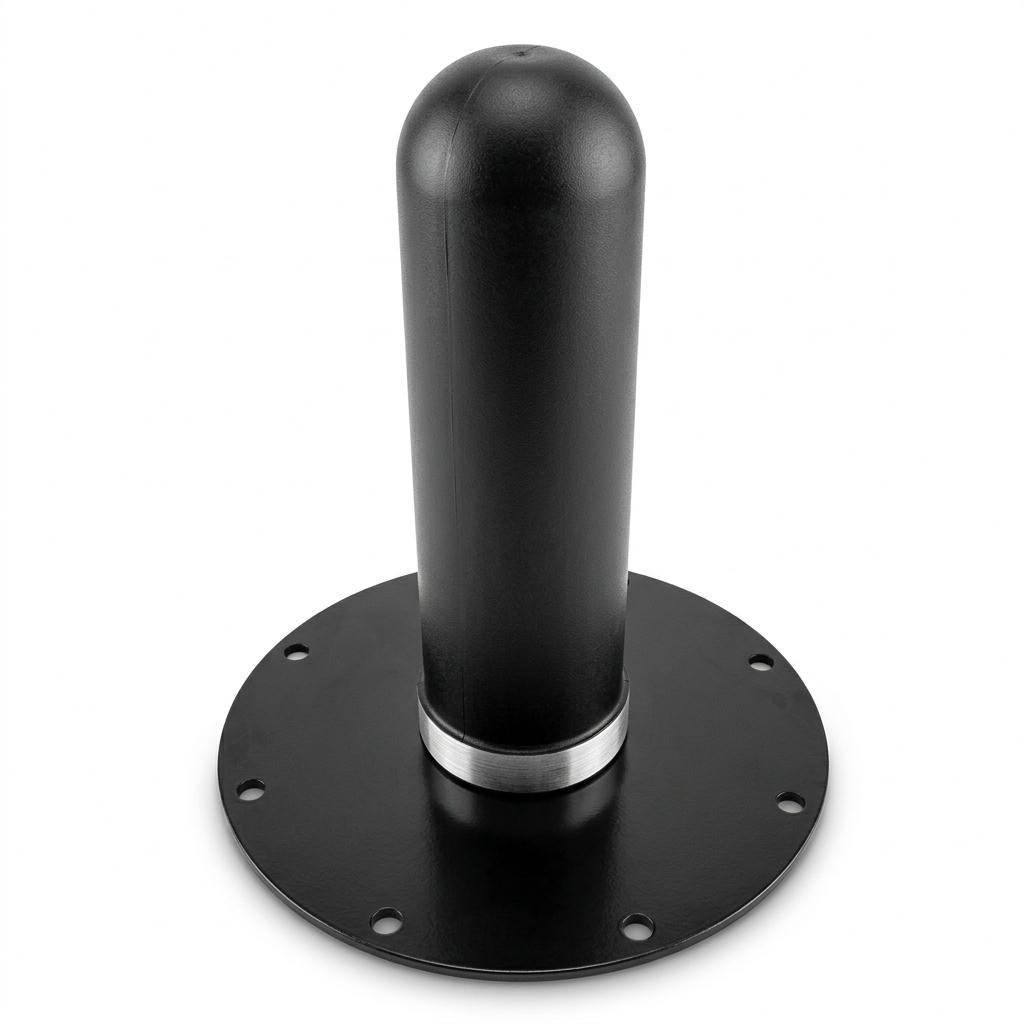

Антенна собрана в компактный корпус высотой 24.3 см и диаметром 21 см при массе 0.5 кг, что даёт ставить её на кронштейне, стойке или крыше аппаратного шкафа. Настройка не требуется, антенна сохраняет согласование во всей полосе с завода. Вертикальная поляризация совпадает с антеннами большинства пультов управления и телеметрии беспилотников. Резьбовой разъём N-гнездо держит согласование до верхней границы полосы и не пропускает влагу при герметизации стыка. Project WB-ADD располагают с открытым обзором на охраняемый сектор, ведь на гигагерцовых частотах любое препятствие рядом с антенной создаёт тень. Кабель до передатчика делают как можно короче, потери в фидере на верхних частотах растут быстро. Корпус рассчитан на уличную установку и не требует дополнительного укрытия от осадков.
Совместимость
- Средства радиоподавления БПЛА с выходной мощностью до 200 Вт
- Детекторы и анализаторы радиосигналов дронов диапазона 400-6000 МГц
- Широкополосные усилители мощности с разъёмом N-штекер
- Фидерные тракты 50 Ом с малыми потерями на СВЧ
Рекомендации по применению
Антенну Project WB-ADD ставят на стационарные и мобильные комплексы защиты объектов от беспилотников, на посты охраны, промышленные площадки и объекты энергетики. Круговая диаграмма закрывает подходы со всех направлений, и одна антенна не требует наведения на цель. Компактный корпус позволяет разместить её на автомобиле или временном посту.
Комплектация
- Антенна Project WB-ADD
- Крепёжные элементы
- Паспорт изделия
