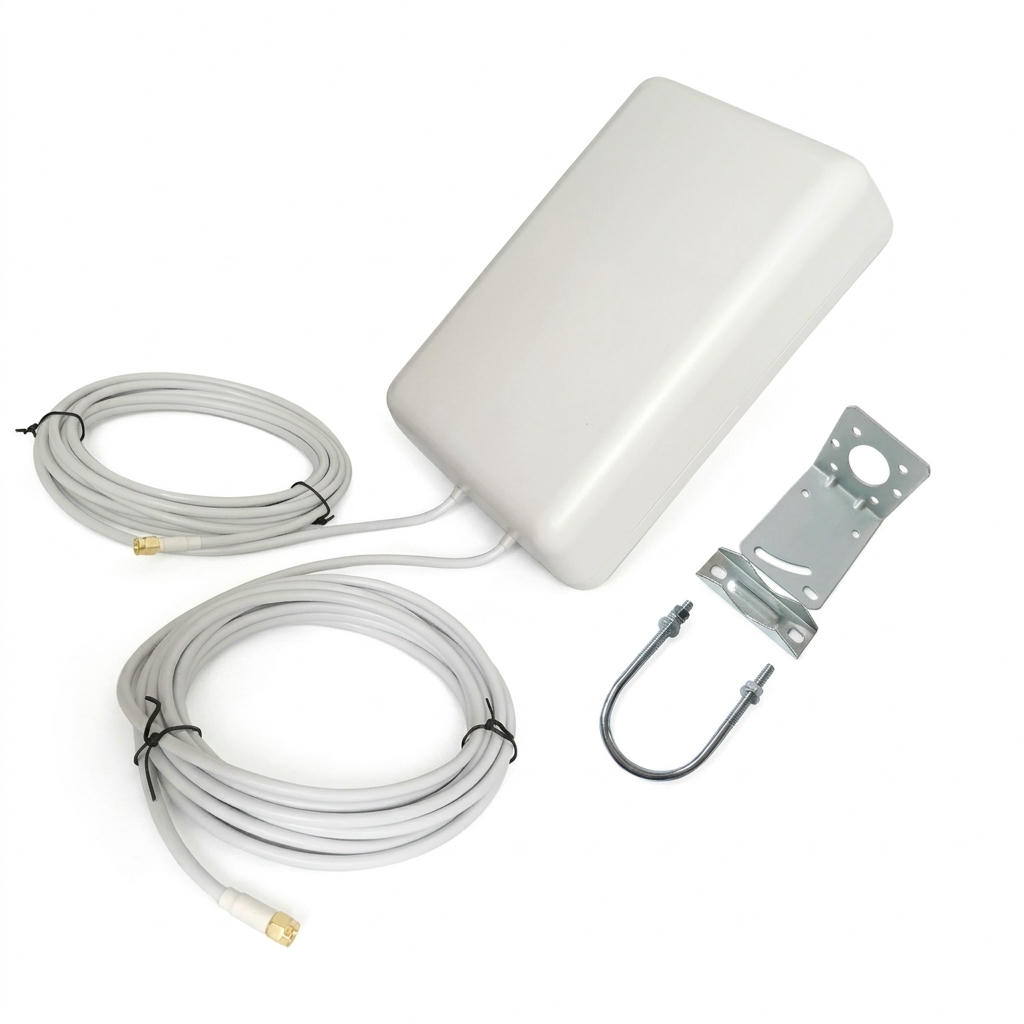

Антенна направленная панельная Project WM4 698-960/1710-2700/3300-3900 МГц 10 дБи

Project WM4, панельная направленная антенна модели WM4, формирует сектор покрытия сразу в трёх участках 698-960 МГц, 1710-2700 МГц и 3300-3900 МГц. Такой набор закрывает сети GSM, UMTS, LTE и 5G в нижнем, среднем и верхнем частотных слоях, которые используют операторы сотовой связи. Панельная конструкция концентрирует излучение в переднюю полусферу, и усиление 10 дБи показывает, насколько плотнее сигнал в направлении на базовую станцию по сравнению с изотропным излучателем. Два независимых тракта с отдельными разъёмами позволяют подключить антенну к модему или роутеру с двумя антенными входами. Допустимая мощность 100 Вт многократно перекрывает выход абонентского оборудования, и запас идёт на надёжность. Входное сопротивление 50 Ом согласуется со стандартными кабельными сборками для модемов.

Панель размером 20.5 на 32 см удобно размещать на стене, кронштейне или мачте лицевой стороной к базовой станции оператора. Перед излучающей поверхностью оставляют свободное пространство, металл и мокрые стены в этой зоне снижают усиление. Два разъёма SMA-штекер выводят оба тракта отдельными кабелями, и модем с двумя входами получает сигнал с каждого. Антенну Project WM4 наводят по индикатору уровня модема, поворачивая панель до максимума сигнала, а затем фиксируют крепёж. Кабель до модема делают как можно короче, потери на частотах выше двух гигагерц растут быстро. Стыки разъёмов при уличной установке закрывают самослипающейся лентой.

Совместимость

Модемы и роутеры LTE и 5G с двумя антенными входами
GSM и UMTS оборудование диапазонов 900 и 1800/2100 МГц
Усилители сотового сигнала с внешней донорской антенной
Кабельные сборки 50 Ом с разъёмом SMA-гнездо

Комплектация

Антенна Project WM4
Крепёжные элементы
Паспорт изделия

Характеристики

Диапазон частот, МГц	698-960/1710-2700/3300-3900
Усиление, дБ	10
Допустимая мощность, Вт	100
Входное сопротивление, Ом	50
Тип разъема	2×SMA-male
Тип исполнения	настенное / на мачту
Габариты, м	0.205×0.32
