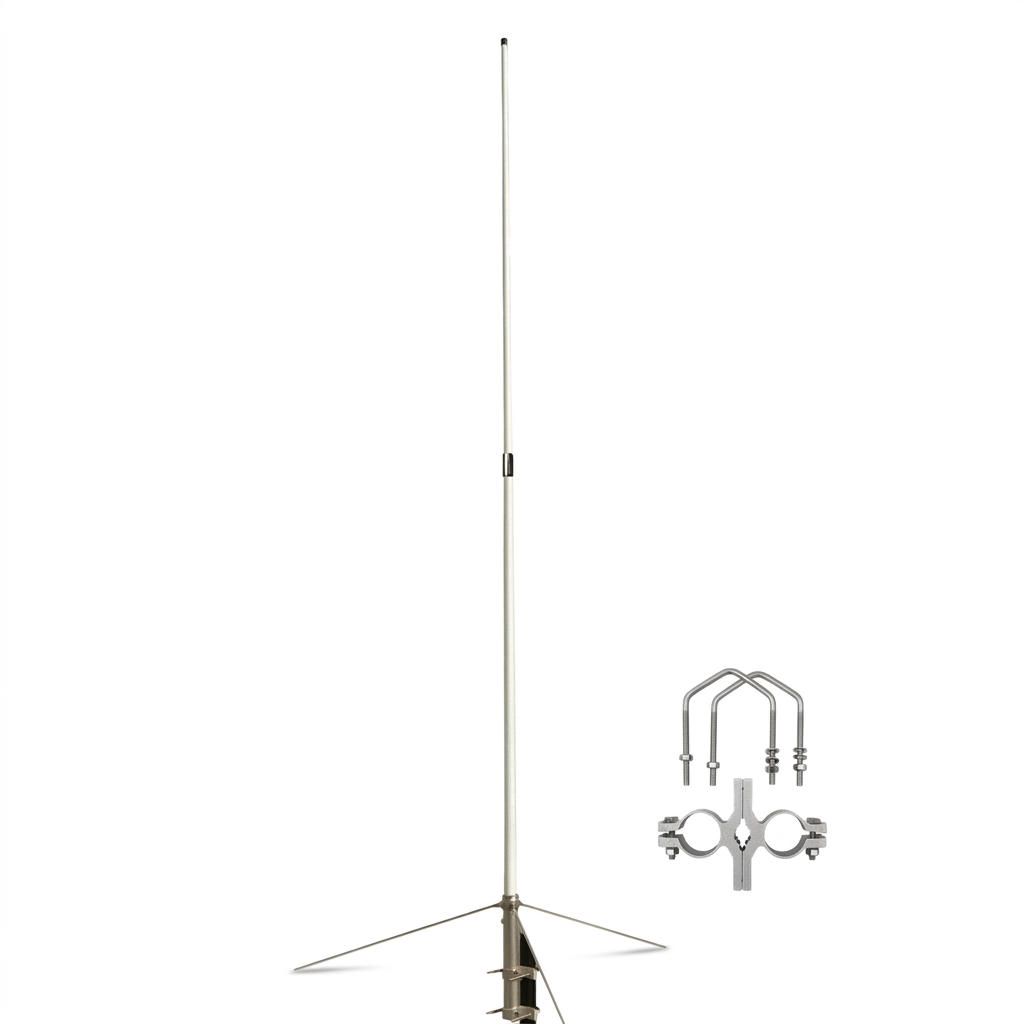

Антенна базовая двухдиапазонная Project X-200VU 144-148/430-460 МГц 6/8 дБи
Project X-200VU, двухдиапазонная коллинеарная антенна, обслуживает базовые станции на участках 144-148 МГц и 430-460 МГц с одним фидером. На метровом диапазоне синфазно работают два излучателя по 5/8 волны, на дециметровом четыре, и каждая пара трактов даёт свою диаграмму внутри общего полотна. Усиление 6 дБи на VHF и 8 дБи на UHF описывает, насколько излучение вдоль горизонта плотнее, чем у изотропного источника. Значение КСВ не хуже 1.4 в обоих диапазонах удерживает отражённую мощность ниже трёх процентов. Круговая диаграмма в горизонтальной плоскости одинаково обслуживает все азимуты. Допустимая мощность 200 Вт при входном сопротивлении 50 Ом позволяет подключать антенну к мощным двухдиапазонным станциям и малым ретрансляторам. Полотно само разделяет диапазоны, и дуплексер на общем фидере не нужен.
Стекловолоконное покрытие полотна высотой 2.5 м защищает излучатели от погоды и механических воздействий. Ветровая стойкость 60 м/с рассчитана на открытую установку, а на высокой мачте добавляют растяжки. Крепление охватывает трубу диаметром от 30 до 62 мм, антенну выставляют строго вертикально, ведь четыре дециметровых элемента формируют узкий лепесток. Противовесы отсекают токи с оплётки фидера. Project X-200VU располагают выше окружающих конструкций, чтобы металл не затенял дециметровый тракт. Стык разъёма SO-239 с вилкой PL-259 герметизируют лентой, мачту заземляют и ставят разрядник. Стеклопластик не удерживает наледь, и зимой полотно не набирает лишнюю парусность.
Совместимость
- Двухдиапазонные базовые радиостанции VHF/UHF с мощностью до 200 Вт
- Радиолюбительские станции и ретрансляторы диапазонов 2 м и 70 см
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Антенну Project X-200VU ставят на клубных и коллективных радиостанциях, на дачных и загородных объектах с дальними корреспондентами и на малых двухдиапазонных ретрансляторах. Синфазные решётки на обоих диапазонах вытягивают зону покрытия к горизонту. Одно полотно закрывает оба диапазона и экономит место на мачте.
Комплектация
- Антенна Project X-200VU
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
