Антенна базовая коллинеарная Project X-520U 405-512 МГц 12 дБи
Project X-520U, коллинеарная антенна из восьми излучателей по 5/8 волны с ёмкостной нагрузкой, обслуживает мощные базовые станции и ретрансляторы диапазона 405-512 МГц. Восемь синфазных вибраторов сжимают вертикальный лепесток до узкого веера у горизонта, и усиление 12 дБи отражает, во сколько раз плотнее излучение по сравнению с изотропным источником. Ёмкостная нагрузка укорачивает каждый элемент, и вся решётка помещается в полотно высотой 5.2 м. Круговая диаграмма в горизонтальной плоскости сохраняется, абоненты по всем азимутам получают одинаковый уровень. Столь узкий лепесток требует точной вертикали, наклон полотна уводит энергию выше или ниже горизонта. Допустимая мощность 150 Вт и входное сопротивление 50 Ом рассчитаны на выход ретранслятора со стандартным фидером. На дециметровых волнах потери в длинном фидере ощутимы, и большое усиление антенны возвращает часть уровня, потерянного в кабеле.
Секционный стеклопластиковый корпус с металлическими муфтами защищает решётку от осадков и придаёт длинному полотну жёсткость. Ветровая стойкость 50 м/с рассчитана на открытую мачту, на большой высоте установки мачту дополняют растяжками. Крепление охватывает трубу диаметром от 30 до 62 мм. Секции Project X-520U собирают на земле, проверяют затяжку муфт и поднимают полотно по отвесу с помощью двух монтажников. Вертикальная поляризация совпадает со штырями абонентских радиостанций. Разъём SO-239 стыкуют с вилкой PL-259 и герметизируют лентой, а тракт защищают разрядником и заземлением мачты. Гладкая поверхность корпуса не задерживает наледь, и зимой полотно не набирает лишнюю массу и парусность.
Совместимость
- Ретрансляторы и базовые станции диапазона 405-512 МГц с мощностью до 150 Вт
- Сети DMR и аналоговые районного и городского масштаба
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Project X-520U ставят на вышках ретрансляторов, обслуживающих город или район, на узлах связи крупных предприятий и у операторов подвижной связи с большой зоной обслуживания. Максимальное в линейке усиление даёт покрыть территорию с одной позиции без дополнительных ретрансляторов. Секционная сборка упрощает доставку длинного полотна на объект.
Комплектация

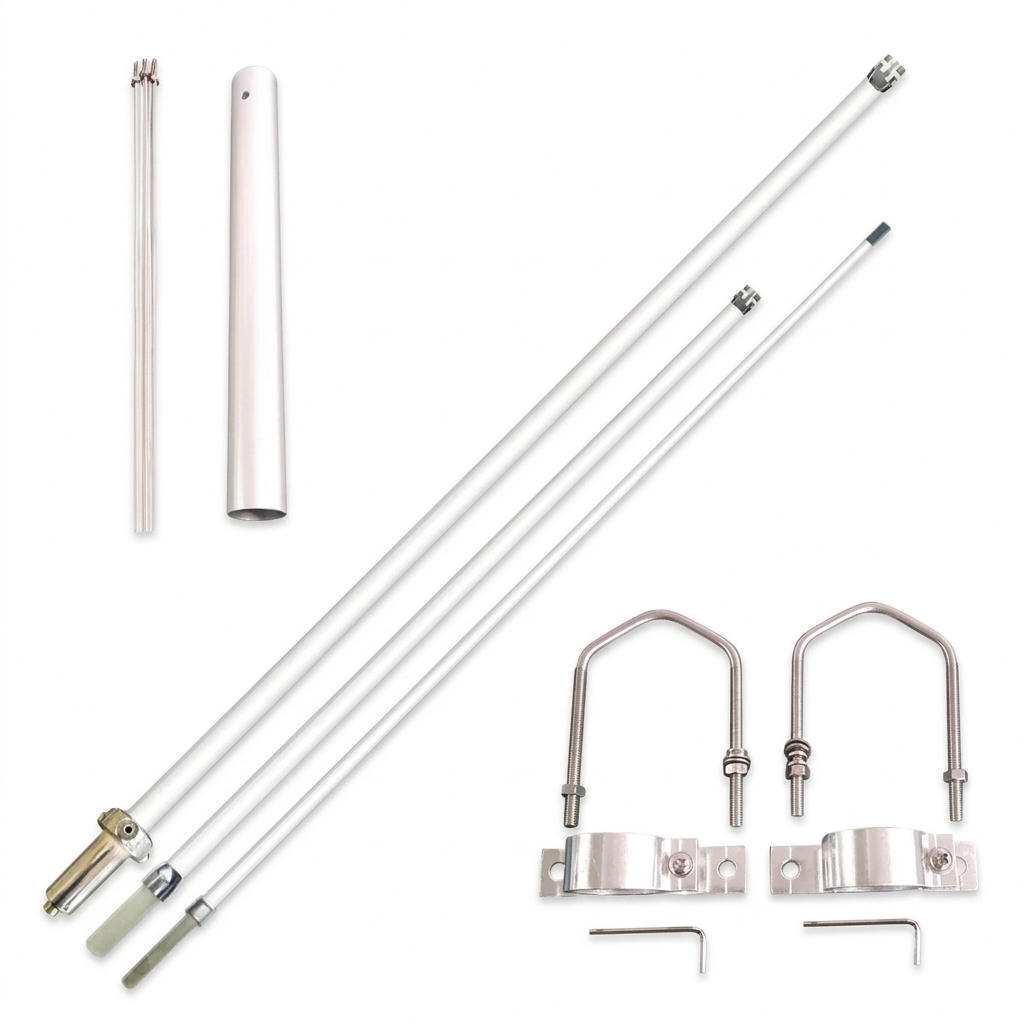

- Антенна Project X-520U в секциях
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
