Антенна базовая коллинеарная Project X-520V 150-174 МГц 9 дБи
Project X-520V, коллинеарная антенна с тремя излучателями по 5/8 волны и ёмкостной нагрузкой, обслуживает профессиональные базовые станции и ретрансляторы диапазона 150-174 МГц. Ёмкостная нагрузка укорачивает каждый вибратор без потери электрической длины, и три элемента укладываются в полотно высотой 5.2 м. Синфазная решётка сужает вертикальный лепесток и прижимает излучение к горизонту, откуда берётся усиление 9 дБи относительно изотропного источника. Диаграмма в горизонтальной плоскости круговая, и базовая станция обслуживает абонентов по всем направлениям одинаково. Допустимая мощность 150 Вт соответствует выходу типовых ретрансляторов. Входное сопротивление 50 Ом рассчитано на стандартный коаксиальный тракт. Значение усиления такого уровня требует точной вертикали при установке, ведь узкий лепесток чувствителен к наклону полотна.
Корпус из трёх секций изготовленных из стекловолокна с металлическими муфтами защищает излучатели от осадков и придаёт длинному полотну жёсткость. Масса антенны 2.88 кг, крепление рассчитано на трубу диаметром от 30 до 62 мм. Стойкость к ветру 50 м/с позволяет ставить полотно на открытых мачтах, но при большой высоте установки мачту дополняют растяжками. Секции Project X-520V стыкуют на земле, затягивают муфты и поднимают антенну по отвесу, иначе наклон уводит узкий лепесток мимо абонентов. Противовесы у основания снимают синфазные токи с оплётки фидера. Разъём SO-239 после стыковки с вилкой PL-259 герметизируют лентой, а тракт защищают разрядником и заземлением мачты. Стеклопластик не удерживает наледь, и зимой длинное полотно не набирает лишнюю парусность.
Совместимость
- Профессиональные базовые станции и ретрансляторы диапазона 150-174 МГц
- Ретрансляторы DMR и аналоговые с выходной мощностью до 150 Вт
- Фидерные тракты 50 Ом с разъёмом PL-259
- Крепления мачты Project S-1 и Project S3
Рекомендации по применению
Project X-520V применяют на ретрансляторах, обслуживающих район или крупное предприятие, на вышках операторов подвижной связи и на объектах с большой площадью покрытия. Высокое усиление даёт дотянуться до дальних абонентов без увеличения мощности передатчика. Секционная сборка позволяет доставить и поднять на мачту длинное полотно силами двух монтажников.

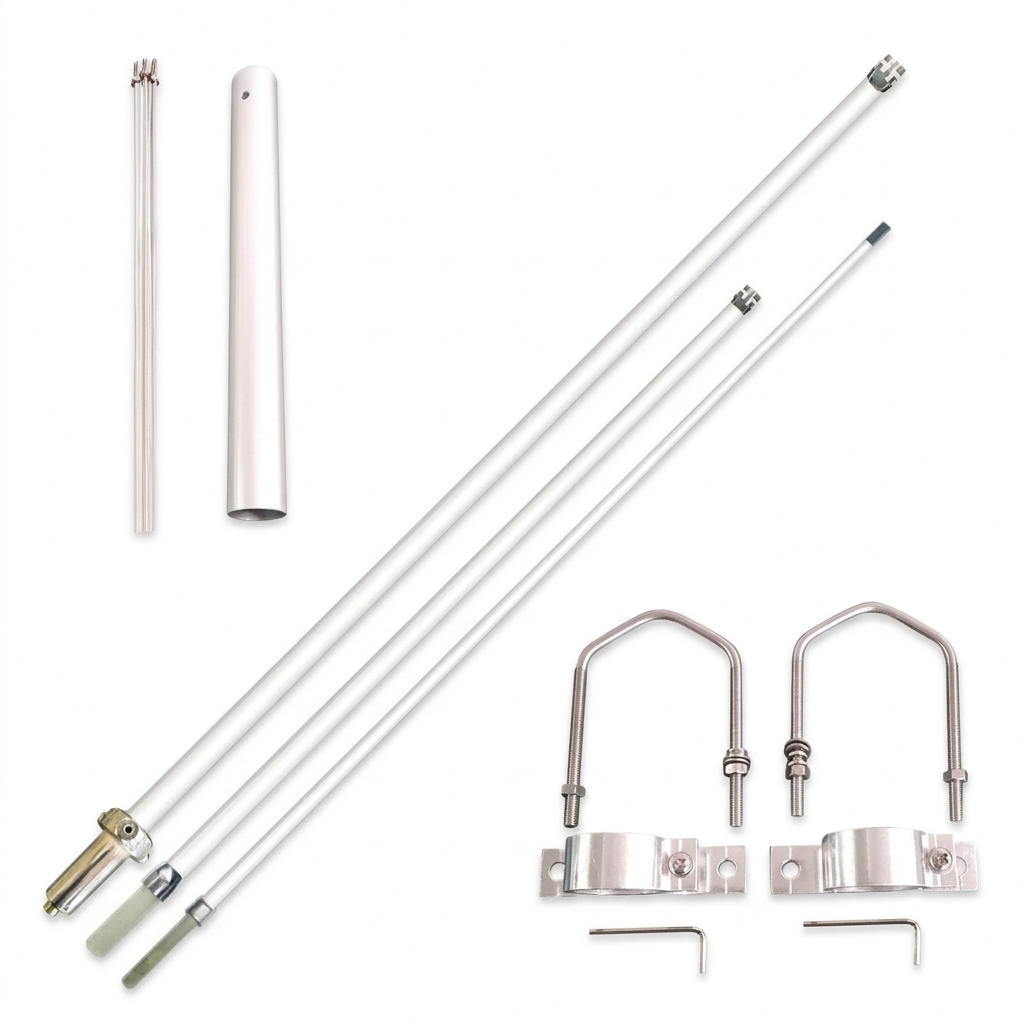

Комплектация
- Антенна Project X-520V в трёх секциях
- Противовесы
- Комплект крепления на мачту
- Г-образный ключ
- Инструкция
